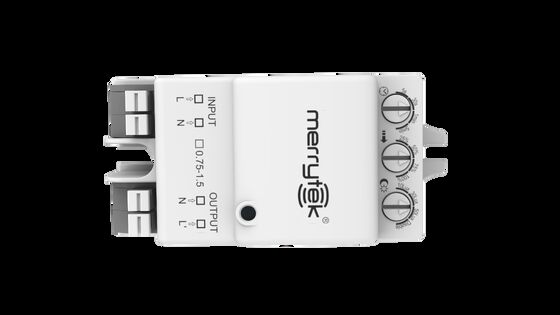

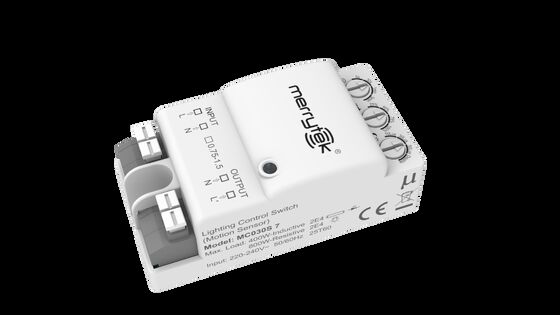

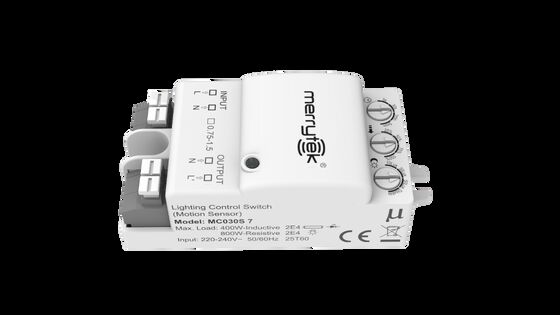

마이크로 웨브 ON/OFF 모션 센서, 로터리 스위치 설정, 낮은 대기 전력 MC030S 7
제품 상세 정보
| 전압 범위 | 110-240VAC 50/60Hz | 출력 제어 | 온-오프 |
|---|---|---|---|
| 작동 주파수 | 5.8GHz ±75MHz, ISM 파장 대역. | 장착 높이 | 3m(천장 설치), 최대 6m) |
| 작동 온도 | -25~60°C | 일생 | 5년 보증 @Ta |
| 강조하다 | 회전 스위치와 함께 마이크로 웨브 모션 센서,저전력 마이크로파 모션 센서,마이크로 웨브 ON OFF 모션 센서 |
||
제품 설명
마이크로웨이브 ON/OFF 동작 감지기, 로터리 스위치 설정, 낮은 대기 전력
제품 특징
- 낮은 대기 전력으로 새로운 ERP 표준 준수
- 5.8GHz 마이크로웨이브 라이선스 프리 ISM 주파수 대역; 대량 주문 시 RED & TUV 승인 준수
- 컴팩트한 사이즈 디자인, 대부분의 조명 기구에 내장 가능
- 간편한 조작: 로터리 스위치를 조정하여 감지 영역, 유지 시간, 주광 센서 및 기타 매개변수 변경
- 편리한 연결을 위한 입력 및 출력 단자
- 5년 보증
기술 매개변수
| 입력 | |
|---|---|
| 전압 범위 | 110-240VAC 50/60Hz |
| 대기 전력 | ≤0.1W |
| 서지 테스트 | L--N: 4kV |
| 출력 | |
| 출력 제어 | ON-OFF |
| 부하 용량 | 200W@230Vac(유도성/LED); 400W@230Vac(저항성) 400W@230Vac(유도성/LED); 800W@230Vac(저항성) |
| 최대 서지 용량 | 30A (50% Ipeak, twidth =500us, 230Vac 전체 부하, 콜드 스타트) 60A (50% Ipeak, twidth =200us, 230Vac, 전체 부하, 콜드 스타트) |
| 센서 매개변수 | |
| 작동 주파수 | 5.8 GHz ±75MHz, ISM 주파수 대역 |
| 송신 전력 | 1mW 최대. |
| 유지 시간 | 로터리 스위치로 5초/30초/1분/5분 |
| 감지 영역 | 로터리 스위치로 100%/75%/50%/25% |
| 주광 센서 | 로터리 스위치로 10Lux/30Lux/50Lux/비활성화 (확산) |
| 감지 반경 | 천장 설치 높이 3m: 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m 테스트 조건: 제품 설정 100% 감도, 60° 실내 개방 공간 |
| 설치 높이 | 3m (천장 설치), 최대 6m |
| 환경 | |
| 작동 온도 | -25~60°C |
| 보관 온도 | -40°C~80°C, 습도: ≤85%(결로 없음) |
| 최대 쉘 온도 (Tc) | 80°C |
| 인증 표준 | |
| 인증 | CE, RED |
| 환경 요구 사항 | RoHS 2.0, Reach 준수 |
| IP 등급 | IP20 |
| 제품 분류 | 클래스 II |
| 기타 | |
| 배선 | 프레스인 타입 터미널 블록, 배선 0.75-1.5 mm² |
| 설치 | 내장형 |
| 포장 | 버블 백 + 칸막이 + 상자(K=A) |
| 순중량 | 37.8±3g |
| 수명 | 5년 보증 @Ta |
기능
| ✓ ON-OFF 기능 | 주광 센서를 "비활성화"로 설정하거나 주변 밝기가 설정된 주광 센서 값보다 낮을 때, 움직임 신호를 감지하면 센서가 작동하고 조명이 켜집니다. 유지 시간이 끝나면 조명이 꺼집니다. |
| ○ 2단계 디밍 | 해당 없음 |
| ○ 3단계 디밍 | 해당 없음 |
| ○ 주광 수확 | 해당 없음 |
| ○ 주광 우선 | 해당 없음 |
| ○ 고-저 감도 | 해당 없음 |
| ○ 그룹화 | 해당 없음 |
제품 정보
참고: 이 센서는 하나의 부하만 연결하도록 설계되었습니다. 여러 개의 부하를 연결하면 센서가 손상될 수 있습니다.
감지 범위
DIP 스위치 설정
초기화
전원 켜짐 후, 센서는 자동으로 조명을 100% 밝기로 켜고 10초 후에 조명을 끕니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
기본 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화
적용 주의사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 또는 DIP 스위치 설정을 하기 전에 전원을 끄십시오.
- 마이크로웨이브는 금속을 투과할 수 없습니다. 밀폐되거나 반밀폐된 금속 조명 기구에 제품을 설치하지 마십시오. 제품 위를 금속이나 유리로 덮어서는 안 됩니다. 안테나가 금속판을 통과해야 하는 경우, 센서 상단이 금속판에 가깝게 있는지 확인하십시오.
- 센서 간 설치 간격은 2m 이상으로 권장됩니다. 스위치 및 라우터와 같은 무선 장치에서 멀리 떨어뜨려 설치하고, 센서와 라우터 간의 설치 간격은 2m 이상으로 권장됩니다. 마이크로웨이브 센서의 안테나 표면은 AC 입력 및 DC 출력에서 멀리 떨어뜨려 저/고주파 신호가 마이크로웨이브 센서 안테나의 정상 작동에 영향을 미치지 않도록 해야 합니다.
- 감도 영역은 물체의 이동 속도, 이동 물체의 크기, 설치 높이, 설치 각도, 작업 환경, 반사 재료 등과 관련이 있습니다. 주어진 감지 영역은 165cm 높이의 테스터가 실내 개방 환경에서 측정한 일반적인 값입니다.
- 이 모델은 천장 설치에 적합합니다. 벽 설치를 사용하는 경우, 마이크로웨이브 센서 감지 영역이 크게 증가하여 벽을 투과하거나 조명이 꺼지지 않는 현상이 발생할 수 있습니다. 따라서 감도를 10%로 조정하십시오. 감도 10%를 사용할 수 없는 경우, 벽 설치를 피하거나 제조업체에 기술 지원을 요청하십시오.
- 주광 임계값은 그림자가 없고 주변광이 확산 반사 상태인 맑은 날에 측정됩니다. 다른 환경과 기후는 주광 센서가 측정하는 밝기 값에 차이를 유발합니다.
- 센서는 금속, PCB, LED 트레이 등으로 덮이거나 숨겨져서는 안 됩니다. 센서 안테나와 주변 재료 간의 간격은 5mm 이상이어야 합니다. 센서 안테나 위 또는 아래에 금속이나 PCB 트랙이 없어야 합니다. 권장되는 커버 두께는 2mm이며, 센서 안테나와 커버 간의 간격은 3.2mm 이상으로 유지하십시오.
- 진동 신호는 움직임 신호로 간주되어 센서를 트리거합니다. 센서 설치 시 장기간 진동하는 물체(대형 금속 장비, 파이프, 에어컨 출구, 배기구, 연기 배출기 포트, 흔들리는 팬 등)에서 멀리 떨어뜨려 설치해야 합니다. 감지 영역 내의 애완동물은 오작동을 유발할 수 있습니다.
- 마이크로웨이브 모듈의 안테나 표면은 AC 입력, DC 출력, 정류 브릿지, 변압기, 스위치 튜브 및 기타 고출력 장치에서 멀리 떨어뜨려 고주파 신호가 마이크로웨이브 센서 안테나의 정상 작동에 영향을 미치지 않도록 해야 합니다.
- 센서는 실내 전용입니다. 실외 또는 반실외 사용 시 방수 효과가 영향을 받습니다. 바람, 비, 움직이는 물체는 오작동을 유발할 수 있습니다. 센서를 금속 조명 기구, 금속 반사 표면 또는 작은 밀폐 환경에 설치하면 마이크로웨이브가 여러 번 반사되어 오작동을 유발할 수 있으므로 감도를 낮추거나 제조업체에 기술 지원을 요청하십시오.
- 주변 온도가 80°C를 초과하면 과열 보호가 트리거될 수 있습니다 (냉각 후 자동 복구).
- 새로운 설치 환경의 경우, 설치 전에 샘플 5개를 테스트하는 것이 좋습니다.
