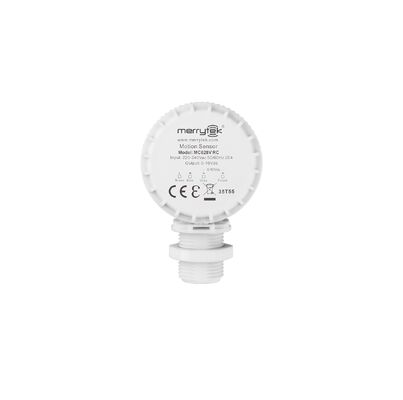

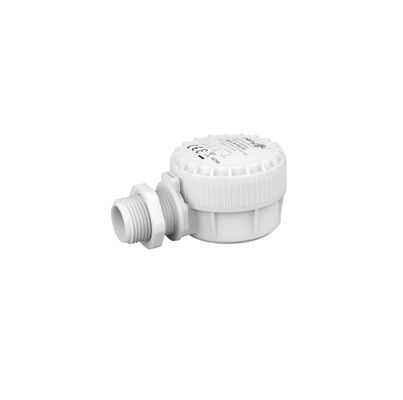

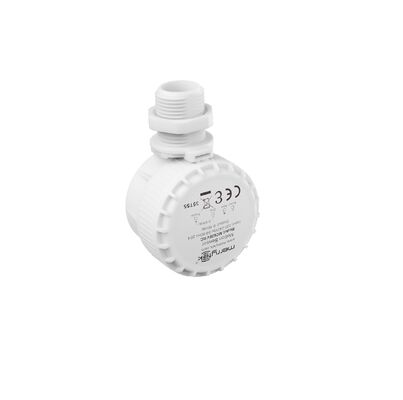

선형, 방폭 및 고천장 조명용 측면 장착 창고 동작 감지기, 최대 12m 설치 MC628V RC
제품 상세 정보
| 정격전압 | 120-277VAC 60Hz | 작업 모드 | 0-10V디밍 |
|---|---|---|---|
| 작동 온도 | -35°C+55°C | IP 등급 | IP65 |
| 설치 | M20 측면 장착 | 일생 | 5년 보증 @Ta 230V 완전 부하 |
| 강조하다 | 창고 모션 센서 측면 장착,마이크로웨이브 모션 센서 걸림돌 방지,높은 베이 빛 모션 센서 |
||
제품 설명
선형, 트립 방지 및 고천장 조명용 측면 장착 창고 모션 센서
창고 환경에서 선형, 트립 방지 및 고천장 조명 애플리케이션을 위해 설계된 측면 장착 모션 센서. 최대 설치 높이 12미터.
주요 특징
- 작동 전압: 120~277V AC
- 최대 장착 높이: 12m
- 금속 천장/반사기 환경을 위한 고감도 및 저감도 모드
- 2단계 또는 3단계 디밍을 위한 0-10V 디밍 가능 LED 드라이버와 호환
- 선형 고천장 및 트립 방지 조명을 위한 M20 측면 장착
- 일광 우선순위 기능이 있는 Dim+/Dim- 기능
- 5년 보증
기술 매개변수
| 입력 | 작동 전압 범위 | 108-305VAC 60Hz |
|---|---|---|
| 출력 | 작동 모드 | 0-10V 디밍 |
| 부하 유형 | LED (0-10V LED 드라이버) | |
| 디밍 인터페이스 | 0-10V 디밍 < 50mA (비정전원) 10%, 20%, 30%, 50% | |
| 대기 전력 | <1W | |
| 센서 매개변수 | 작동 주파수 | 5.8 GHz ±75 MHz, ISM 대역 |
| 송신 전력 | 최대 0.5mW. | |
| 유지 시간 | 5초/30초/1분/3분/5분/10분/20분/30분 | |
| 감지 범위 | 감지 패턴 참조 | |
| 장착 높이 | 최대 12m. | |
| 감지 각도 | 150° (벽 장착), 360° (천장 장착) | |
| 작동 환경 | 작동 온도 | -35°C ~ +55°C |
| 보관 온도 | -40°C ~ +80°C 습도: 10%-95% (비응축) | |
| IP 등급 | IP65 |
작동 기능
- 켜기/끄기 기능 (대기 시간 "0"으로 설정)
- 2단계 디밍 기능 (대기 시간 "+∞"로 설정)
- 3단계 디밍 기능 (대기 시간 "10초/1분/3분/5분/10분/30분"으로 설정)
- 일광 우선순위 (대기 시간 +∞로 설정)
감지 패턴
감지 영역은 물체의 움직임 양과 움직임 속도에 영향을 받습니다. 165cm 높이의 사람이 0.5m/s로 걷는 것을 테스트했습니다.
천장 장착 감지
| 높이: 3m 감도: 100%/75%/50%/25% |
높이: 6m 감도: 100%/75%/50%/25% |
높이: 9m 감도: 100%/75%/50%/25% |
높이: 12m 감도: 100%/75%/50% |
|---|---|---|---|
|
|
|
|
|
|
|
|
*12m 장착 높이에서 설치 시 100%/75%/50% 감지 감도만 작동합니다. 25% 감도는 움직임 신호를 감지할 수 없습니다.
벽 장착 감지
| 높이: 2m 감도: 100%/75%/50%/25% |
|---|
|
|
적용 지침
- 설치는 전원이 꺼진 상태에서 자격을 갖춘 전기 기술자가 수행해야 합니다.
- 플라스틱 및 유리 갓은 감도를 감소시킵니다 (두께 3mm당 20% 감소).
- 디밍 성능은 0-10V 드라이버에 따라 다릅니다.
- 광 감도 임계값은 그림자가 없는 맑은 환경에서 측정됩니다.
- 실내 전용 - 실외 조건은 오작동을 유발할 수 있습니다.
- 유도 센서 사이에 최소 3m 거리를 유지하십시오.
- 오작동을 방지하기 위해 고밀도 물체(금속, 유리, 콘크리트) 근처에 설치하지 마십시오.
- 새로운 조명 프로젝트의 대량 적용 전에 5개 샘플을 테스트하십시오.
공장 기본 설정
- 감지 영역: 100%
- 유지 시간: 5초
- 대기 기간: 0초
- 대기 디밍 레벨: 10%
- 일광 센서: 비활성화
