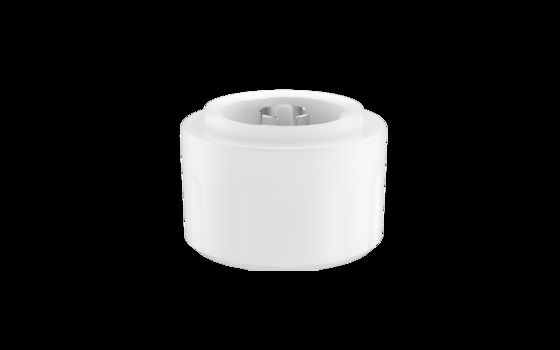

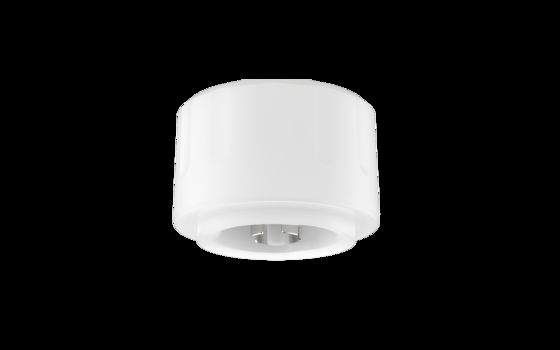

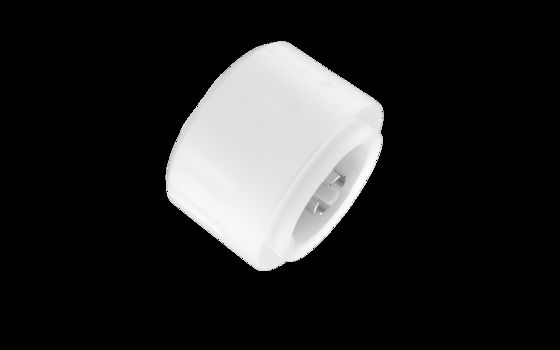

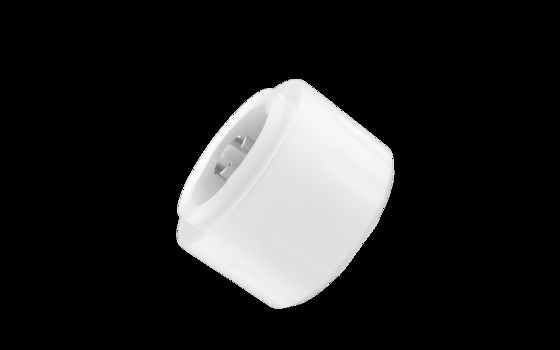

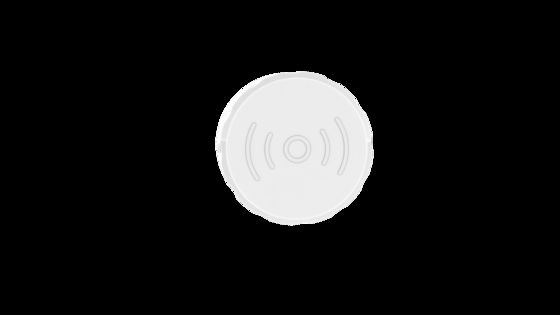

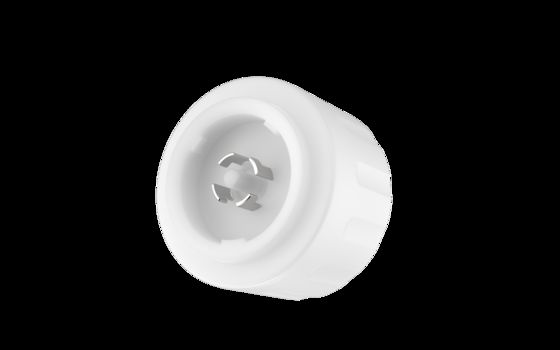

Zhaga book 18 하이 베이 센서, 낮 빛 우선 기능 15m 최대 장착 높이 MC079D 99 Z1
제품 상세 정보
| 정격전압 | 11-15VDC | 출력 신호 | 0-10VDC 디밍 신호 |
|---|---|---|---|
| 작동 빈도 | 5.8GHz ±75MHz, ISM 대역 | 설치 높이 | 12m (15m 최대) |
| IP 등급 | IP65 | 일생 | 5년 보증 @Ta |
| 강조하다 | Zhaga 책 18 높은 베이 센서,일광 우선 순위를 가진 마이크로 웨브 모션 센서,높은 베이 센서 15m 장착 높이 |
||
제품 설명
Zhaga Book 18 하이 베이 센서
낮 빛 우선 기능 최대 장착 높이 15m
제품 특성
- 특허를 받은 낮은 임피던스 평면 안테나
- Zhaga Book 18 기본과 일치합니다.
- 최대 설치 높이 15m, 대부분의 창고에 적합
- 미니 센서 탐지기와 함께, 높은 베이 빛에 적합합니다
- 낮은 송신력, 인간에 해를 끼치지 않습니다
- 패러미터를 조정하는 원격 제어 지원
- 새로운 특허 디자인 센서 안테나 두 가지 감지 모드: 높은 감수성 감지 및 간섭 면역 감지 (많은 금속 반사 표면이있는 설치 환경에 적합)
- 온도, 습도, 소음, 먼지 등에 영향을 받지 않습니다.
기술 매개 변수
| 입력 | |
|---|---|
| 정량 전압 | 11-15VDC |
| 작동 전류 | 25±3mA |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | 0-10VDC 디밍 신호 |
| 센서 매개 변수 | |
| 작업 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 전송 전력 | 최대 3mW |
| 일광 우선 순위 | 켜기: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux 끄는 스위치: 150Lux/200Lux/300Lux |
| 대기 DIM 레벨 | 10% (1.4-1.6V) 20% (1.9-2.1V) 30% (2.9-3.1V) 50% (4.9-5.1V) |
| 탐지 범위 (방사선) | 천장 설치 높이 12m: 0.3m/s≥4m, 1m/s≥3m; 테스트 조건: 제품은 100% 감수성으로 설정됩니다. |
| 설치 높이 | 12m (15m 최대) |
| 3dB 광선 각도 | 82°@XZ 평면 95°@YZ 평면 |
| 환경 | |
| 작동 온도 | -25~60°C |
| 저장 온도 | -40°C~80°C, 습도 ≤85% (비 응축) |
| 인증 표준 | |
| 인증 | 빨간색 |
| 환경 요구 사항 | RoHS 2를 준수합니다.0, 범위를 요구 |
| IP 등급 | IP65 |
| 다른 것 | |
| 배선 | Zhaga Book 18 커넥터 |
| 설치 요구 사항 | 내장식 |
| 포장 요구 사항 | 랩보드 + 카튼 (K=A) |
| 순중량 | 40±3g |
| 일생 | 5년 보증 @Ta |
기능
| ON-OFF 기능 | 대기 기간은 "0s"로 설정 |
| 2단계 디밍 | 대기 기간은 "+∞"로 설정 |
| 3단계 디밍 | 대기시간은 "10s/1min/3min/5min/10min/30min"로 설정합니다. |
| 일광 우선 순위 | 원격 압력 DH 모드와 낮 빛 센서는 "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"로 설정 |
| 낮에 수확 | 제1호 |
제품 정보
- 차원 (단위:mm)
- 배선, 기능
설치 지침
참고:설치 할 때 마이크로 웨브 안테나 평면이 금속으로 덮여 있지 않도록 주의하십시오.
탐지 범위
리모컨
초기화
- 스위치 기능 / 3단계 디밍 기능: 초기의 에너지 센서가 100% 밝기로 켜고 10초 후에 꺼집니다. 초기화 시,외부 동작 감지 신호가 감지되지 않습니다..
- 두 단계 디밍 기능: 초기의 에너지 센서에서 빛은 100% 밝기를 켜고 10 초 후에 낮은 밝기로 전환합니다 (스탠드바이 디밍 수준에 의해 설정된 밝기).초기화 중, 외부 움직임 감지 신호가 감지되지 않습니다.
기본 설정
- 센서는 전문 전기사가 설치해야 합니다. 설치 전에 전원을 끄십시오.
- 마이크로 웨이브는 금속을 침투 할 수 없습니다. 닫힌 또는 반 닫힌 금속 램프에 제품을 배치하지 마십시오. 금속이나 유리는 제품의 위에 덮을 수 없습니다.안테나가 금속판을 통과해야 하는 경우, 센서의 위쪽이 금속 판에 가깝다는 것을 확인하십시오.
- 민감도 영역은 물체의 이동 속도, 움직이는 물체의 크기, 장착 높이, 장착 각도, 작업 환경, 반사 물질 등과 관련이 있습니다.감지 영역은 165cm 높이의 테스터에 의해 측정 된 전형적인 값입니다..
- 벽 설치 장치에서 센서의 감지 거리는 천장 설치 장치에 비해 크게 증가합니다. 벽 설치 장치가 사용되면감수성을 줄이거나 사용 설정을 확인하기 위해 저희에게 연락하십시오.낮 빛의 경계는 그림자 없는 햇빛 날과 주변 빛의 분산 반사 상태에서 측정됩니다.다른 환경과 기후는 낮빛 센서가 측정하는 다른 밝기 값을 유발합니다..
- 다른 설치 환경에서 센서 매개 변수를 재구성해야 할 수도 있습니다. 다음 지침을 참조하거나 제조업체에 문의하십시오.
- 센서 사이의 설치 거리는 3m 이상이고 센서와 라우터 사이의 설치 거리는 2m 이상으로 권장됩니다.
- 센서 제품의 설치 높이는 15m를 초과할 수 없으며 최적 높이는 12m입니다.
- 센서는 실내용으로만 사용된다. 실외 또는 반외용의 방수 효과는 영향을 받을 것이다. 바람, 비, 움직이는 물체는 잘못된 트리거를 일으킬 수 있다.
- 진동 신호는 트리거 센서에 이동 신호로 간주됩니다. 설치 센서는 큰 금속 장비, 파이프,에어컨 매출장, 배기가스 구멍, 연기가 배기가스 기계 포트, 흔들리는 팬, 등 탐지 영역에있는 애완 동물은 잘못된 트리거를 일으킬 수 있습니다.
- 마이크로파 모듈의 안테나 표면은 입력 AC, 출력 DC, 직렬교, 트랜스포머,스위치 튜브 및 다른 고전력 장치로 마이크로 웨브 센서 안테나의 정상적인 작동에 영향을 미치는 고 주파수 신호를 피하기 위해.
- 다른 0-10V 드라이버와 센서, 낮은 빛 효과는 다를 수 있습니다.
- 안정적인 출력 전압과 낮은 파동 계수를 가진 DC 조절 전원 공급을 사용해야합니다. 전원 공급의 파동은 100mV 이하이며, 부하 전류는 50mA 이상해야합니다.
- 새로운 설치 환경을 위해 대량 설치 전에 먼저 5pcs 프로토 타입을 설치하고 테스트하는 것이 좋습니다.
