제품 상세 정보
| 정격전압 | 12 ± 1VDC | 출력 신호 | 0 -10VDC 디밍 신호 |
|---|---|---|---|
| 감지 모드 | PIR 감지 | 검출 범위 (반지름) | 2~4m (실내, 감도 100%, 센서에 직접 햇빛이 없습니다) |
| 설치 높이 | 전형적인 10m (12m 최대) | 작동 온도 | 0~35C |
| IP 등급 | IP65 | 일생 | 3년 보증 @Ta |
| 강조하다 | 리모컨이 있는 미니 PIR 모션 센서,하이베이 PIR 센서 12m 범위,PIR 운동 감지 장치 원격 제어 |
||
제품 설명

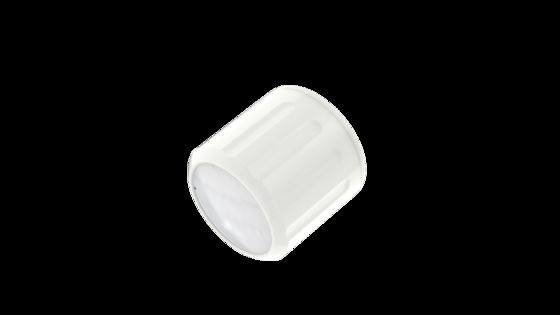

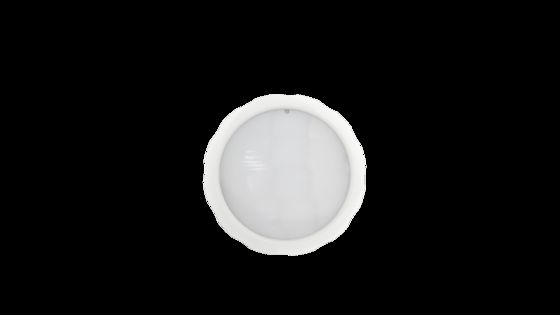

하이베이용 미니 PIR 모션 센서, 최대 설치 높이 12m, 리모컨 사용 가능
제품 특징
- 이어폰 인터페이스
- 최대 12미터 설치 높이, 대부분의 창고에 적합
- 하이베이 조명용 미니 PIR 모션 감지기
- IP65 디자인
- 리모컨으로 센서 매개변수 조정 가능
- 고정 설치 PIR 센서
매개변수
| 입력 | |
|---|---|
| 정격 전압 | 12±1VDC |
| 작동 전압 | 12V DC |
| 리플 전압 | <100mVp-p |
| 출력 | |
| 출력 신호 | √0 -10VDC 디밍 신호 |
| 센서 매개변수 | |
| 감지 모드 | PIR 감지 |
| 주광 우선 | 스위치 켜짐 | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux 스위치 꺼짐 | 150Lux | 200Lux | 300Lux |
| 디밍 레벨 | 10%, 20%, 30%, 50% |
| 감지 범위 (반경) | 2-4m (실내, 감도 100%, 센서에 직접적인 햇빛 없음) |
| 설치 높이 | 일반 10m (최대 12m) |
| 환경 | |
| 작동 온도 | 0~35℃ |
| 보관 온도 | -20℃~+80℃ 습도: 10%-95% (결로 방지) |
| 인증 표준 | |
| 인증됨 | UL 8750(출원 중) |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP65 |
| 기타 | |
| 배선 | 이어폰 인터페이스 |
| 설치 요구 사항 | 하이베이 중앙 또는 측면에 장착 |
| 포장 요구 사항 | 칸막이 + 상자(K=A) |
| 순중량 | 80g |
| 수명 | 3년 보증 @Ta |
기능 설명
| 기능 | 설정 |
|---|---|
| 켜짐-꺼짐 기능 | 대기 시간 "0s"로 설정 |
| 2단계 디밍 | 대기 시간 "+∞"로 설정 |
| 3단계 디밍 | 대기 시간 "10s/1min/3min/5min/10min/30min"로 설정 |
| 주광 우선 | 리모컨으로 DH 모드 누르고 주광 센서 "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"로 설정 |
| 주광 수확 | 해당 없음 |
제품 정보
치수 (단위:mm)
기능
배선
MC079D IR DI
설치 지침
감지 범위
리모컨
MH12
MH10
초기화
전원 켜짐 후 센서가 45-60초 동안 예열된 후 작동합니다.
기본 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화, 대기 시간: 0초
적용 시 주의 사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
- PIR 센서는 어떤 물질도 투과할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 추운 겨울에 두꺼운 옷을 입으면 센서가 사람을 감지하기 어려울 수 있습니다.
- 열 신호는 움직이는 신호로 간주되어 센서를 트리거합니다. 센서를 에어컨 또는 기타 난방 장치를 향하지 않도록 하십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
- 주광 임계값은 그림자 및 주변광 확산 반사가 없는 맑은 환경에서 측정됩니다. 주변 럭스 수준은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
- 감지 거리는 사람의 키, 설치 높이, 설치 각도, 작업 환경 등에 따라 달라집니다.
- 주어진 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터로 측정한 일반 값입니다.
- 이 제품은 입력 전압이 안정적이고 리플 계수가 낮은 전압 안정화 DC 전원 공급 장치와 함께 사용해야 합니다(리플 계수는 100mV 미만, 부하 전류는 25mA 이상).
- 새로운 환경에 설치할 때 대량 설치 전에 최소 5개의 제품을 먼저 설치하고 테스트하십시오.
