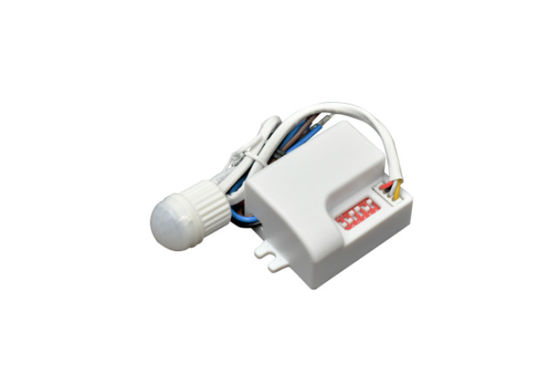

콤팩트 크기 분할 ON/OFF 기능 PIR 센서 4m 최대 설치 천장등 MC113S D IR에 적합
제품 상세 정보
| 작동 전압 | 220-240VAC | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 작업 모드 | 온/꺼짐 | 장착 높이 | 3m (최대 4m) |
| 작동 온도 | -20℃~+55℃ | 자격증 | CE, 빨강 |
| 일생 | 3년 보증@Ta 230Vac 완전 부하 | ||
| 강조하다 | 컴팩트 크기의 PIR 센서,4m 최대 PIR 센서,천장등 PIR 센서 |
||
제품 설명
[제품 특징]
- LED 조명기구용으로 설계되었으며, 내장형 분리형 ON/OFF 기능 PIR 센서입니다.
- DIP 스위치로 감지 영역, 유지 시간 및 주광 임계값을 쉽게 프로그래밍할 수 있습니다.
- 최대 설치 높이 4m
[매개변수]
| 입력 | |
| 작동 전압 | 220-240Vac |
| 정격 전압 | 230Vac |
| 대기 전력 | ≤0.5W |
| 서지 테스트 | EMC 표준 |
| 출력작동 모드 | |
| ON/OFF | 부하 유형 |
| 유도성 부하/저항성 부하 | 부하 전력 |
| 400W@230VAC(유도성 부하), 800W @230VAC(저항성 부하). | 부하 서지 전류 |
| 30A (50% Ipeak, Twidth 200us @230Vac 전체 부하, 콜드 스타트) | 센서 매개변수 |
| 감지 방식 | |
| PIR | 유지 시간 |
| 5 | s/30s/3min/10min DIP 설정감지 영역 |
| 해당 없음 | 주광 센서 |
| 5Lux/15Lux//50Lux/비활성화 (확산) 로터리 스위치로 설정 | 감지 범위(반경) |
| 천장 설치 시 3m 높이, |
r≥3m@0.6~1m/s접선 방향 벽 설치 시 1.2m 높이, r≥6m@0.6~1m/s 접선 방향테스트 조건: 민감도 100%, 실내, 센서에 직접적인 햇빛 없음, |
|
바람 없음, 온도 25°C 설치 높이 |
|
| 3m (최대 4m) | 환경 |
| 작동 온도 | |
| -20°C~+55°C | 보관 온도 |
| -40°C~+80°C, 습도≤85%(결로 없음) | 인증 표준 |
| 안전(LVD) 표준 | |
| EN61058-1-2, EN61058-1 | 서지 |
| 1KV(L/N, EN61000-4-5) | EMC 표준 |
| EN55015 | 환경 요구 사항 |
| RoHS 2.0, Reach 준수 | 인증서 |
| CE, RED | IP 등급 |
| IP20 | 제품 분류 |
| 클래스 II | 기타 |
| 배선 | |
| 리드선, AC선: (L:갈색 L':빨간색 N:파란색): 전선 직경: 0.5mm | 2설치 |
| 내부 장착 | 포장 |
| 버블 백 + 판지 + 외부 상자(K=A) | 순중량 |
| 43.4±3g | 수명 |
| 3년 보증 @Ta 230Vac 전체 부하 | [제품 정보] |
치수 (
- 단위: mm)
배선 및
- 기능[설치 지침]
[감지 범위]
[감지 범위]
[초기화]
전원 켜짐 후, 센서는 자동으로 12±3초 동안 조명을 100% 밝기로 켜고 조명을 끕니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
[기본 설정]
민감도: 100% 유지 시간: 5초 주광 센서: 비활성화
[적용 시 주의 사항]
센서는 전문 전기 기술자가 설치해야 합니다. 설치 및 배선 전에 전원을 끄십시오.
- 일반적인 설치 높이는 3m입니다. 실내 전용이며, 주변 온도에 의한 오작동을 방지하기 위함입니다. 온도 또는 기류 변화에 민감한 장소에는 설치하지 마십시오. 오작동 또는 고온으로 인한 감지 실패를 방지하기 위함입니다.
- 센서는 에어컨, 냉장고, 배기구, 보일러 및 기타 공기 온도 변화에 민감한 장소에서 멀리 떨어뜨려야 합니다.
- 센서는 감지 범위 내의 스크린, 가구, 큰 분재 또는 기타 절연 물체에 의해 가려지지 않도록 해야 합니다.
- 반사 물체는 센서 바로 앞에 직접적으로 두지 않도록 해야 합니다. 반사광은 센서가 잘못 트리거될 수 있습니다.
- 센서는 창문 바로 앞에 실내에 설치해서는 안 됩니다. 그렇지 않으면 창문 외부의 열기류 교란과 사람의 움직임이 잘못된 경보를 유발할 수 있습니다. PIR 센서의 인체에 대한 민감도는 인체 움직임의 방향과도 매우 관련이 있습니다. 방사형 움직임은 민감도가 가장 낮고, 단면 방향(반경에 수직)에는 매우 민감합니다.
- 감지 거리 표준: 야간, 실내 주변 온도 25°C, 습도 50-70%, 인체 표면 온도 36-37도, 사람이 0.6~1m/s 속도로 단면 방향으로 걸어갈 때. 제품의 최대 감지 각도는 최고 민감도 설정 기준이며, 낮은 민감도로 설정하면 최대 감지 각도를 충족하지 못할 수 있습니다. 감지 거리는 테스터의 높이, 설치 높이 및 작업 환경 등에 따라 달라집니다.
- PIR 센서 프로브는 비교적 깨지기 쉬우므로 생산, 보관, 취급, 운송, 소비자 설치 중에 보호에 주의하십시오. 부드럽게 잡고 유효한 보호 포장 없이 두어야 합니다. 제품이 떨어지면 적외선 프로브에 숨겨진 균열이나 내부 칩 손상이 발생할 수 있으며, 그러면 작동하지 않거나 오작동할 수 있습니다.
