12Vdc 디밍 가능 PIR 모션 센서 (삼중 방지 조명용), Zhaga Book20 인터페이스, 주차장 적용 가능 MC203D IR/1
제품 상세 정보
| 정격전압 | 12 ± 1VDC | 현재 작업 | <15ma> |
|---|---|---|---|
| 출력 신호 | 5V PWM 디밍/ 0-10V 디밍 | 장착 높이 | 일반 3m (최대 4.5m) |
| 작동 온도 | -20 ℃ -55 ℃ | 자격증 | CE |
| 일생 | 5 년 보증 @TA (실내) | 감지 모드 | PIR 감지 |
| 강조하다 | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
제품 설명

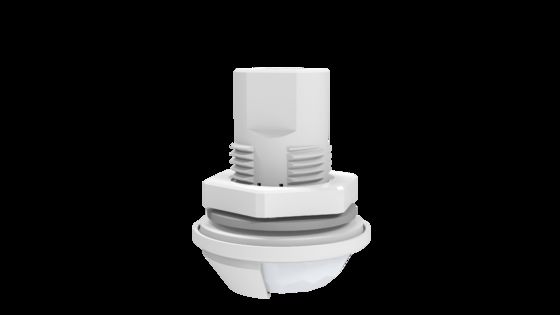

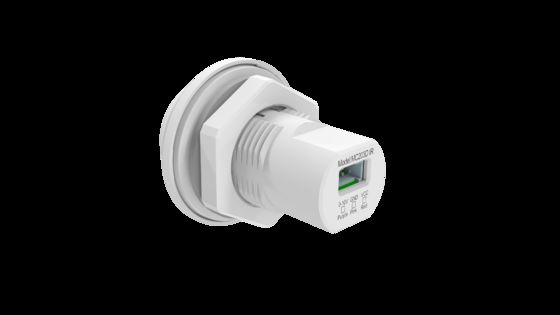

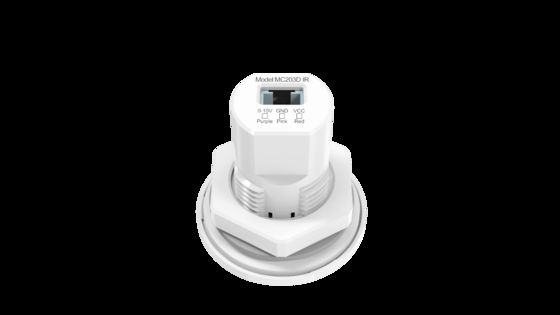

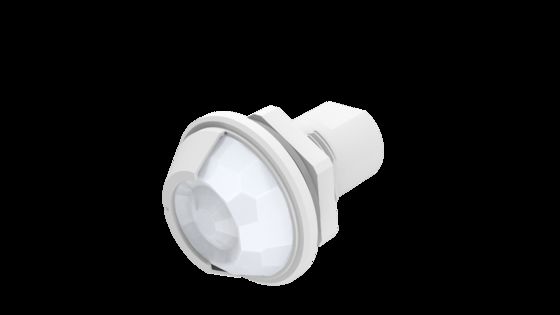

12Vdc 디밍 PIR 모션 센서 (트라이프루프 조명용, Zhaga Book20 인터페이스, 주차장 적용 가능
제품 특징
- Zhaga20 인터페이스
- 최대 설치 높이 4.5미터, 주차장에 적합
- 트라이프루프 조명용 PIR 모션 감지기
- IP65 설계
- 리모컨으로 센서 매개변수 조정 가능
기술 매개변수
입력
| 정격 전압 | 12±1VDC |
| 작동 전류 | <15mA |
| 리플 전압 | <100mVp-p |
출력
| 출력 신호 | MC203D IR 1 | MC203D IR |
| 5V PWM 디밍 신호 | 0-10V 디밍 신호 |
센서 매개변수
| 감지 모드 | PIR 감지 |
| 감지 영역 | 100% /75%/50%/25% |
| 유지 시간 | 5초/30초/1분/3분/5분/10분/20분/30분 |
| 대기 시간 | 0초/10초/1분/3분/5분/10분/30분/+무한대 |
| 주광 센서 |
주광 임계값: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(비활성화) (주변 확산 상태)
주광 우선순위: 켜짐 | 꺼짐
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
|
| 디밍 레벨 | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
| 감지 범위 (반경) | 2-4m (실내, 감도 100%, 센서에 직접적인 햇빛 없음; 온도 25℃) |
| 설치 높이 | 일반 3m (최대 4.5m) |
환경
| 작동 온도(Ta) | -20℃-55℃ |
| 보관 온도 | -40℃~+80℃ 습도: ≤85% (결로 없음) |
인증 표준
| 인증됨 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 |
| IP 등급 | IP65 |
기타 사양
| 배선 | 와이어 3 PIN 378±8mm |
| 설치 요구 사항 | 하이베이 중앙 또는 측면에 장착 |
| 포장 요구 사항 | 칸막이 + 상자(K=A) |
| 순중량 | 10±3g |
| 수명 | 5년 보증 @Ta (실내) |
주변 온도가 인체 온도 범위(36℃~37℃/96.8~98.6℉)에 접근하면 PIR 모션 감지가 크게 약해지거나 반응하지 않을 수 있습니다.
주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 잘못된 트리거가 발생할 수 있습니다. 감지 감도를 낮추어 개선해 보십시오. 잘못된 트리거가 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
기능 설명
| 켜짐-꺼짐 기능 | 대기 시간을 "0초"로 설정 |
| 2단계 디밍 | 대기 시간을 "+무한대"로 설정 |
| 3단계 디밍 | 대기 시간을 "10초/1분/3분/5분/10분/30분"으로 설정 |
| 주광 우선순위 | DH 모드를 누르고 주광 센서를 "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"로 설정 |
| 주광 수확 | 해당 없음 |
제품 정보
- 치수 (단위:mm)
- 배선
감지 범위
리모컨
초기화
전원 켜짐 후 센서가 45-60초 동안 예열된 후 작동을 시작합니다.
기본 설정
감도: 100%, 유지 시간: 5초, 주광 센서: 비활성화, 대기 시간: 0초, 대기 디밍 레벨: 10%
적용 주의 사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
- PIR 센서는 어떤 물질도 투과할 수 없습니다. 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 겨울에 두꺼운 옷을 입으면 센서가 사람을 감지하기 어려울 수 있습니다.
- 열 신호는 움직이는 신호로 간주되어 센서를 트리거합니다. 센서를 에어컨 또는 기타 열원 쪽으로 향하게 하지 마십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
- 주광 임계값은 그림자가 없고 주변광이 확산 반사되지 않는 맑은 환경에서 측정됩니다. 주변 럭스 레벨은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
- 감지 거리는 사람의 키, 장착 높이, 장착 각도, 작업 환경 온도 등에 따라 달라집니다.
이 제품은 입력 전압이 안정적이고 리플 계수가 낮은 전압 안정화 DC 전원 공급 장치와 함께 사용해야 합니다(리플 계수는 100mV 미만; 부하 전류는 25mA 이상).
새로운 환경에 설치할 때 대량 설치 전에 최소 5개의 제품을 먼저 설치하고 테스트하십시오.
PIR 센서 중요 참고 사항
PIR은 적외선 변화를 감지하는 열전 적외선 센서입니다. 실제 사용 시 다음 사항에 유의하십시오:
- 인체 이외의 열원 감지
- 열원의 온도가 변하지 않거나 열원이 움직이지 않는 경우
- 기타 관련 환경 요인 및 PIR 적용 원칙 위반의 영향
잘못된 트리거 가능 시나리오
- 작은 동물이 감지 범위에 들어갈 때
- 햇빛, 자동차 헤드라이트, 백열등 등에서 나오는 원적외선이 센서에 직접 노출될 때
- 온실 장비의 찬 공기, 가습기의 수증기 등으로 인해 감지 범위 내 온도가 급격하게 변할 때
잘못된 트리거가 발생하지 않는 시나리오
- 센서와 감지 대상 사이에 원적외선 투과를 차단하는 유리 및 아크릴과 같은 물질이 있을 때
- 감지 범위 내의 열원이 거의 움직이지 않거나 고속으로 움직일 때
