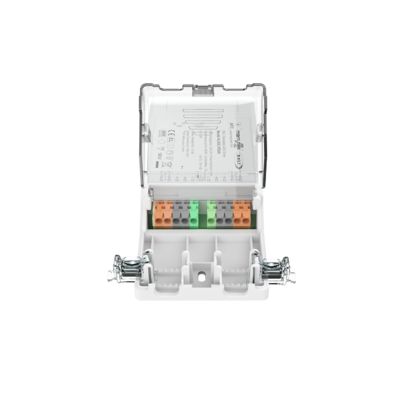

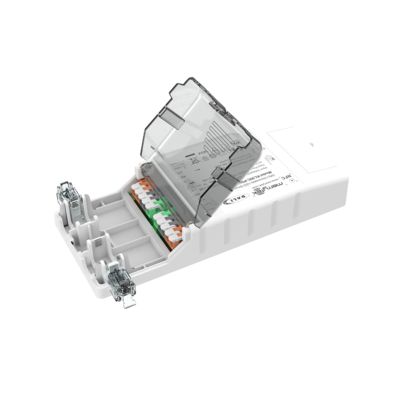

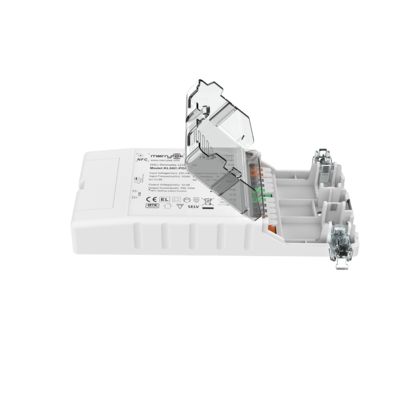

이지-유즈 시리즈 50W NFC 프로그래밍 가능 DALI2 디밍 가능 LED 드라이버 (700mA ~ 1400mA)
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정격 입력 전압 | 220-240Vac 50Hz /60Hz | 직류 입력 전압 범위 | 200-240Vdc |
|---|---|---|---|
| 작동 모드 | 정전류 | 제어 방법 | 50W NFC 프로그래밍 가능 DALI2 디밍 가능 LED 드라이버 |
| 전력 계수 | ≥0.95 | 능률 | 88% |
| 현재의 | 700-1400ma | 차원 | 185x79x30mm |
| IP 등급 | IP20 | 보증 | 5 년 |
| 강조하다 | 50W DALI2 디밍 가능 LED 드라이버,NFC 프로그래밍 가능 LED 드라이버,700mA ~ 1400mA 디밍 가능 드라이버 |
||
제품 설명
Easy-use 시리즈 50W NFC 프로그래밍 가능 DALI2 디밍 가능 LED 드라이버 (700mA ~ 1400mA)
1. 설명
- 전체 디밍 범위에서 플리커 프리
-무선 프로그래밍을 위한 NFC 기술
- 대기 전력 0.5W 미만
- 내장 DALI 인터페이스 DT6
-중앙 공급 DC 비상 작동 DT19
- 보호: 단락 / 과열 / 과전압
-CLO 보상
- 높은 주변 온도에 대한 전류 디레이팅
- 메모리 기능이 있는 pushDIM
-Loop-in loop-out 디자인, 빠른 배선, 편리하고 시간 절약
- 5년 보증
2. 매개변수
| 입력 | 작동 전압 | 198-264Vac 50Hz/60Hz | ||||||
| 정격 입력 전압 | 220-240Vac 50Hz/60Hz | |||||||
| DC 입력 전압 범위 | 200-240Vdc | |||||||
| 입력 전류 | 최대 0.3A | |||||||
| 입력 돌입 전류 | <25A (반 전류 펄스 폭 100μs) @230Vac | |||||||
| 역률(@230V, 100% 부하) | ≥ 0.95 | |||||||
| 총 고조파 왜곡 | 일반: 15% (@230Vac, 100% 부하) | |||||||
| 대기 전력 | ≤0.5W (@230Vac, DALI가 꺼질 때) | |||||||
| 효율(@230Vac, 100% 부하) | 88% | |||||||
| 배선 방식 | 전선 단면적: 0.75-2.5mm2 | |||||||
| Loop-in&Loop-out 수량 | 22PCS (@230Vac) | |||||||
|
자동 회로 차단기 (전선 내 전류 계산) |
유형 | B10 | B13 | B16 | B20 | B25 | / | |
| 수 | 20 | 25 | 30 | 49.4 | 50.4 | / | ||
| 유형 | C10 | C13 | C16 | C20 | C25 | C32 | ||
| 수 | 28 | 49.4 | 49.5 | 55 | 70 | 90 | ||
| 출력 | 작동 모드 | 정전류 | ||||||
| 부하 유형 | LED | |||||||
| 리플 요구 사항 (플리커 또는 플리커 프리) | 플리커 값: 전체 디밍 범위에서 5% 미만 | |||||||
| 시작 시간 | <1s (@230Vac); <0.5s (@200Vdc) | |||||||
| 무부하 출력 전압 | 최대 75V DC | |||||||
| 부하 출력 전압 범위 | 12-58Vdc | |||||||
| 최대 부하 출력 전력 | 최대 50W | |||||||
| 부하 출력 전류 | 700-1400mA | |||||||
| 정전류/전압 정밀도 | 정전류 정밀도 ±5% | |||||||
| 배선 방식 | 전선 단면적: 0.75-1.5mm2 | |||||||
| 제어 방식 | 1차 PUSH 디밍 | 1차 PUSH 디밍 (최대 리드선 길이: 20m) | ||||||
| DALI 디밍 | DALI 디밍 (최대 리드선 길이: 300m) | |||||||
| 디밍 범위 | 1차 PUSH & DALI 디밍: 0%-100% | |||||||
| 예외P보호R요구 사항 | 출력 과열 보호 |
예, 자체 복구 기능 없음(문의 가능) | ||||||
| 출력 단락 보호 | 예, 자체 복구 기능 없음(문의 가능) | |||||||
|
작동 환경 |
작동 온도/습도 | -25℃~50℃ 습도: 85% (비응축) | ||||||
| 보관 온도/습도 | -40℃~80℃, 습도: 85% (비응축) | |||||||
| 최대 케이스 온도(Tc) | 85℃ | |||||||
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||||||
| DALI 프로토콜 표준 | IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253 | |||||||
| 안전 표준 | EN61347-1 EN61347-2-13 | |||||||
| 인증 | CE | |||||||
| 내전압 | 3750Vac, 5mA, 60s (입력 “L N” - 출력 “SEC”) | |||||||
| 기타 | 보호 등급 | IP20 | ||||||
| 보호 유형 | 클래스 I | |||||||
| 설치 유형 | 독립 설치 | |||||||
| 치수 | 185*79*30mm | |||||||
| 정전 메모리 기능 | 예, PUSH 정전 메모리 | |||||||
| PUSH 디밍 동기화 |
병렬: 최대 15개 직렬: 최대 25개 |
|||||||
| 포장 요구 사항 | PE 백 + 크라프트 상자 + 설명서 + 칸막이 + 외부 상자 (K=A) | |||||||
| 무게 | 266±5g | |||||||
| 수명 | 5년 @Ta 최대 부하 | |||||||
| 참고: 모든 매개변수는 명시되지 않는 한 230VAC 입력 전압 및 25도 환경에서 테스트되었습니다. | ||||||||
3. 치수 (단위: mm)4. 배선도
그림 A
DALI디밍그림6. 디밍 곡선
Push Dim밍5. 디레이팅6. 디밍 곡선
7.
전류 기어 설정
KL50C-PDiiN전류(mA)
| Pomax(W) | |||
| Uout(V) | 700 | 40.6 | |
| 12~ | 58 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 58 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 58 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 58 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 36 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 36 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.0 |
| 12~ | 37 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 36 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 49.5 |
| 12~ | 43 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 49.5 |
| 12~ | 43 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 36 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.0 |
| 12~ | 37 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 49.4 |
| 12~ | 38 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.0 |
| 12~ | 37 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | 50.4 |
| 12~ | 36 | 일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다. | Merrytek NFC를 다운로드하려면 코드를 스캔하십시오. |
8. ON/OFF 및 디밍 작동 설명
A. PUSH 스위치를 짧게 누르면(짧게 누르는 시간 0.1s-1s) LED 드라이버가 켜지거나 꺼집니다.
B. 디밍: PUSH 스위치를 길게 누르면(1s-8s) LED 드라이버가 디밍, 밝아짐 또는 디밍을 수행할 수 있으며 디밍 범위는 2-100%입니다.
C. 메모리: PUSH 디밍에는 디밍 메모리 기능이 있습니다.
D. 디밍 동기화: 동일한 PUSH 스위치에 연결된 전원은 PUSH 스위치를 15초 이상 길게 눌러 동기화할 수 있습니다.
E. DALI 디밍 모드: 전원을 DALI 시스템에 연결하면 DALI 호스트로 디밍할 수 있습니다. 디밍 범위는 0-100%입니다.
9. 주의 사항
A
ttention1) LED 스트링은 입력 전원을 켜기 전에 부하에 연결해야 합니다. 그렇지 않으면 LED 스트링이 손상될 수 있습니다.2) LED 드라이브 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.3) NFC로 매개변수를 설정하기 전에 드라이버의 전원이 꺼져 있는지 확인하십시오.
