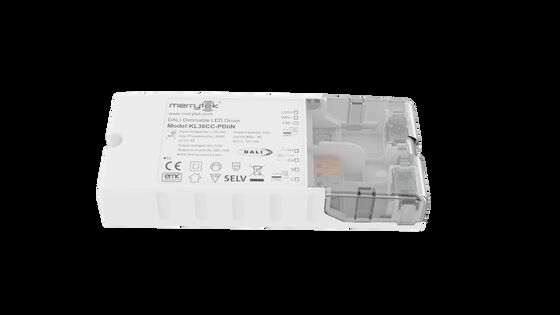

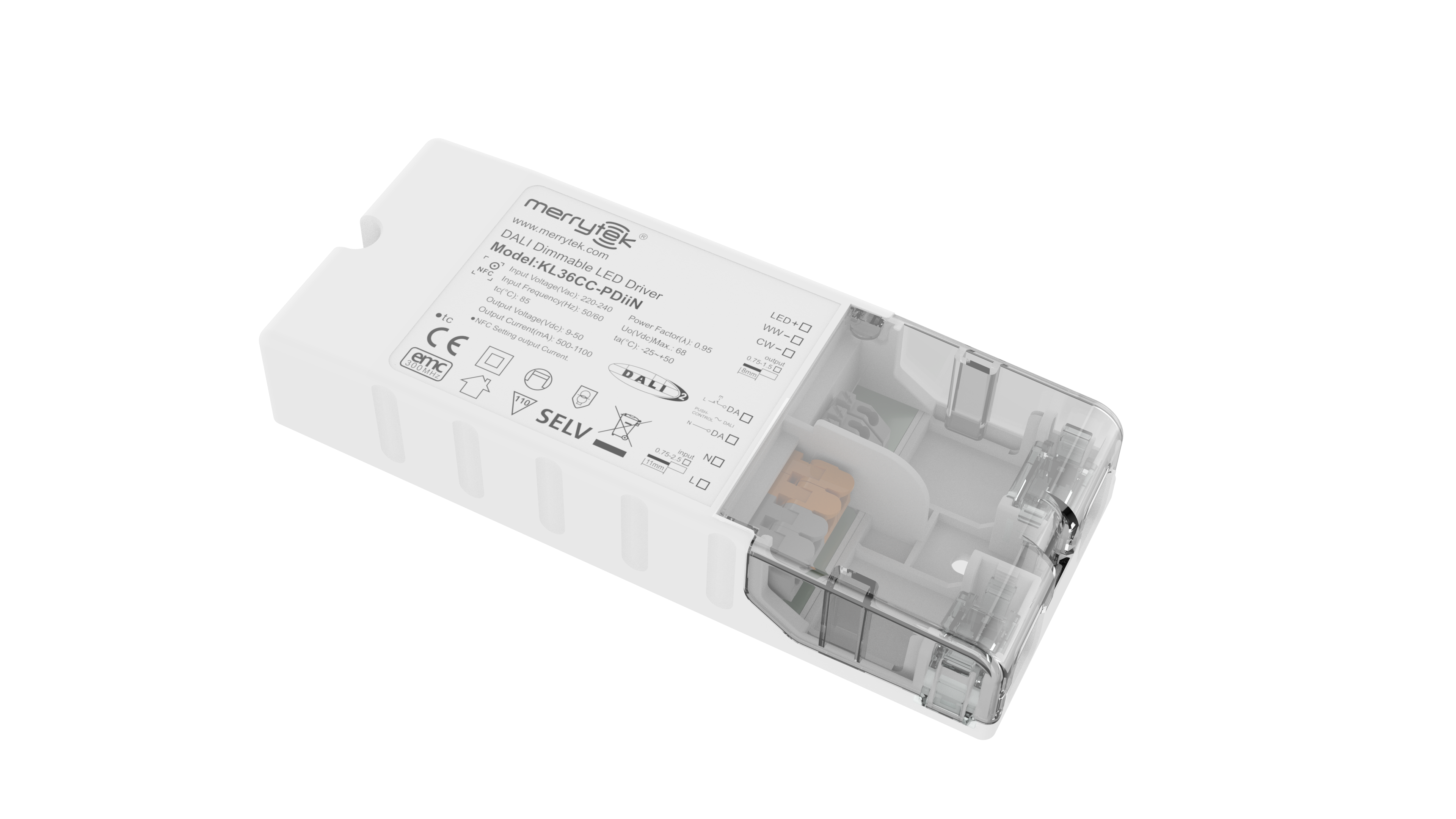

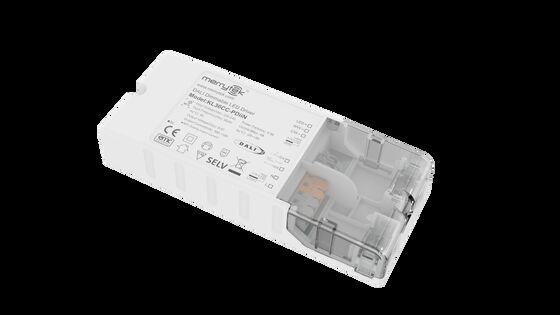

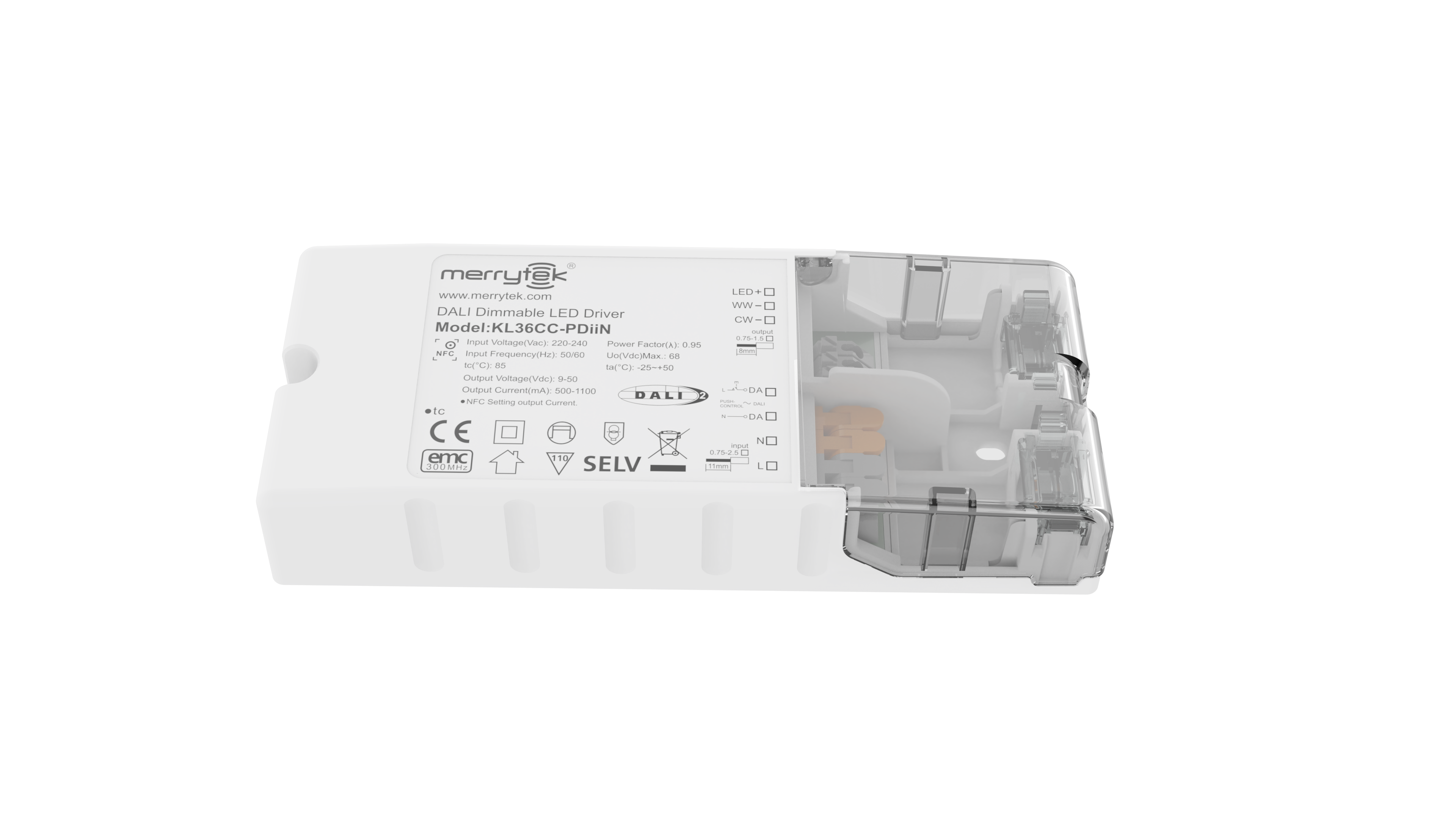

36W NFC 프로그래밍 가능 DALI DT8 LED 드라이버 정전류 500mA ~ 1100mA 출력
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 작동 전압 | 220-240Vac 50Hz /60Hz | 역률 | ≥0.95 @230VAC(완전 부하) |
|---|---|---|---|
| 대기 전력 | ≤0.5W(@230Vac) | 능률 | 88%최대. @230VAC(완전 부하) |
| 작동 모드 | DALI2 DT8 조광 및 PUSH 조광 | 설치 치수 | 154*63*28mm |
| 보증 | 5년 | 출력 변동 전류 | 500-1100ma |
| 강조하다 | 36W DALI DT8 LED 드라이버,NFC 프로그래밍 가능 LED 드라이버,정전류 LED 드라이버 500mA |
||
제품 설명
36W NFC 프로그래밍 가능 DALI DT8 LED 드라이버
정전류 500mA ~ 1100mA 출력
제품 특징
- 전체 디밍 범위에서 플리커 없음
- 대기 전력 0.5W 미만
- 푸시 버튼으로 1차 디밍
- 무선 프로그래밍을 위한 NFC 기술
- 내장 DALI 인터페이스 DT8
- 중앙 공급 DC 비상 작동 DT19
- CLO 보상
- 보호: 단락 / 과열 / 과전압
- 높은 주변 온도에 대한 전류 디레이팅
- 메모리 기능이 있는 푸시 디밍
- 5년 보증
기술 매개변수
입력 사양
| 작동 전압 | 198-264Vac 50Hz/60Hz |
| 정격 입력 전압 | 220-240Vac 50Hz/60Hz |
| DC 입력 전압 범위 | 200-240Vdc |
| 입력 전류 | 최대 0.19A |
| 입력 돌입 전류 | <15A (반 전류 펄스 폭 100μs) @230Vac |
| 역률 (@230V 100% 부하) | ≥ 0.95 |
| 총 고조파 왜곡 | 일반: 15% (@230Vac, 100% 부하) |
| 대기 전력 | ≤ 0.5W (@230Vac, DALI 꺼짐 시) |
| 효율 (@230Vac, 100% 부하) | 최대 88% |
| 배선 방식 | 전선 단면적: 0.75-2.5mm² |
출력 사양
| 작동 모드 | 정전류 |
| 부하 유형 | LED |
| 리플 요구 사항 | 플리커 값: 전체 디밍 범위에서 5% 미만 |
| 시작 시간 | <1초 (@230Vac); <0.5초 (@200Vdc) |
| 무부하 출력 전압 | 최대 68V DC |
| 부하 출력 전압 범위 | 9-50V DC |
| 전 부하 출력 전력 | 최대 36W |
| 부하 출력 전류 | 500-1100mA |
| 정전류 정밀도 | ±5% |
| 배선 방식 | 전선 단면적: 0.75-1.5mm² |
제어 방식
| 1차 PUSH 디밍 | 1차 PUSH 디밍 (최대 리드선 길이: 20m) |
| DALI 디밍 | DALI 디밍 (최대 리드선 길이: 300m) |
| 디밍 범위 | 1차 PUSH & DALI 디밍: 0%-100% |
보호 요구 사항
| 출력 과열 보호 | 예, 자체 복구 기능 없음 (문의 가능) |
| 출력 단락 보호 | 예, 자체 복구 기능 포함 (문의 가능) |
작동 환경
| 작동 온도/습도 | -25℃~50℃ 습도: 85% (비응축) |
| 보관 온도/습도 | -40℃~80℃, 습도: 85% (비응축) |
| 최대 케이스 온도 (Tc) | 85℃ |
안전 및 EMC
| EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| DALI 프로토콜 표준 | IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253 |
| 안전 표준 | EN61347-1 EN61347-2-13 |
| 인증 | CE, CB, ENEC |
| 내전압 | 3750Vac, 5mA, 60s (입력 "L N" - 출력 "SEC") |
기타 사양
| 보호 등급 | IP20 |
| 보호 유형 | 클래스 II |
| 설치 유형 | 독립 설치 |
| 치수 | 154×63×28mm |
| 블랙아웃 메모리 기능 | 예, PUSH 블랙아웃 메모리 |
| PUSH 디밍 동기화 | 병렬: 최대 15개, 직렬: 최대 25개 |
| 포장 요구 사항 | PE 백 + 크라프트 상자 + 설명서 + 칸막이 + 외부 상자 (K=A) |
| 무게 | 179.5±5g |
| 수명 | 5년 @Ta 전체 부하 |
참고: 모든 매개변수는 지정되지 않는 한 230Vac 입력 전압 및 25도 환경에서 테스트되었습니다.
치수
배선도
채널 모드: 2채널당 1개 주소 (209 DT8); 2채널당 2개 주소 (207 DT6); 2채널당 1개 주소 (207 DT6)
그림 A: PUSH 디밍 (병렬) | 그림 B: PUSH 디밍 (직렬)
그림 C: DALI 디밍
채널 모드: 1채널당 1개 주소 (207 DT6)
그림 D: PUSH 디밍 (병렬) | 그림 E: PUSH 디밍 (직렬)
그림 F: DALI 디밍
디레이팅 및 디밍 곡선
디밍 곡선
전류 해당 전압
| 전류 (mA) | Pomax (W) | Uout (V) |
|---|---|---|
| 500 | 25.0 | 9~50 |
| 550 | 27.5 | 9~50 |
| 600 | 30.0 | 9~50 |
| 650 | 32.5 | 9~50 |
| 700 | 35.0 | 9~50 |
| 750 | 36.0 | 9~48 |
| 800 | 36.0 | 9~45 |
| 850 | 35.7 | 9~42 |
| 900 | 36.0 | 9~40 |
| 950 | 36.1 | 9~38 |
| 1000 | 36.0 | 9~36 |
| 1050 | 35.7 | 9~34 |
| 1100 | 36.3 | 9~33 |
일반적인 전류 데이터 세트는 LED 조명기구 모델을 선택할 때 참고용입니다. 모바일 APP을 사용하여 1mA 단위로 조정 가능한 NFC로 더 많은 전류 레벨을 설정할 수 있습니다.
Merrytek NFC 앱을 다운로드하려면 코드를 스캔하십시오.
ON/OFF 및 디밍 작동 설명
- A. PUSH 스위치를 짧게 누르면(0.1초-1초) LED 드라이버가 켜지거나 꺼집니다.
- B. 디밍: PUSH 스위치를 길게 누르면(1초-8초) 2-100% 범위에서 디밍 또는 밝아집니다.
- C. 색온도 조절: PUSH로 조명을 끄고 길게 눌러 현재 밝기에서 색온도를 조절합니다. 반대 방향으로 조절하려면 다시 릴리스하고 누릅니다. 5초 동안 작동하지 않으면 색상 조절 모드가 종료됩니다.
- D. 메모리: PUSH 디밍에는 디밍 메모리 기능이 있습니다.
- E. 디밍 동기화: 동일한 PUSH 스위치에 연결된 전원은 15초 이상 길게 눌러 동기화할 수 있습니다.
- F. DALI 디밍 모드: DALI 호스트를 통해 0-100% 범위로 디밍하기 위해 DALI 시스템에 연결합니다.
중요 참고 사항
- 입력 전원을 켜기 전에 LED 드라이버를 부하에 연결해야 합니다. 그렇지 않으면 LED 드라이버가 손상될 수 있습니다.
- LED 드라이브 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
- NFC를 통해 매개변수를 설정하기 전에 드라이버의 전원이 꺼져 있는지 확인하십시오.
