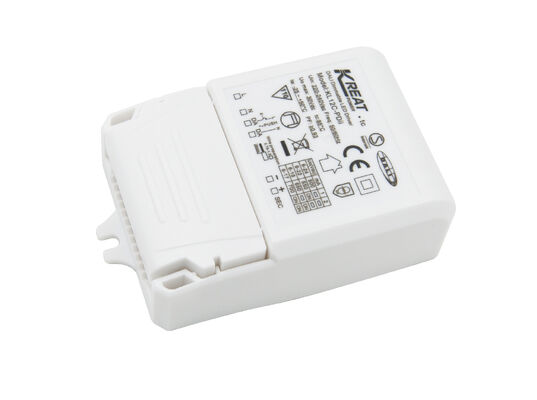

DALI2 DT6 150-500mA 12W 디밍 가능 LED 드라이버 (NFC 프로그래밍 기능 포함, LED 다운라이트용)
제품 상세 정보
| 작동 전압 | 220-240Vac 50Hz /60Hz | 역률 | ≥0.9c @230vac (전체 부하) |
|---|---|---|---|
| 대기전력 | ≤0.5W(@230Vac) | 능률 | 83%Max. 83%최대. @230VAC （Full load） @230VAC(완전 부하) |
| 작동 모드 | DALI2 디밍 및 푸시 디밍 | 설치 치수 | 88*52*25.5mm |
| 보증 | 5년 | 출력 변동 전류 | 150-500mA |
| 강조하다 | DALI2 디밍 가능 LED 드라이버 12W,NFC 프로그래밍 가능 LED 다운라이트 드라이버,150-500mA DALI2.0 LED 드라이버 |
||
제품 설명
DALI2 DT6 150-500mA 12W 디밍 가능한 LED 드라이버
제품 개요
DALI2 DT6 150-500mA NFC 프로그래밍을 갖춘 LED 다운라이트를 위한 12W 디밍 가능한 LED 드라이버
제품 특성
- 전체 디밍 범위에서 깜빡임이 없습니다.
- 대기 전력 0.5W 이하
- 버튼을 누르면 기본 디밍
- 무선 프로그래밍을 위한 NFC 기술
- 내장 DALI 인터페이스 DT6
- 중앙에 공급되는 DC 비상 작업 DT19
- CLO 보상
- 보호: 단회로 / 과온 / 과전압
- 높은 주변 온도에서 전류를 감소시키는
- 메모리 기능이 있는 덤을 누르세요
- 5년 보증
기술 매개 변수
| 마이크로 시리즈: KL12C-PDiiN | |
|---|---|
| 입력 사양 | |
| 작동 전압 | 198-264Vac 50Hz/60Hz |
| 정형 입력 전압 | 220-240Vac 50Hz/60Hz |
| DC 입력 전압 범위 | 200-240Vdc |
| 입력 전류 | 0.07A 맥스 |
| 입력 입력 전류 | <15A (반류 펄스 너비 100μs) @230Vac |
| 전력 요인 (@230V 100% 부하) | ≥ 0.9C |
| 전체 하모닉 왜곡 | 전형적: 15% (@230Vac, 100% 부하) |
| 대기 전력 | ≤0.5W (@PUSH 또는 DALI가 꺼지면 230Vac) |
| 효율성 (@230Vac, 100% 부하) | 83% |
| 배선 방법 | 00.75-1.5mm2 |
| 출력 사양 | |
|---|---|
| 작동 모드 | 일정한 흐름 |
| 부하 유형 | LED |
| 리플 요구 사항 | 플래커 값: 전체 디밍 범위에서 5% 미만 |
| 시작 시간 | < 1s (@ 230Vac); < 0.5s (@ 200Vdc) |
| 무부하 출력 전압 | 55V DC 최대 |
| 부하 출력 전압 범위 | 3~40V DC |
| 전량 출력력 | 12W |
| 부하 출력 전류 | 150~500mA |
| 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% |
| 배선 방법 | 밀기 터미널, 와이어 직경: 0.75-1.5mm2 |
| 제어 방법 | |
|---|---|
| 기본 PUSH 디밍 | 기본 PUSH 디밍 (최대 선도 길이는 20M) |
| 디밍 범위 | 기본 PUSH 및 DALI 디밍: 0%-100% |
| DALI 디밍 | DALI 디밍 (최대 선도 길이는 300m) |
| 보호 및 환경 | |
|---|---|
| 온도 보호 이상의 출력 | 네, 자기 회복 기능 없이 (수렴 가능) |
| 출력 단회전 보호 | 네, 자기 회복 기능이 있습니다. |
| 작동 온도/ 습도 | -25°C~50°C 습도: 85% (비 응축) |
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% |
| 최대 케이스 온도 (Tc) | 85°C |
| 안전 및 인증 | |
|---|---|
| EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| DALI 프로토콜 표준 | IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19 |
| 안전 표준 | EN61347-1 EN61347-2-13 |
| 인증 | CE, CB, ENEC, SAA |
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입력 "LN" - 출력 "SEC") |
| 물리적 사양 | |
|---|---|
| 보호 수준 | IP20 |
| 보호의 종류 | 클래스 II |
| 설비 유형 | 독립적인 설비 |
| 크기 (크림과 함께) | 88×52×25.5mm |
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 |
| PUSH 디밍 동기화 | 평행: 최대 15개 시리즈: 최대 25개 |
| 포장 요구 사항 | PE 봉지 + 지침 + 크래프트 상자 + 랩보드 + 외면 카튼 (K=A) |
| 무게 (크림과 함께) | 80.2±5g |
| 생활 | 5년 @Ta 완전 부하 |
참고: 모든 매개 변수는 지정되지 않은 경우 230Vac와 25도 환경의 입력 전압에서 테스트됩니다.
크기
배선 다이어그램
그림. DALI 디밍
그림 B 푸시 디밍
저하 및 희미화 곡선
전류 대응 전압
| 전류 (mA) | 포마크스 (W) | 아웃 (V) |
|---|---|---|
| 150 | 6.0 | 3~40 |
| 200 | 8.0 | 3~40 |
| 250 | 10.0 | 3~40 |
| 300 | 12.0 | 3~40 |
| 350 | 12.3 | 3~35 |
| 400 | 12.0 | 3~30 |
| 450 | 12.2 | 3~27 |
| 500 | 12.0 | 3~24 |
전형적인 전류 데이터 세트는 LED 장착 장치 모델을 선택할 때 참조됩니다. 1mA 단계에 조정 가능한 모바일 APP를 사용하여 NFC로 더 많은 전류 수준을 설정 할 수 있습니다.
메리텍 NFC 앱 다운로드 코드를 스캔
운영 지침
- 켜고 끄는:PUSH 스위치를 짧게 누르면 (0.1s-1s), LED 드라이버가 켜지거나 꺼집니다.
- 덤핑:푸시 스위치를 누르고 유지하십시오. LED 드라이버는 1-100%의 둔화 범위로 희미화, 밝기 또는 둘 다 달성 할 수 있습니다.
- 기억력:PUSH 디밍은 디밍 메모리 기능이 있습니다.
- 디밍 동기화:같은 PUSH 스위치에 연결된 전력은 PUSH 스위치를 15초 이상 누르고 누르면 동기화될 수 있습니다.
- DALI 디밍 모드:전원 공급 장치를 DALI 시스템에 연결하면 DALI 호스트에 의해 덤핑이 가능합니다. 덤핑 범위는 0-100%입니다.
중요 안전 사항
- 입력 전력을 켜기 전에 LED 드라이버가 부하에 연결되어야 합니다. 그렇지 않으면 LED 드라이버가 손상될 수 있습니다.
- LED 드라이브 입력이 꺼지면 출력에서 잔류 전압이 발생하여 약 3분 동안 유지될 수 있습니다.
- NFC를 통해 매개 변수를 설정하기 전에 드라이버가 꺼져 있는지 확인하십시오.
