50-130Vdc 출력 및 250-500mA의 다양한 출력 전류를 지원하는 46W DALI DT8 디밍 가능 LED 전원 공급 장치, 5년 보증
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 동작 전압 | 220-240Vac 50Hz /60Hz | 역율 | ≥0.95 @230VAC(완전 부하) |
|---|---|---|---|
| 대기 전력 | ≤0.5W(@230Vac) | 효율성 | 85% 최대 @230VAC (최대 부하) |
| 작동 모드 | DALI2 디밍 & 색온도 변경 & PUSH 디밍 | 설치 치수 | 284*30*20.5mm |
| 보증 | 5년 | 출력 변동 전류 | 250-500MA |
제품 설명

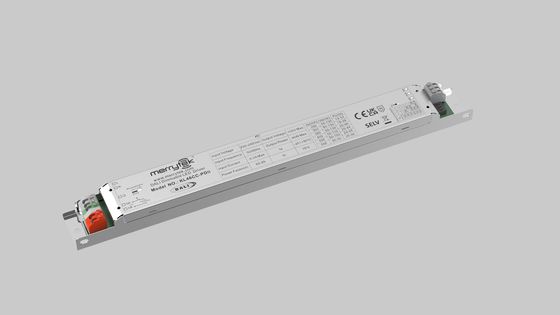

46W DALI DT8 Dimmable LED 전원 공급 50-130Vdc 출력 및 다중 출력 전류 250-500mA 및 5 년 보증
[제품의 특징]
- 전체 디밍 범위에서 깜빡임이 없습니다.
- 대기 전력 0.5W 이하
- 버튼을 누르면 기본 디밍
- 내장 DALI 인터페이스 DT8
- 보호: 단회로 / 과온 / 과전압
- 높은 주변 온도에서 전류를 감소시키는 것
- 메모리 기능이 있는 덤을 누르세요
- 5년 보증
[변수]]
| 입력 | 작동 전압 | 198-264VAC 50Hz /60Hz | ||||||
| 정형 입력 전압 | 220-240VAC 50Hz /60Hz | |||||||
| DC 입력 전압 범위 | 200-240VDC | |||||||
| 입력 커튼 | 0.25A 최대 | |||||||
| 입력 입력 전류 | <15A (반류 펄스 너비 100US) @230VAC | |||||||
| 전력 요인 | ≥0.95 @230VAC (완전 부하) | |||||||
| 전체 하모닉 왜곡 | 전형적: 15% (@230Vac, 100% 부하) | |||||||
| 대기 전력 | ≤0.5W ((@230Vac) | |||||||
| 효율성 | 최대 85% @230VAC (완전 부하) | |||||||
| 배선 방법 | 밀기 터미널, 와이어 가로 절단:00.75-1.5mm2 | |||||||
|
자동 차단기 (선의 전류를 계산) |
종류 | B10 | B13 | B16 | B20 | B25 | / | |
| 번호 | 20 | 25 | 30 | 40 | 50 | / | ||
| 종류 | C10 | C13 | C16 | C20 | C25 | C32 | ||
| 번호 | 30 | 43 | 50 | 60 | 80 | 100 | ||
| 출력 | 작동 모드 | 일정한 흐름 | ||||||
| 부하 유형 | LED | |||||||
| 리플 요구 사항 (블릭링 또는 블릭링 없는) | 플래커 값: 전체 디밍 범위에서 2% 미만 | |||||||
| 시작 시간 | <1s (@230Vac) | |||||||
| 무부하 출력 전압 | 150VDC 최대 | |||||||
| 부하 출력 전압 범위 | 50-130VDC | |||||||
| 전량 출력력 | 최대 46W | |||||||
| 부하 출력 전류 | 250~500mA: 자세한 내용은 |
|||||||
| 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% | |||||||
| 배선 방법 | 밀기 터미널, 와이어 가로 절단:00.75-1.5mm2 | |||||||
| 제어 방법 | 기본 PUSH 디밍 | 기본 PUSH 디밍 (Max.lead length:20M) | ||||||
| 디밍 범위 | 기본 PUSH 및 DALI 디밍: 2%-100% | |||||||
| DALI 디밍 | DALI 디밍 (Max.lead length:300M) | |||||||
| 예외P회전R엑이어먼트 | 온도 이상 출력 보호 |
네, 자기 복구 기능 없이요 (수요가 가능합니다) | ||||||
| 출력 단회전 보호 | 네, 자기 복구 기능 없이요 (수요가 가능합니다) | |||||||
|
운영 환경 |
작동 온도/ 습도 | -25°C~50°C 습도:85% (비 응축) | ||||||
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% | |||||||
| 최대 케이스 템퍼 (Tc) | 85°C | |||||||
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||||||
| DALI 프로토콜 표준 | IEC62386-101 / 102 / 207 DT6 / 209 DT8 | |||||||
| 안전 표준 | EN61347-1 EN61347-2-13 | |||||||
| 인증 | CE | |||||||
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입출력 N- 출력 SEC) | |||||||
| 다른 것 | 보호 수준 | IP20 | ||||||
| 보호의 종류 | 클래스 I | |||||||
| 내장 설치 | 284*30*20.5mm | |||||||
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 | |||||||
| PUSH 디밍 동기화 | 최대 15개 | |||||||
| 포장 요구 사항 | PE 봉지 + 흰색 상자 + 지침 + 접시판 + 외면 카튼 ((K=A) | |||||||
| 무게 | 200g | |||||||
| 생활 | 5년 @Ta 완전 부하 | |||||||
| 참고: 모든 매개 변수는 지정되지 않은 경우 230VAC의 입력 전압과 25 °C의 환경에서 시험된다. | ||||||||
[차원]]
[회전 도표]]
그림 ADALI희미하다밍 피그BDIM를 누르세요밍
[저하]
[디밍 곡선]]
[현류 대응 전압]
| 전류 (mA) | DIP | 포맥스 (Pomax)) | 아웃 (V) | |||
| 1 | 2 | 3 | ||||
| 250 | - | - | - | 33 | 50 | 130 |
| 300 | ON | - | - | 39 | 50 | 130 |
| 350 | - | ON | - | 46 | 50 | 130 |
| 400 | ON | ON | - | 44 | 50 | 110 |
| 450 | ON | - | ON | 45 | 50 | 100 |
| 500 | ON | ON | ON | 46 | 50 | 92 |
[ON/OFF 및 디밍 동작 설명]
A. PUSH 스위치를 짧게 누르면 LED 드라이버가 켜지거나 꺼집니다.
B. 디밍: 푸시 스위치 (1S-8S) 를 누르고 누르면 LED 드라이버가 디밍, 밝기 또는 디밍을 달성 할 수 있습니다. 디밍 범위는 2-100%입니다.
C. 색 온도 조절:
단계 1, PUSH 가등을 끄고, 단계 2, 현재 밝기부터 색 온도를 조절하기 위해 PUSH를 누르고 누르고 누르십시오. PUSH를 풀고, 다시 PUSH를 누르고 누르십시오.색 온도를 반대 방향으로 조절합니다.; 5초 동안 작동하지 않습니다, 색상 조정 모드 종료.
D. 메모리: PUSH 디밍은 디밍 메모리 기능을 갖는다.
E. 디밍 동기화: 동일한 PUSH 스위치에 연결 된 전력은 PUSH 스위치를 15S 이상 누르고 잡고 동기화 할 수 있습니다.
F. DALI 디밍 모드: 전원 공급 장치를 DALI 시스템에 연결하고 DALI 호스트에 의해 디밍 할 수 있습니다. 디밍 범위는 0-100%입니다.
[ 필요 사항 ] A의향]
1) 입력 전원을 켜기 전에 LED 스핀더가 부하에 연결되어야합니다. 그렇지 않으면 LED 스핀더가 손상 될 수 있습니다.
2) LED 드라이브 입력이 꺼지면 출력에서 잔류 전압이 발생하여 약 3 분 동안 유지 될 수 있습니다.
