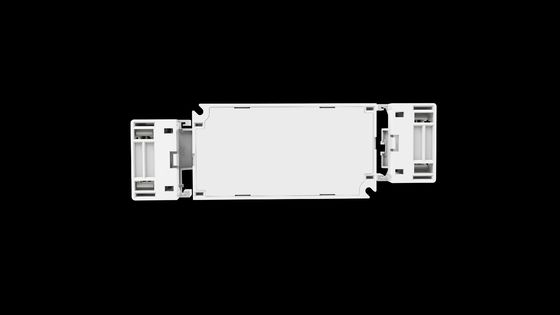

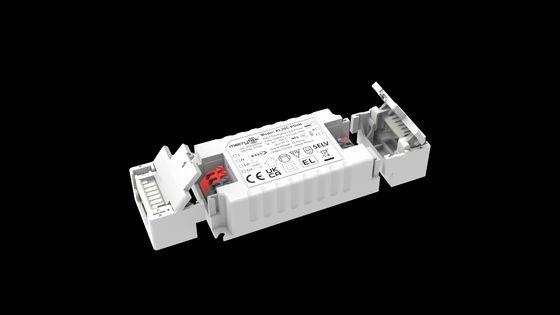

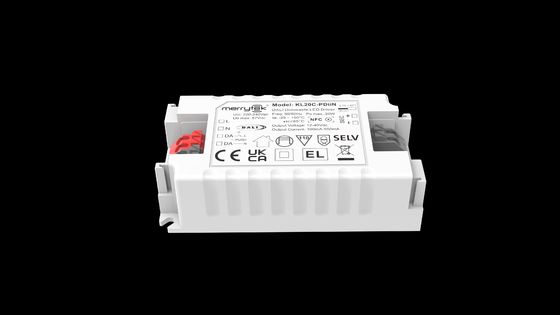

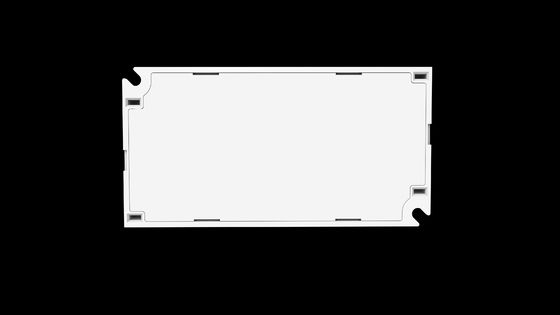

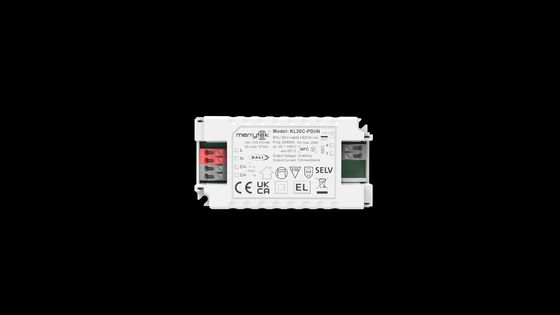

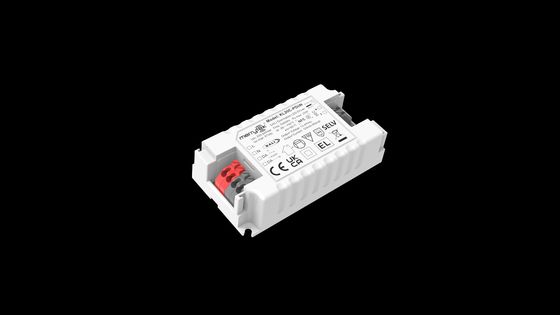

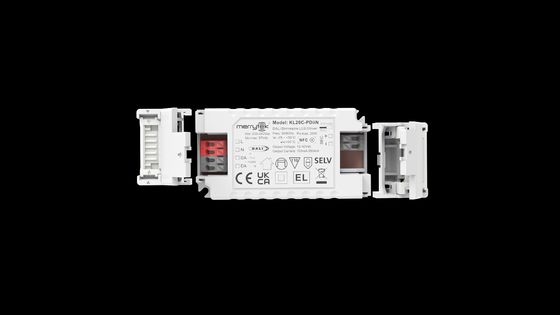

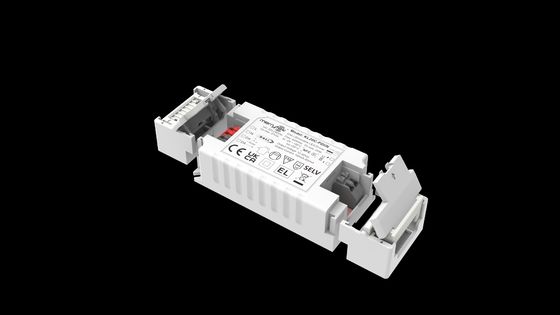

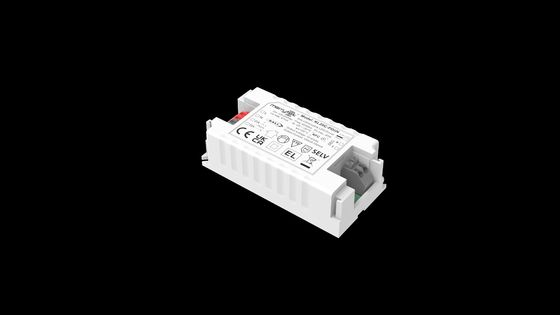

20W DALI2 DT6 500ma 일정한 전류 LED 드라이버 NFC 프로그래밍 가능 5 년 보증 기간
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 동작 전압 | 220-240Vac 50Hz /60Hz | 역율 | ≥0.93 @230vac − (풀로드 갤러리) |
|---|---|---|---|
| 대기 전력 | ≤0.5W(@230Vac) | 효율성 | 86% 최대. @230VAC (완전 부하) |
| 작동 모드 | DALI2 디밍 및 푸시 디밍 | 설치 치수 | 116*40.5*22mm |
| 보증 | 5년 | 출력 변동 전류 | 100-550MA |
| 강조하다 | 500mA 일정한 전류 LED 드라이버,20W 정류 LED 드라이버,NFC 프로그래밍 가능한 일정한 전류 LED 드라이버 |
||
제품 설명
20W DALI2 DT6 500mA 정전류 LED 드라이버 NFC 프로그래밍 가능, 5년 보증 기간
[제품 특징2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
- 전체 디밍 범위에서 플리커 프리
- 대기 전력 0.5W 미만
- 푸시 버튼을 이용한 1차 디밍
- 무선 프로그래밍을 위한 NFC 기술
- 내장 DALI 인터페이스 DT6
- 중앙 공급 DC 비상 작동 DT19
- CLO 보상
- 보호: 단락 / 과열 / 과전압
- 높은 주변 온도에 대한 전류 디레이팅
- 메모리 기능이 있는 푸시 디밍
- 5년 보증
[매개변수2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
| 마이크로 시리즈 | KL10C-PDiiN | Pomax(W) | KL35C-PDiiN | |||||||||||||
| 입력 | 작동 전압 | 198-264Vac 50Hz/60Hz | ||||||||||||||
| 정격 입력 전압 | 220-240Vac 50Hz/60Hz | |||||||||||||||
| DC 입력 전압 범위 | 200-240Vdc | |||||||||||||||
| 입력 전류 | 최대 0.06A | 최대 0.11A | 최대 0.19A | |||||||||||||
| 입력 돌입 전류 | <15A (반 전류 펄스 폭 100μs) @230Vac | |||||||||||||||
| 역률(@230V 100% 부하) | ≥ 0.9C | ≥ 0.93 | ≥ 0.95 | |||||||||||||
| 총 고조파 왜곡 | 일반: 15% (@230Vac, 100% 부하) | |||||||||||||||
| 대기 전력 | ≤0.5W (@230Vac, PUSH 또는 DALI 끄기) | |||||||||||||||
| 효율(@230Vac, 100% 부하) | 81% | 86% | 87% | |||||||||||||
| 배선 방식 | 0.75mm2 | 0.75-1.5mm2 | ||||||||||||||
|
자동 회로 차단기
|
KL10C-PDiiN (전선 내 전류 계산) | |||||||||||||||
| 유형 | B10 | B13 | B16 | B20 | B25 | / | ||||||||||
| 수 | 19.8 | 50 | 65 | 85 | 12~ | / | ||||||||||
| 유형 | C10 | C13 | C16 | C20 | C25 | C32 | ||||||||||
| 수 | 70 | 90 | 110 | 140 | 170 | 220 | ||||||||||
| KL20C-PDiiN (전선 내 전류 계산) | ||||||||||||||||
| 유형 | B10 | B13 | B16 | B20 | B25 | / | ||||||||||
| 수 | 25 | 35 | 45 | 55 | 65 | / | ||||||||||
| 유형 | C10 | C13 | C16 | C20 | C25 | C32 | ||||||||||
| 수 | 60 | 70 | 80 | 110 | 130 | 160 | ||||||||||
| KL35C-PDiiN (전선 내 전류 계산) | ||||||||||||||||
| 유형 | B10 | B13 | B16 | B20 | B25 | / | ||||||||||
| 수 | 25 | 30 | 19.8 | 50 | 60 | / | ||||||||||
| 유형 | C10 | C13 | C16 | C20 | C25 | C32 | ||||||||||
| 수 | 19.8 | 55 | 60 | 80 | 105 | 130 | ||||||||||
| 출력 | 작동 모드 | 정전류 | ||
| 부하 유형 | LED | |||
| 리플 요구 사항 (플리커 또는 플리커 프리) | 플리커 값: 전체 디밍 범위에서 5% 미만 | |||
| 시작 시간 | <1s (@230Vac) | |||
| 무부하 출력 전압 | 최대 50V DC | 최대 55V DC | 최대 55V DC | |
| 부하 출력 전압 범위 | 3-40V DC | 12-40V DC | 12-40V DC | |
| 최대 부하 출력 전력 | 10W | 20W | 35W | |
| 부하 출력 전류 | 150-350mA | 100-550mA | 500-1050mA | |
| 정전류/전압 정밀도 | 정전류 정밀도 ±5% | |||
| 배선 방식 | 0.5mm2 | 푸시 단자, 전선 단면: 0.75-1.5mm2 | ||
| 제어 방식 | 1차 PUSH 디밍 | 1차 PUSH 디밍 (최대 리드 길이: 20M) | ||
| 디밍 범위 | 1차 PUSH & DALI 디밍: 0%-100% | |||
| DALI 디밍 | DALI 디밍 (최대 리드 길이: 300M) | |||
| 예외P보호R요구 사항 | 출력 과열 보호 |
예, 자체 복구 기능 없음(문의 가능) | ||
| 출력 단락 보호 | 예, 자체 복구 기능 없음(문의 가능) | |||
|
작동 환경 |
작동 온도/습도 | -25℃~50℃ 습도: 85% (비응축) | ||
| 보관 온도/습도 | -40℃~80℃, 습도: 10%–95% | |||
| 최대 케이스 온도(Tc) | 85℃ | |||
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||
| DALI 프로토콜 표준 | IEC62386-102, IEC62386-207 DT6 251 252 253 | |||
| 안전 표준 | EN61347-1 EN61347-2-13 | |||
| 인증 | CE | |||
| 내전압 | 3750Vac, 5mA, 60s (입력 “L N”- 출력 “SEC”) | |||
| 기타 | 보호 등급 | IP20 | ||
| 보호 유형 | Class II | |||
| 설치 유형 | 독립 설치 및 내장 설치 | |||

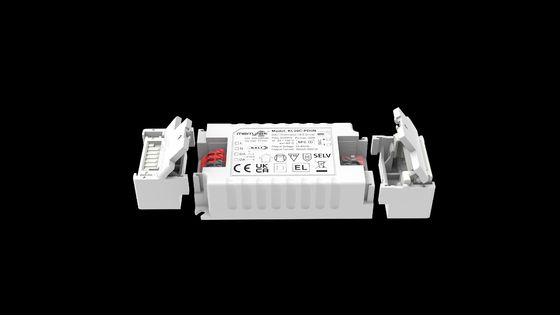

| 크림핑 포함 | / | 116*40.5*22mm | 136*42.5*24mm | |
| 크림핑 없음 | 64.5*40*23mm | 78*40.5*22mm | 96*42.5*24mm | |
| 블랙아웃 메모리 기능 | 예, PUSH 블랙아웃 메모리 | |||
| PUSH 디밍 동기화 | 최대 15개 유닛 | |||
| 포장 요구 사항 | PE 백+설명서+클래프보드+외부 상자(K=A) | |||
| 무게(크림핑 포함) | / | 86.9±5g | 115.1±5g | |
| 무게(크림핑 없음) | 54±5g | 100.5±5g | 132.7±5g | |
| 수명 | 5년 @Ta 최대 부하 | |||
| 참고: 모든 매개변수는 230VAC 입력 전압 및 25 °C 환경에서 테스트되었습니다(별도 명시되지 않는 한). | ||||
[치수2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
[배선도2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
그림 A DALI 디밍]그림B 푸시 디밍[디레이팅 및 디밍 곡선]
[전류 해당 전압2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
KL20C-PDiiN2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
| Pomax(W) | |||
| Uout(V) | 100 | 4.0 | |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 40 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | 19.8 |
| 12~ | 36 | 일반적인 전류 데이터 세트는 LED 설비 모델을 선택할 때 참고용입니다. 모바일 앱을 사용하여 NFC로 1mA 단위로 조정하여 더 많은 전류 레벨을 설정할 수 있습니다. | Merrytek NFC를 다운로드하려면 코드를 스캔하십시오. |
[
ON/OFF 및 디밍 작동 설명
]A. PUSH 스위치를 짧게 누르면(짧게 누르는 시간 0.1s-1s) LED 드라이버가 켜지거나 꺼집니다.2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
C. 메모리: PUSH 디밍에는 디밍 메모리 기능이 있습니다.
D. 디밍 동기화: 동일한 PUSH 스위치에 연결된 전원은 PUSH 스위치를 15초 이상 길게 눌러 동기화할 수 있습니다.
E. DALI 디밍 모드: 전원을 DALI 시스템에 연결하면 DALI 호스트로 디밍할 수 있습니다. 디밍 범위는 0-100%입니다.
[ 주의 사항
A
ttention ]1) LED 드라이버는 입력 전원을 켜기 전에 부하에 연결해야 합니다. 그렇지 않으면 LED 드라이버가 손상될 수 있습니다.2) LED 드라이버 입력 전원이 꺼진 후 출력에 잔류 전압이 남아 약 3분 동안 유지될 수 있습니다.
3) NFC를 통해 매개변수를 설정하기 전에 드라이버의 전원이 꺼져 있는지 확인하십시오.
