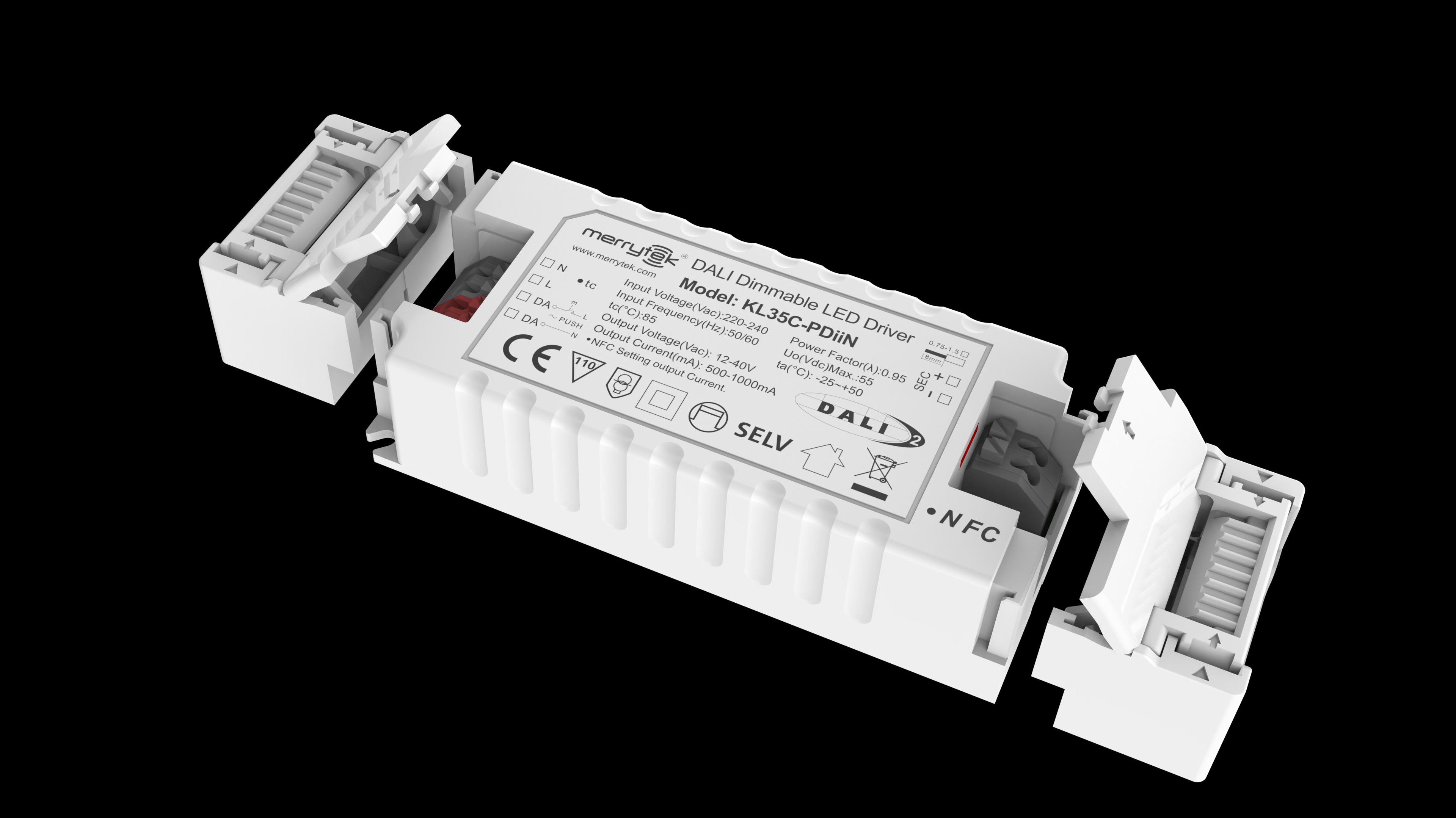

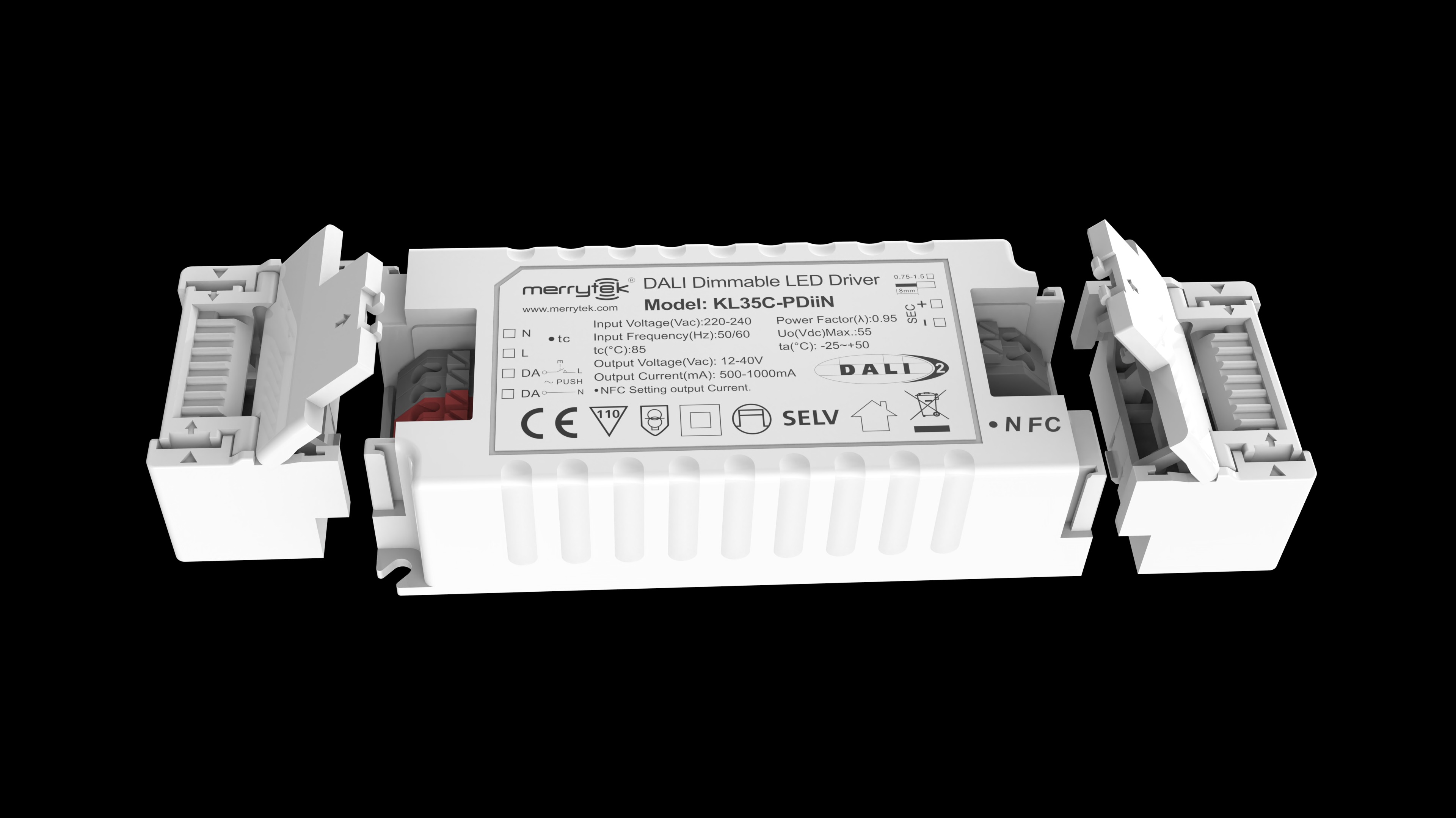

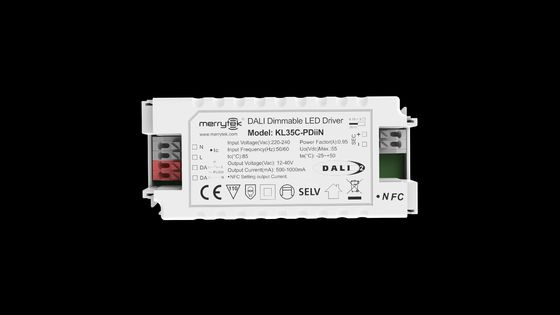

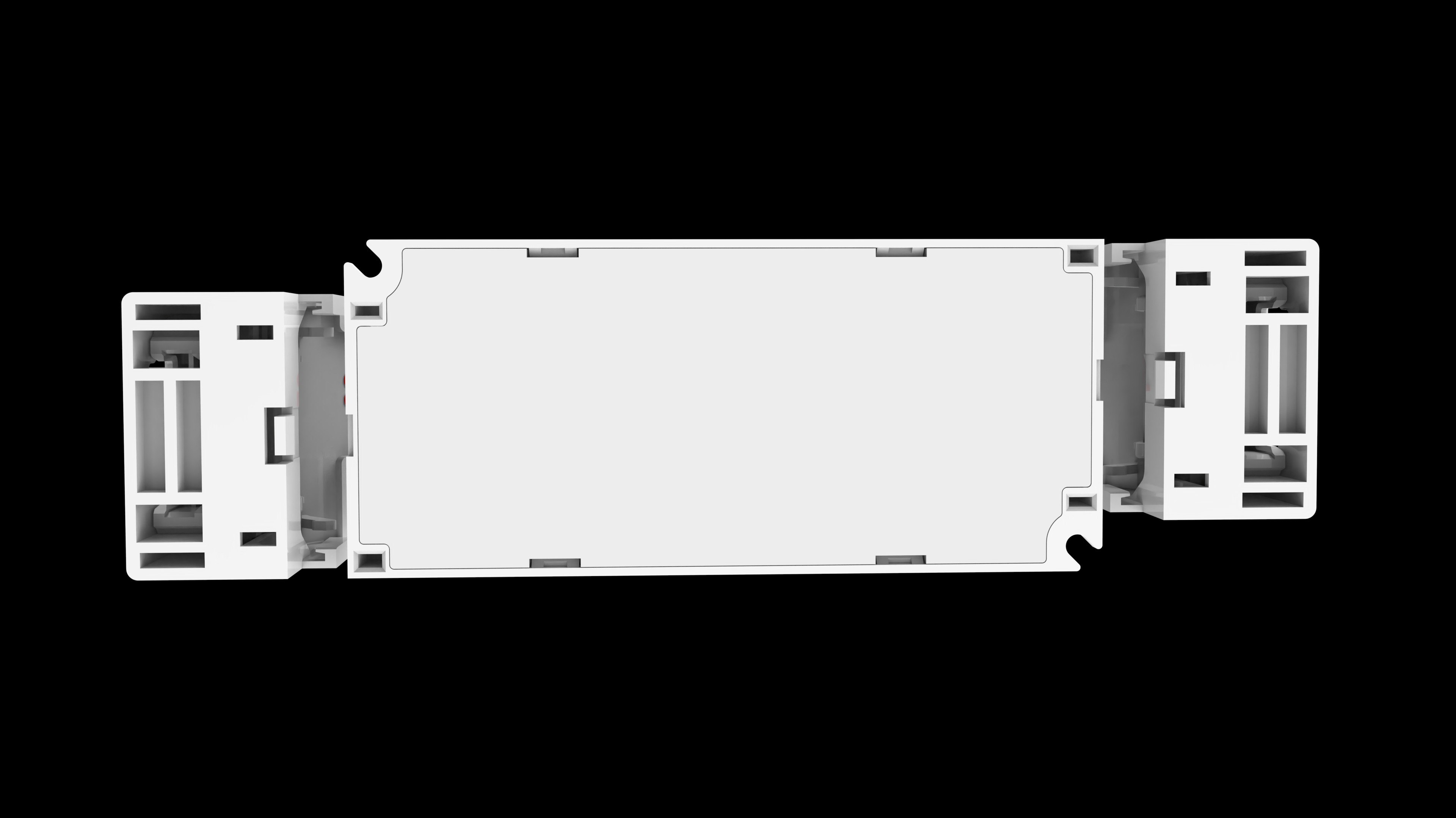

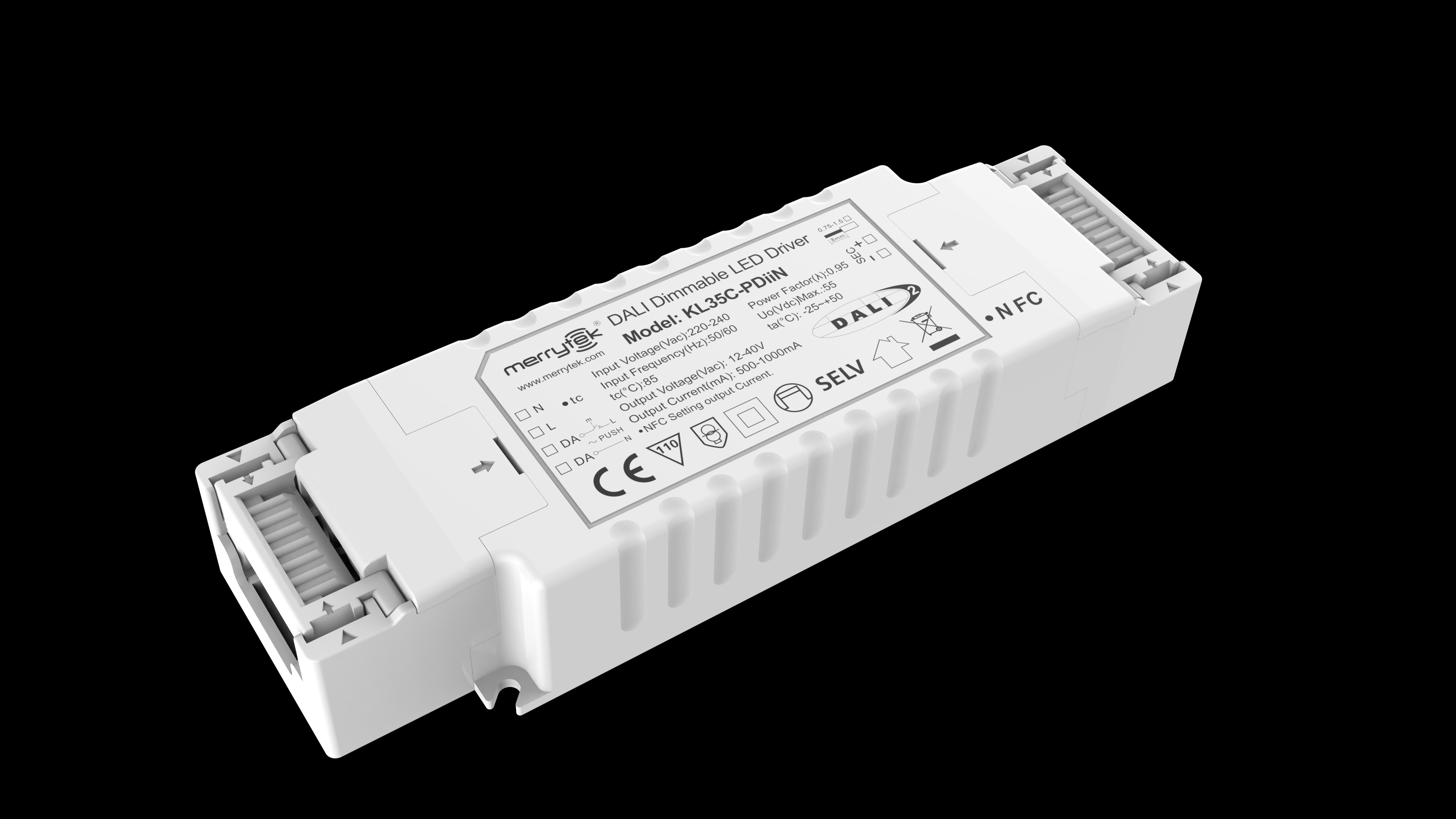

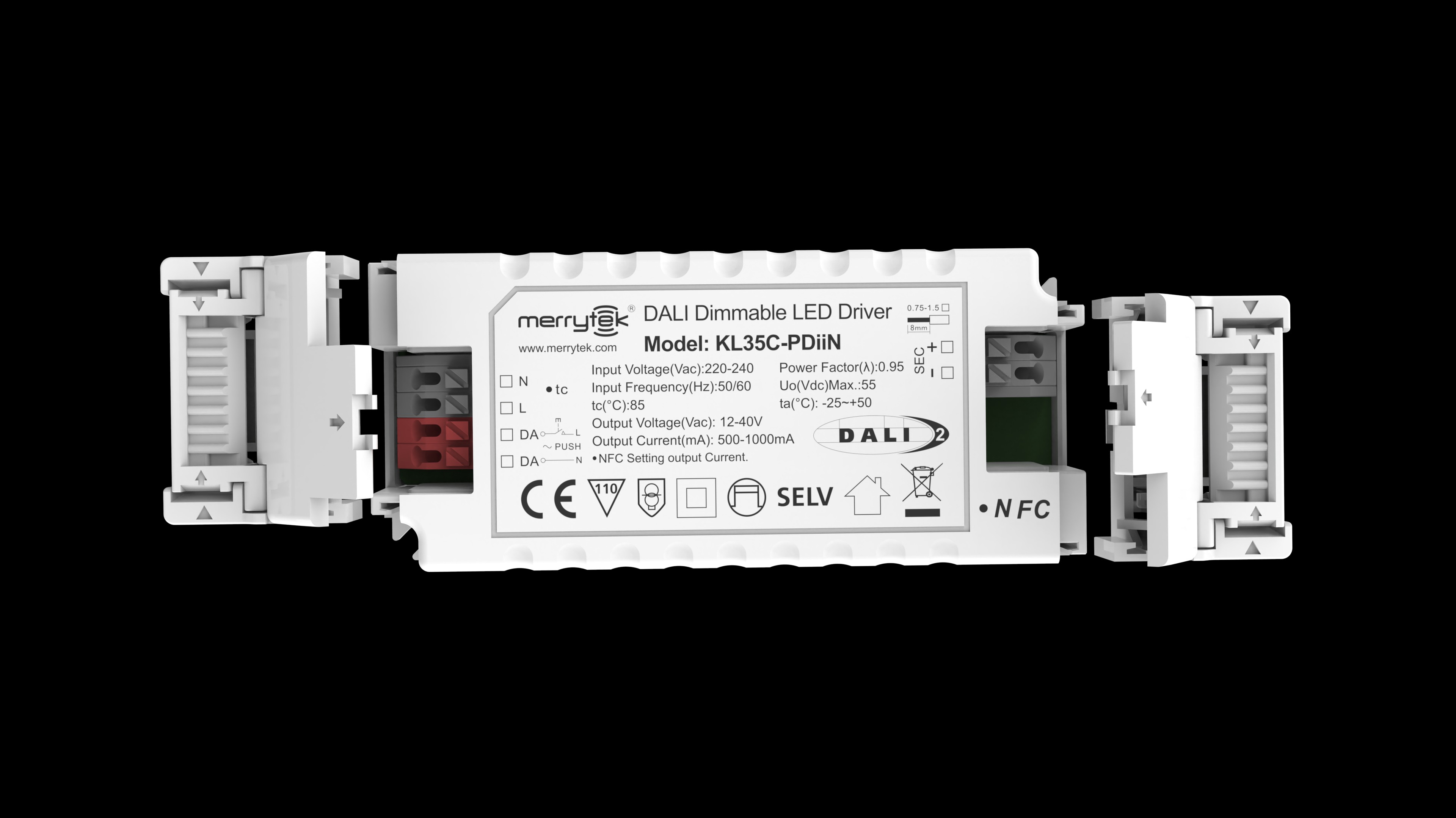

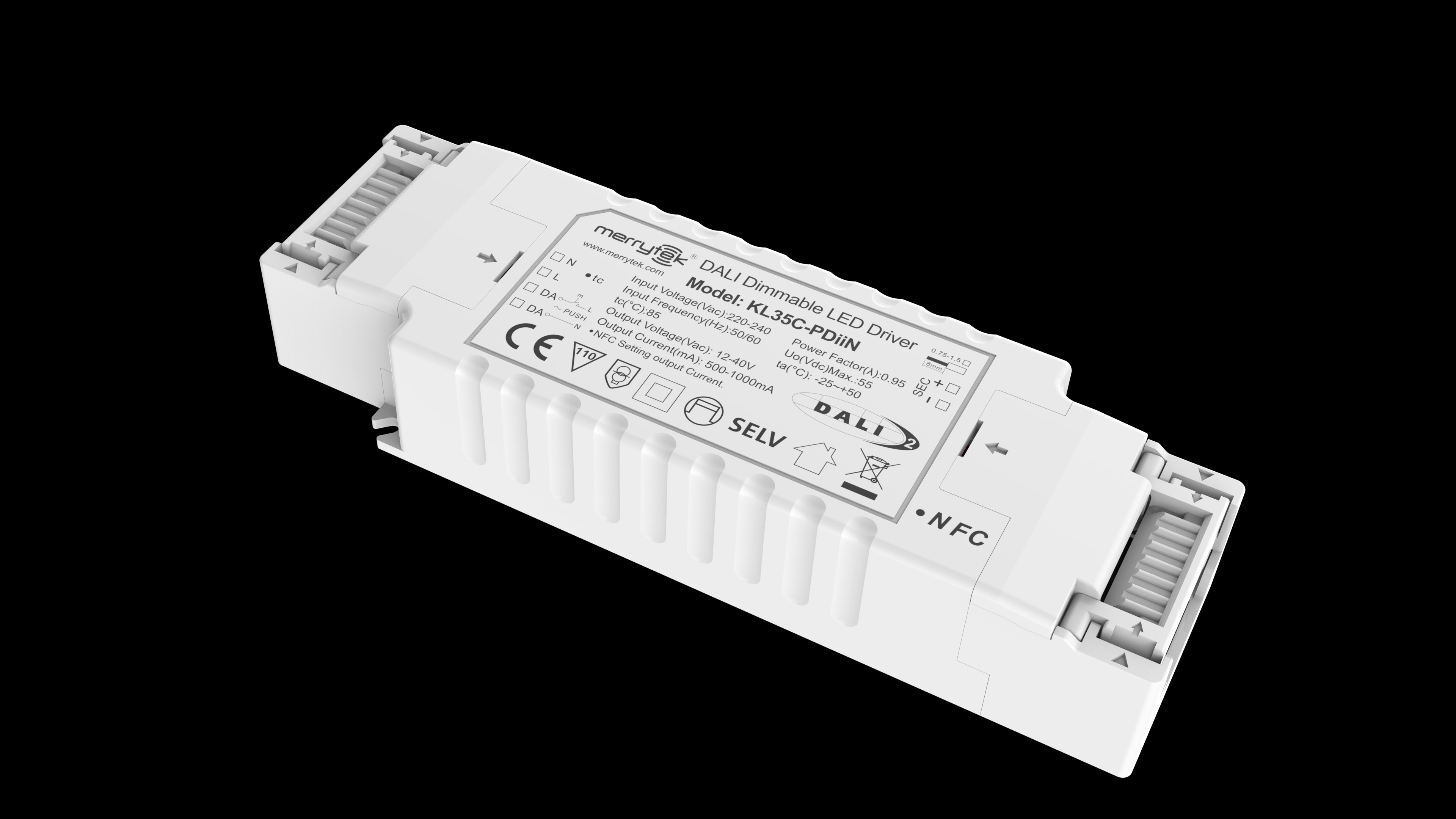

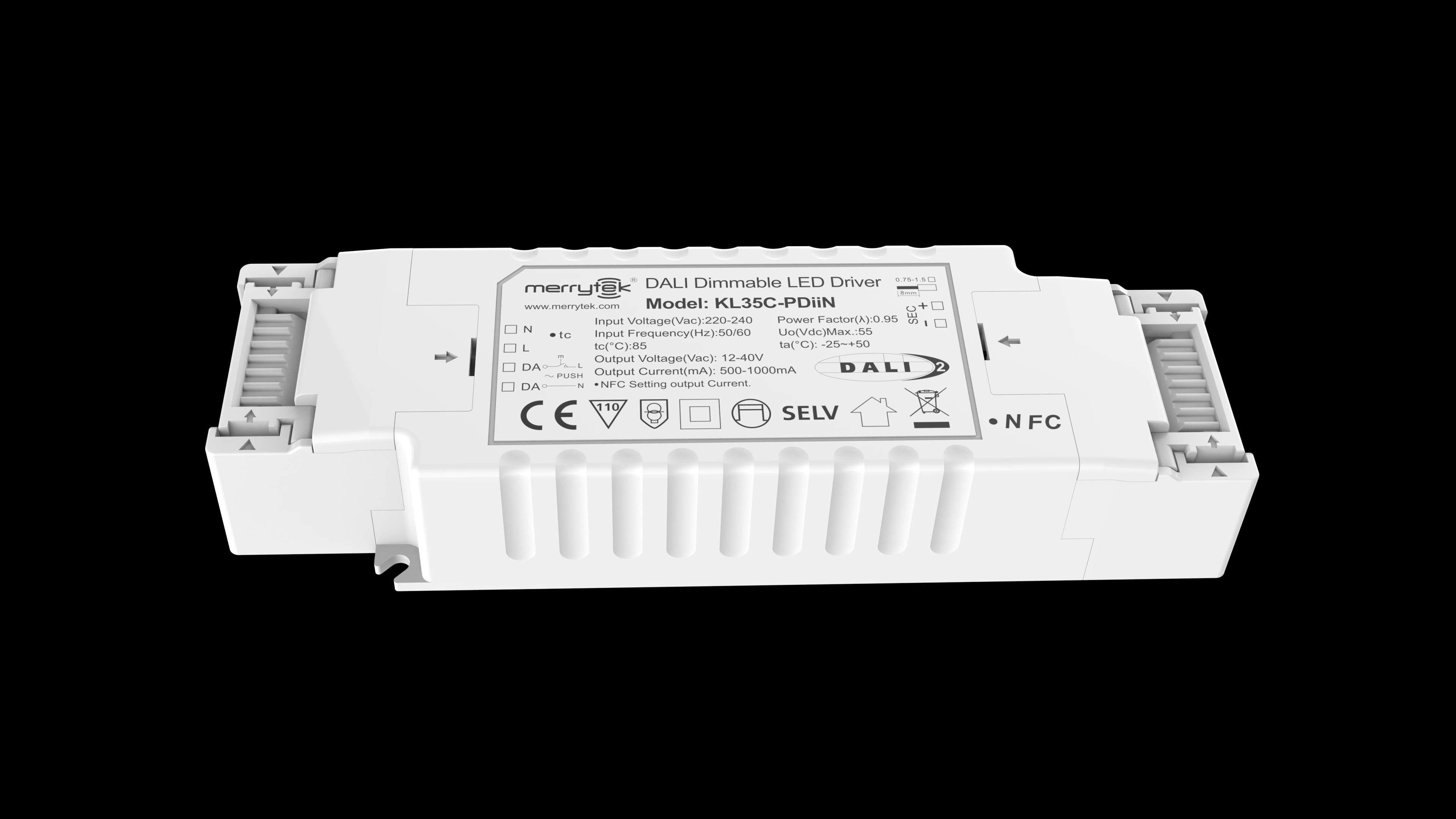

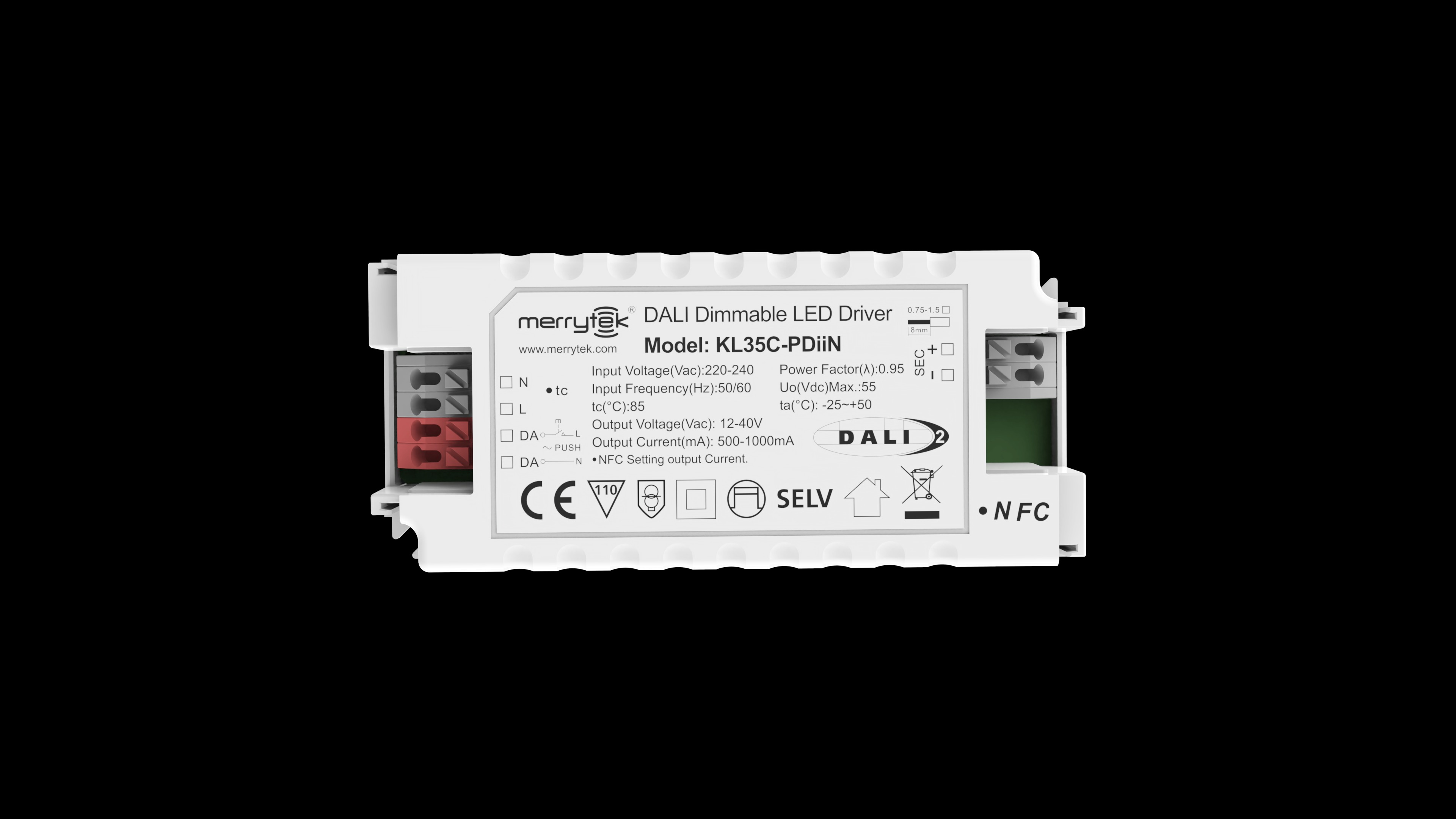

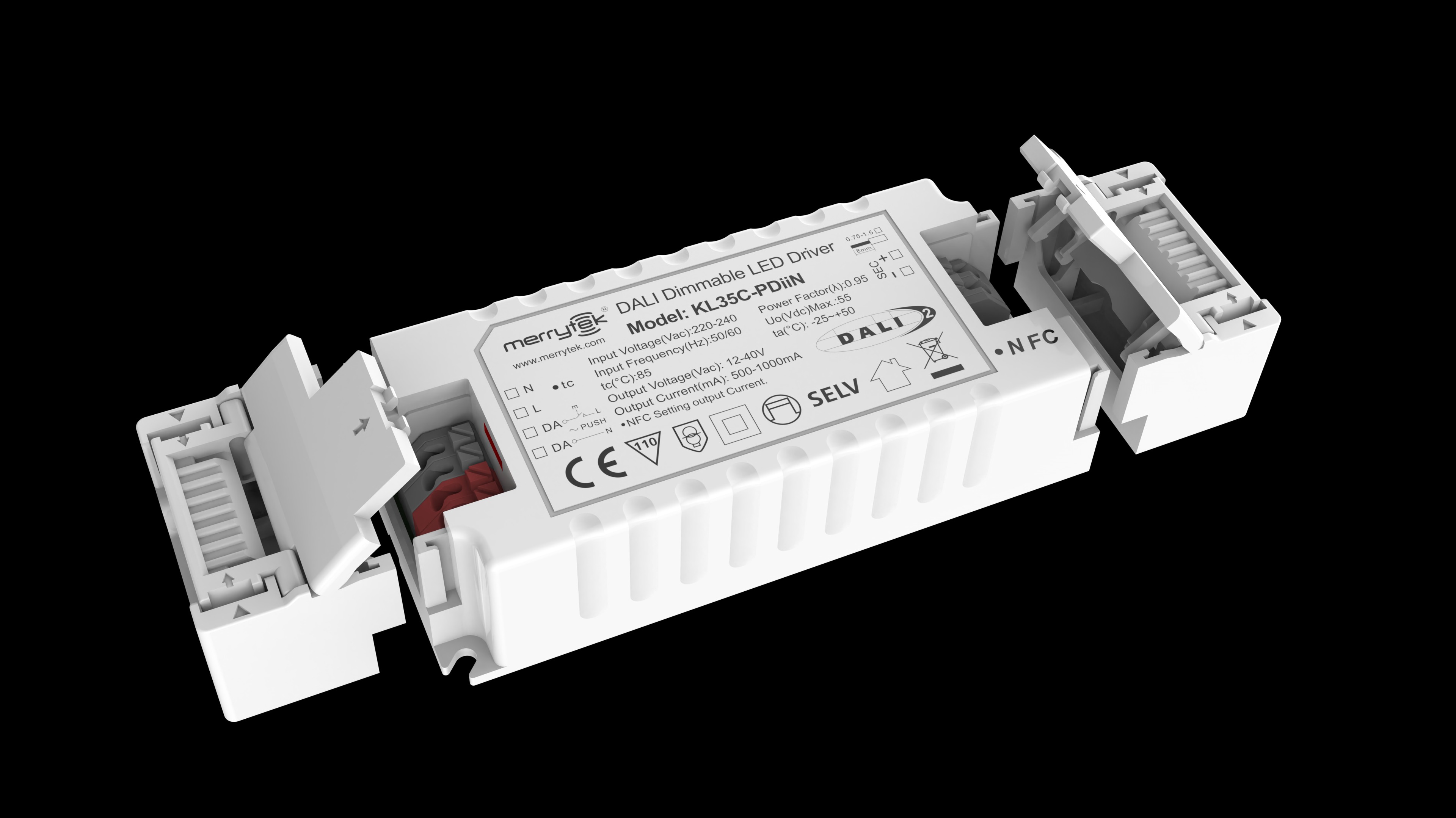

35W DALI2 & PUSH 디밍 정전류 LED 드라이버 500-1050mA (NFC 프로그래밍 가능)
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 동작 전압 | 220-240Vac 50Hz /60Hz | 역율 | ≥0.95 @230VAC(완전 부하) |
|---|---|---|---|
| 대기 전력 | ≤0.5W(@230Vac) | 효율성 | 87%Max. 87%최대. @230VAC （Full load） @230VAC(완전 부하) |
| 작동 모드 | DALI2 디밍 및 푸시 디밍 | 설치 치수 | 136*42.5*24mm |
| 보증 | 5년 | 출력 변동 전류 | 500-1050MA |
| 강조하다 | 35W 정전류 LED 드라이버,DALI2 디밍 정전류 LED 드라이버,PUSH 디밍 정전류 LED 드라이버 |
||
제품 설명
35W DALI2 & PUSH 둔화 일정한 전류 드라이버 NFC 프로그래밍 가능한 LED 드라이버 500-1050mA
[제품의 특징]
- 전체 디밍 범위에서 깜빡임이 없습니다.
- 대기 전력 0.5W 이하
- 버튼을 누르면 기본 디밍
- 무선 프로그래밍을 위한 NFC 기술
- 내장 DALI 인터페이스 DT6
- 중앙에 공급되는 DC 비상 작업 DT19
- CLO 보상
- 보호: 단회로 / 과온 / 과전압
- 높은 주변 온도에서 전류를 감소시키는 것
- 메모리 기능이 있는 덤을 누르세요
- 5년 보증
[변수]]
| 마이크로 시리즈 | KL10C-PDiiN | KL20C-PDiiN | KL35C-PDiiN | |||||||||||||
| 입력 | 작동 전압 | 198-264Vac 50Hz/60Hz | ||||||||||||||
| 정형 입력 전압 | 220-240Vac 50Hz/60Hz | |||||||||||||||
| DC 입력 전압 범위 | 200-240Vdc | |||||||||||||||
| 입력 전류 | 0.06A 최고 | 0.11A 맥스 | 0.19A 맥스 | |||||||||||||
| 입력 입력 전류 | <15A (반류 펄스 너비100μs) @230Vac | |||||||||||||||
| 전력 요인 ((@230V100% 부하) | ≥ 0.9C | ≥ 093 | ≥ 095 | |||||||||||||
| 전체 하모닉 왜곡 | 전형적인:15% (@230Vac, 100% 부하) | |||||||||||||||
| 대기 전력 | ≤0.5W (@PUSH 또는 DALI가 꺼지면 230Vac) | |||||||||||||||
| 효율성 ((@230Vac,100% 부하) | 81% | 86% | 87% | |||||||||||||
| 배선 방법 | 0.75mm2 | 00.75-1.5mm2 | ||||||||||||||
|
자동 차단기
|
KL10C-PDiiN (선속 전류를 계산) | |||||||||||||||
| 종류 | B10 | B13 | B16 | B20 | B25 | / | ||||||||||
| 번호 | 40 | 50 | 65 | 85 | 100 | / | ||||||||||
| 종류 | C10 | C13 | C16 | C20 | C25 | C32 | ||||||||||
| 번호 | 70 | 90 | 110 | 140 | 170 | 220 | ||||||||||
| KL20C-PDiiN (선속 전류를 계산) | ||||||||||||||||
| 종류 | B10 | B13 | B16 | B20 | B25 | / | ||||||||||
| 번호 | 25 | 35 | 45 | 55 | 65 | / | ||||||||||
| 종류 | C10 | C13 | C16 | C20 | C25 | C32 | ||||||||||
| 번호 | 60 | 70 | 80 | 110 | 130 | 160 | ||||||||||
| KL35C-PDiiN (선속 전류를 계산) | ||||||||||||||||
| 종류 | B10 | B13 | B16 | B20 | B25 | / | ||||||||||
| 번호 | 25 | 30 | 40 | 50 | 60 | / | ||||||||||
| 종류 | C10 | C13 | C16 | C20 | C25 | C32 | ||||||||||
| 번호 | 40 | 55 | 60 | 80 | 105 | 130 | ||||||||||
| 출력 | 작동 모드 | 일정한 흐름 | ||
| 부하 유형 | LED | |||
| 리플 요구 사항 (블릭링 또는 블릭링 없는) | 플래커 값: 전체 디밍 범위에서 5% 미만 | |||
| 시작 시간 | <1s (@230Vac) | |||
| 무부하 출력 전압 | 50V DC 최대 | 55V DC 최대 | 55V DC 최대 | |
| 부하 출력 전압 범위 | 3~40V DC | 12~40V DC | 12~40V DC | |
| 전량 출력력 | 10W | 20W | 35W | |
| 부하 출력 전류 | 150~350mA | 100-550mA | 500~1050mA | |
| 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% | |||
| 배선 방법 | 0.5mm2 | 밀기 터미널, 와이어 직경: 0.75-1.5mm2 | ||
| 제어 방법 | 기본 PUSH 디밍 | 기본 PUSH 디밍 (Max.lead length:20M) | ||
| 디밍 범위 | 기본 PUSH 및 DALI 디밍: 0%-100% | |||
| DALI 디밍 | DALI 디밍 (Max.lead length:300M) | |||
| 예외P회전R엑이어먼트 | 온도 이상 출력 보호 |
네, 자기 복구 기능 없이요 (수요가 가능합니다) | ||
| 출력 단회전 보호 | 네, 자기 복구 기능 없이요 (수요가 가능합니다) | |||
|
운영 환경 |
작동 온도/ 습도 | -25°C~50°C 습도:85% (비 응축) | ||
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% | |||
| 최대 케이스 온도 (Tc) | 85°C | |||
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||
| DALI 프로토콜 표준 | IEC62386-102, IEC62386-207 DT6 251 252 253 | |||
| 안전 표준 | EN61347-1 EN61347-2-13 | |||
| 인증 | CE | |||
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입출력 N- 출력 SEC) | |||
| 다른 것 | 보호 수준 | IP20 | ||
| 보호의 종류 | 클래스 II | |||
| 설비 유형 | 독립적인 설치 및 내장 설치 | |||
| 크림프링으로 | / | 116*40.5*22mm | 136*42.5*24mm | |
| 크림 없이 | 64.5*40*23mm | 78*40.5*22mm | 96*42.5*24mm | |
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 | |||
| PUSH 디밍 동기화 | 최대 15개 | |||
| 포장 요구 사항 | PE 봉지 + 설명서 + 랩보드 + 외면 카튼 (K=A) | |||
| 무게 (크림과 함께) | / | 86.9±5g | 115.1±5g | |
| 무게 (크림없이) | 54±5g | 100.5±5g | 132.7±5g | |
| 생활 | 5년 @Ta 완전 부하 | |||
| 참고: 모든 매개 변수는 230VAC의 입력 전압과 25 °C 환경에서 테스트됩니다. | ||||
[차원]]
[회전 도표]]
그림 ADALI희미하다밍 피그BDIM를 누르세요밍
[저하 및 희미화 곡선]
[현류 대응 전압]
| KL35C-PDiiN | |||
| 전류 (mA) | 포맥스 (Pomax)) | 아웃 (V) | |
| 500 | 20.0 | 3~ | 40 |
| 550 | 22.0 | 3~ | 40 |
| 600 | 24.0 | 3~ | 40 |
| 650 | 26.0 | 3~ | 40 |
| 700 | 28.0 | 3~ | 40 |
| 750 | 30.0 | 3~ | 40 |
| 800 | 32.0 | 3~ | 40 |
| 850 | 34.0 | 3~ | 40 |
| 900 | 35.1 | 3~ | 39 |
| 950 | 35.2 | 3~ | 37 |
| 1000 | 35.0 | 3~ | 35 |
| 1050 | 34.7 | 3~ | 33 |
전형적인 전류 데이터 세트는 LED 장착 장치 모델을 선택할 때 참조됩니다. 1mA 단계에 조정 가능한 모바일 APP를 사용하여 NFC로 더 많은 전류 수준을 설정 할 수 있습니다.
메리텍 NFC를 다운로드 하기 위해 코드를 스캔
[ON/OFF 및 디밍 동작 설명]
A. PUSH 스위치를 짧게 누르면 LED 드라이버가 켜지거나 꺼집니다.
B. 디밍: PUSH 스위치를 누르고 유지하십시오 (1s-8s). LED 드라이버는 1-100%의 디밍 범위에서 디밍, 밝기 또는 둘 다를 달성 할 수 있습니다.
C. 메모리: PUSH 디밍은 디밍 메모리 기능을 갖는다.
D. 디밍 동기화: 동일한 푸시 스위치에 연결 된 전력은 푸시 스위치를 15 초 이상 누르고 누르면 동기화 될 수 있습니다.
E. DALI 디밍 모드: 전원 공급 장치를 DALI 시스템에 연결하고 DALI 호스트에 의해 디밍 할 수 있습니다. 디밍 범위는 0-100%입니다.
[ 필요 사항 ] A의향]
1) LED 드라이버는 입력 전력을 켜기 전에 부하에 연결되어야 합니다. 그렇지 않으면 LED 드라이버가 손상 될 수 있습니다.
2) LED 드라이브 입력이 꺼지면 출력에서 잔류 전압이 발생하여 약 3 분 동안 유지 될 수 있습니다.
3) NFC를 통해 매개 변수를 설정하기 전에 드라이버가 꺼져 있는지 확인하십시오.
