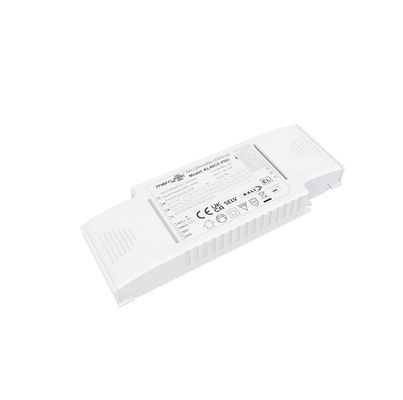

40W DALI2 DT8 디밍 가능한 LED 드라이버 DIP 스위치 동안 전류 500mA에서 1050mA를 유지
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 동작 전압 | 220-240Vac 50Hz /60Hz | 역율 | ≥0.95 @230VAC(완전 부하) |
|---|---|---|---|
| 대기 전력 | ≤0.5W(@230Vac) | 효율성 | 86% 최대. @230VAC (완전 부하) |
| 작동 모드 | DALI DT8, 비상 작동 DT19 | 설치 치수 | 180*67*24mm |
| 하우징 소재 | 플라스틱 | 수명 | 50000h @Ta 완전 부하 |
제품 설명
40W DALI2 DT8 디밍 가능한 LED 드라이버 DIP 스위치 동안 전류 500mA에서 1050mA를 유지
[제품의 특징]
- 전체 디밍 범위에서 깜빡임이 없습니다.
- 대기 전력 0.5W 이하
- 버튼을 누르면 기본 디밍
- 내장 DALI 인터페이스 DT8
- 중앙에 공급되는 DC 비상 작업 DT19
- 보호: 단회로 / 과온 / 과전압
- 높은 주변 온도에서 전류를 감소시키는 것
- 메모리 기능이 있는 덤을 누르세요
- 5년 보증
- 매개 변수
| 입력 | 작동 전압 | 198-264VAC 50Hz /60Hz | |||||||
| 정형 입력 전압 | 220-240VAC 50Hz /60Hz | ||||||||
| DC 입력 전압 범위 | 200-240VDC | ||||||||
| 입력 전류 | 0.21A 맥스 | ||||||||
| 입력 입력 전류 | <15A (반류 펄스 너비 100US) @230VAC | ||||||||
| 전력 요인 | ≥0.95 @230VAC (완전 부하) | ||||||||
| 전체 하모닉 왜곡 | 전형적: 13% (@230Vac, 100% 부하) | ||||||||
| 대기 전력 | ≤0.5W ((@230Vac) | ||||||||
| 효율성 | 86% 최대. @230VAC (완전 부하) | ||||||||
| 배선 방법 | 밀기 터미널, 와이어 가로 가로: 0.75- 1.5 mm2 | ||||||||
| 루프 인&루프 아웃 양 | 22PCS ((@230Vac) | ||||||||
|
자동 차단기 (선의 전류를 계산) |
종류 | B10 | B13 | B16 | B20 | B25 | / | ||
| 번호 | 20 | 25 | 30 | 45 | 50 | / | |||
| 종류 | C10 | C13 | C16 | C20 | C25 | C32 | |||
| 번호 | 35 | 48 | 55 | 70 | 90 | 110 | |||
| 출력 | 작동 모드 | 일정한 흐름 | |||||||
| 부하 유형 | LED | ||||||||
| 리플 요구 사항 (블릭링 또는 블릭링 없는) | 플래커 값: 전체 디밍 범위에서 2% 미만 | ||||||||
| 시작 시간 | <0.7s (@230Vac) | <0.5s (@ DC 입력) | |||||||
| 무부하 출력 전압 | 68VDC 최대 | ||||||||
| 부하 출력 전압 범위 | 12-50VDC | ||||||||
| 전량 출력력 | 최대 40W | ||||||||
| 부하 출력 전류 | 500~1050mA: 자세한 내용은 |
||||||||
| 출력 | 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% | |||||||
| 배선 방법 | 밀기 터미널, 와이어 가로 가로: 0.75- 1.5 mm2 | ||||||||
| 제어 방법 | 기본 PUSH 디밍 | 기본 PUSH 디밍 (최대..리드 길이: 20 M) | |||||||
| 1~10V 디밍 | 아니 | ||||||||
| 디밍 범위 | 기본 PUSH 및 DALI 디밍: 0%-100% | ||||||||
| 포텐티오미터 | 아니 | ||||||||
| DALI 디밍 | DALI 디밍 (Max..lead length: 300 M) | ||||||||
| 예외P회전R엑이어먼트 | 온도 이상 출력 보호 |
네, 자기 복구 기능 없이요 (수요가 가능합니다) | |||||||
| 출력 단회전 보호 | 네, 자기 복구 기능 없이요 (수요가 가능합니다) | ||||||||
|
운영 환경 |
작동 온도/ 습도 | -25°C~50°C 습도:85% (비 응축) | |||||||
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% | ||||||||
| 최대 케이스 템퍼 (Tc) | 85°C | ||||||||
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | |||||||
| DALI 프로토콜 표준 | IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 | ||||||||
| 안전 표준 | EN61347-1 EN61347-2-13 | ||||||||
| 인증 | CE | ||||||||
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입출력 N- 출력 SEC) | ||||||||
| 다른 것 | 보호 수준 | IP20 | |||||||
| 보호의 종류 | 클래스 II | ||||||||

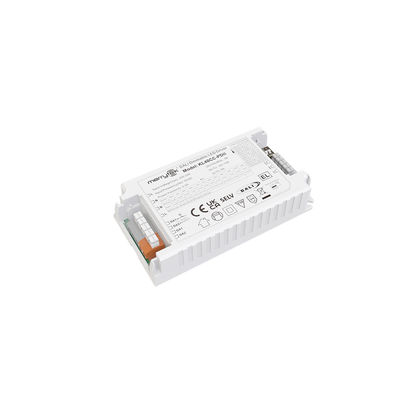

| 내장 설치 | 120*64.8*24mm | ||||||||
| 독립적인 설비 | 179.6*66.9*24mm | ||||||||
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 | ||||||||
| PUSH 디밍 동기화 | 최대 15개 | ||||||||
| 포장 요구 사항 | 흰색 상자 + 지침 클랩보드 외면 카튼 (K=A) | ||||||||
| 무게 | 150g | ||||||||
| 생활 | 5년 @Ta 완전 부하 | ||||||||
| 참고: 모든 매개 변수는 230VAC의 입력 전압과 25°C의 환경에서 테스트됩니다. 다른 것이 지정되지 않는 한요. | |||||||||
- 차원 (단위: mm)
- 배선 다이어그램
그림 ADALI희미하다밍 피그BDIM를 누르세요밍
- 소화
- 디밍 곡선 및 범위
- 현역 설정:
| 전류 (mA) | DIP | 포맥스 (Pomax)) | 아웃 (V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 500 | - | - | - | - | 25.0 | 12 | 50 |
| 550 | ON | - | - | - | 27.5 | 12 | 50 |
| 600 | - | ON | - | - | 30.0 | 12 | 50 |
| 650 | ON | ON | - | - | 32.5 | 12 | 50 |
| 700 | - | - | ON | - | 35.0 | 12 | 50 |
| 750 | ON | - | ON | - | 37.5 | 12 | 50 |
| 800 | - | ON | ON | - | 40.0 | 12 | 50 |
| 850 | - | ON | ON | - | 40.0 | 12 | 47 |
| 900 | - | - | ON | ON | 39.6 | 12 | 44 |
| 950 | ON | - | ON | ON | 39.9 | 12 | 42 |
| 1000 | - | ON | ON | ON | 40.0 | 12 | 40 |
| 1050 | ON | ON | ON | ON | 39.9 | 12 | 38 |
- ON/OFF 및 디밍 동작 설명
A. PUSH 스위치를 짧게 누르면 LED 드라이버가 켜지거나 꺼집니다.
B. 디밍: 푸시 스위치 (1S-8S) 를 누르고 누르면 LED 드라이버가 디밍, 밝기 또는 디밍을 달성 할 수 있습니다. 디밍 범위는 2-100%입니다.
C. 메모리: PUSH 디밍은 디밍 메모리 기능을 갖는다.
D. 디밍 동기화: 동일한 푸시 스위치에 연결 된 전력은 푸시 스위치를 15 초 이상 누르고 누르면 동기화 될 수 있습니다.
E. DALI 디밍 모드: 전원 공급 장치를 DALI 시스템에 연결하고 DALI 호스트에 의해 디밍 할 수 있습니다. 디밍 범위는 0-100%입니다.
- A의향s
1) 운전자는 입력 전원을 켜기 전에 고정 장치에 연결되어야합니다. 그렇지 않으면 고정 장치가 손상 될 수 있습니다.
