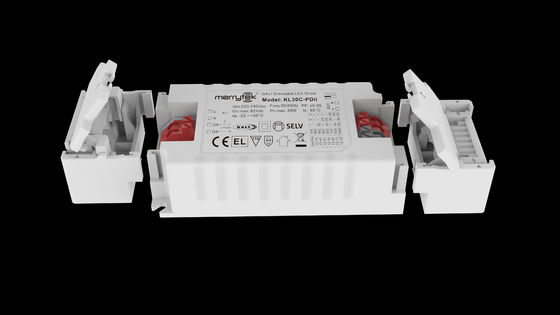

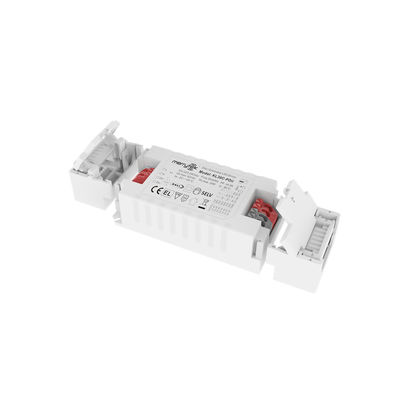

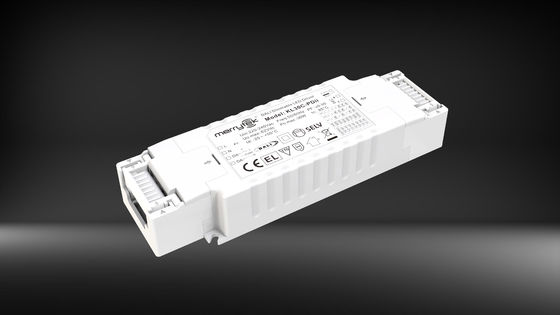

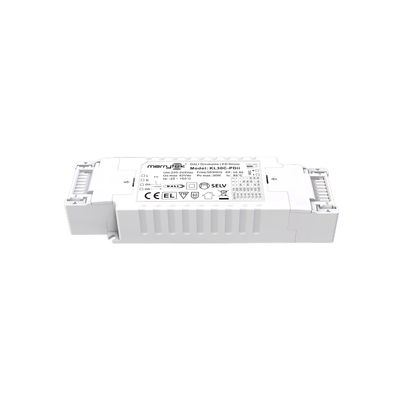

30W DALI DT6 및 PushDIM 500mA ~ 1000mA LED 다운라이트를 위한 디밍 가능한 LED 드라이버
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 평가된 입력 전압 | 220-240Vac 50Hz /60Hz | 직류 입력 전압 범위 | 200-240Vdc |
|---|---|---|---|
| 작동 모드 | 정전류 | 제어 방법 | DALI DT6 및 pushDIM |
| 역율 | ≥0.95 | 효율성 | 88% |
| 전류 | 500/550/600/650/700/900/1000mA | 차원 | L136mm*W42.5mm*H24mm |
| IP 등급 | IP20 | 보증 | 5년 |
| 강조하다 | DALI DT6 디머블 LED 드라이버,pushDIM 디밍 가능한 LED 드라이버,30W 광도 조절이 가능한 주도하는 드라이버 |
||
제품 설명
30W DALI DT6 및 PushDIM 500mA ~ 1000mA LED 다운라이트를 위한 디머블 LED 드라이버
1설명
-중앙에 공급되는 DC 비상 작업 DT19
- 전체 덤핑 범위에서 깜박이는 것
- 0.5W 이하의 대기 전력
- 버튼을 누르면 기본 디밍
- 내장 DALI 인터페이스 DT6
보호: 단전 / 과온 / 과전압
- 고온 주변 온도 이상으로 전류 감소
- 메모리 기능으로 pushDIM
- 5년 보증
2.매개 변수
| 마이크로 시리즈 |
KL30C-PDii |
||||||
| 입력 | 작동 전압 | 198-264Vac 50Hz/60Hz | |||||
| 정형 입력 전압 | 220-240Vac 50Hz/60Hz | ||||||
| DC 입력 전압 범위 | 200-240Vdc | ||||||
| 입력 전류 |
0.16A 최대 |
||||||
| 입력 입력 전류 | <15A (반류 펄스 너비100μs) @230Vac | ||||||
| 전력 요인 ((@230V100% 부하) |
≥ 095 |
||||||
|
전체 하모닉 왜곡 (@230Vac, 100% 부하) |
전형적: 20% | ||||||
| 대기 전력 | ≤0.5W (@PUSH 또는 DALI가 꺼지면 230Vac) | ||||||
| 효율성 ((@230Vac,100% 부하) |
88% |
||||||
| 배선 방법 | 00.75-1.5mm2 | ||||||
|
자동 차단기
|
KL30C-PDii (선속 전류를 계산) | ||||||
| 종류 | C10 | C13 | C16 | C20 | C25 | ||
| 번호 | 40 | 55 | 65 | 85 | 100 | ||
| 종류 | B10 | B13 | B16 | B20 | B25 | ||
| 번호 | 25 | 30 | 40 | 50 | 60 | ||
| 출력 | 작동 모드 | 일정한 흐름 |
| 부하 유형 | LED | |
| 리플 요구 사항 (블릭링 또는 블릭링 없는) | 플래커 값: 전체 디밍 범위에서 5% 미만 | |
| 시작 시간 | <1s (@230Vac) | |
| 무부하 출력 전압 | 59V DC 최대 | |
| 부하 출력 전압 범위 | 12~40V DC | |
| 전량 출력력 | 20W | |
| 부하 출력 전류: 자세한 내용은 |
500~1000mA | |
| 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% | |
| 배선 방법 | 밀기 터미널, w이레가로 가로:00.75-1.5mm2 | |
| 제어 방법 | 기본 PUSH 디밍 | 기본 PUSH 디밍 (Max.lead length:20M) |
| DALI 디밍 | DALI 디밍 (Max.lead length:300M) | |
| 예외P회전R엑이어먼트 | 온도 이상 출력 보호 |
네, 자기 회복 기능 없이요 |
| 출력 단회로 보호 | 네, 자기 회복 기능 없이요 | |
|
운영 환경 |
작동 온도/ 습도 | -25°C~50°C 습도:85% (비 응축) |
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% | |
| 최대 케이스 템퍼 (Tc) | 85°C | |
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| DALI 프로토콜 표준 | IEC62386-102, IEC62386-207 DT6 251 252 253 DT19 | |
| 안전 표준 | EN61347-1 EN61347-2-13 | |
| 인증 | CE | |
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입출력 N- 출력 SEC) | |
| 다른 것 | 보호 수준 | IP20 |
| 보호의 종류 | 클래스 II | |
| 설비 유형 | 독립적인 설비 | |
| 크림프링으로 | 136*42.5*24mm | |
| 크림 없이 | 196*42.5*24mm | |
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 | |
| PUSH 디밍 동기화 | 최대 15개 | |
| 포장 요구 사항 | PE 봉지 + 설명서 + 랩보드 + 외면 카튼 (K=A) | |
| 무게 | 103.9 | |
| 생활 | 5년 @Ta 완전 부하 | |
| 참고: 모든 매개 변수는 지정되지 않은 경우 230Vac의 입력 전압과 25도 환경에서 테스트됩니다. | ||
3차원 (단위:mm)
4전선 다이어그램
그림 ADALI희미하다밍
피그BDIM를 누르세요밍
5- 저하
6희미화 곡선
7.현역 설정
●:ON ○:OFF (SEC1 SEC2)
|
KL30C-PDii 현역 설정 |
1 | 2 | 3 |
| 500mA ((12-40V) | - | - | - |
| 550mA (12~40V) | ON | - | - |
| 600mA ((12-40V) | - | ON | - |
| 650mA (12~40V) | ON | ON | - |
| 700mA ((12-40V) | - | ON | ON |
| 900mA (12~33V) | ON | - | ON |
| 1000mA ((12-30V) | ON | ON | ON |
8켜고/ 끄고 / 덤핑 동작 설명
A. PUSH 스위치를 짧게 누르면 (단기 누르면 0.1S-1S), LED 드라이버가 켜지거나 꺼집니다.
B. 디밍: 푸시 스위치 (1S-8S) 를 누르고 누르면 LED 드라이버가 디밍, 밝기 또는 디밍을 달성 할 수 있습니다. 디밍 범위는 2-100%입니다.
C. 메모리: PUSH 디밍은 디밍 메모리 기능을 갖는다.
D. 둔화 동기화: 동일한 PUSH 스위치에 연결 된 전력은 PUSH 스위치를 15S 이상 누르고 잡고 동기화 할 수 있습니다.
E. DALI 디밍 모드: 전원 공급 장치를 DALI 시스템에 연결하고 DALI 호스트에 의해 디밍 할 수 있습니다. 디밍 범위는 0-100%입니다.
9. 필요한 사항A의향
1) 입력 전원을 켜기 전에 LED 스핀더가 부하에 연결되어야합니다. 그렇지 않으면 LED 스핀더가 손상 될 수 있습니다.
2) LED 드라이브 입력이 꺼지면 출력에서 잔류 전압이 발생하여 약 3 분 동안 유지 될 수 있습니다.
