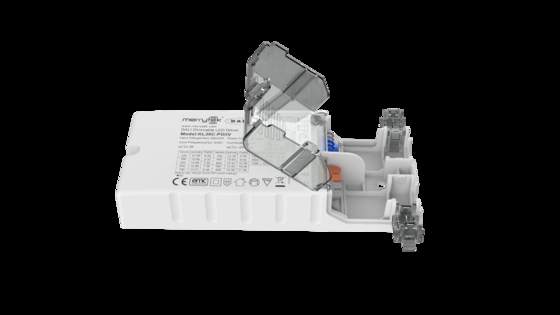

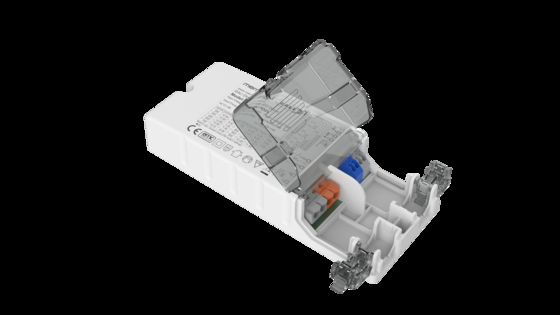

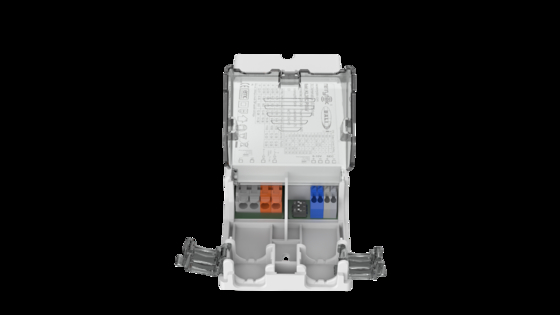

간편 사용 시리즈 36W 정전류 디밍 가능 LED 드라이버, DALI2 디밍 및 5년 보증 기간, 500mA ~ 1100mA 옵션
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정격 입력 전압 | 220-240Vac 50Hz /60Hz | 직류 입력 전압 범위 | 200-240Vdc |
|---|---|---|---|
| 작동 모드 | 정전류 | 제어 방법 | Dali DT6 및 Pushdim 및 1 10V Dimmable LED 드라이버 |
| 전력 계수 | ≥0.95 | 능률 | 88% |
| 현재의 | 500-1100ma | 차원 | 154x63x28mm |
| IP 등급 | IP20 | 보증 | 5 년 |
| 강조하다 | 36W 디밍 가능 LED 드라이버,DALI2 디밍 LED 드라이버,500mA-1100mA 정전류 드라이버 |
||
제품 설명
사용하기 쉬운 시리즈 36W 일정한 전류 디밍 가능한 LED 드라이버 500mA ~ 1100mA DALI2 디밍과 5 년 보증 기간이 옵션입니다.
1설명
- 전체 덤핑 범위에서 깜박이는 것
- 0.5W 이하의 대기 전력
- 버튼을 누르면 초등 디밍
- 1-10V 디머로 2차 디밍
- 내장 DALI 인터페이스 DT6
보호: 단전 / 과온 / 과전압
-CLO 보상
- 높은 주변 온도에서 전류를 낮추는
- 메모리 기능으로 pushDIM
- 5년 보증
2.매개 변수
| 입력 | 작동 전압 | 198-264Vac 50Hz/60Hz | ||||||
| 정형 입력 전압 | 220-240Vac 50Hz/60Hz | |||||||
| DC 입력 전압 범위 | 200-240Vdc | |||||||
| 입력 전류 | 0.19A 맥스 | |||||||
| 입력 입력 전류 | <15A (반류 펄스 너비100μs) @230Vac | |||||||
| 전력 요인 ((@230V100% 부하) | ≥ 095 | |||||||
| 전체 하모닉 왜곡 | 전형적인:15% (@230Vac, 100% 부하) | |||||||
| 대기 전력 | ≤0.5W (@DALI가 꺼지면 230Vac) | |||||||
| 효율성 ((@230Vac,100% 부하) | 88% 최고 | |||||||
| 배선 방법 | 와이어 가로 가로 가로:00.75-2.5mm2 | |||||||
|
자동 차단기 (선에서 전류를 계산) |
종류 | B10 | B13 | B16 | B20 | B25 | / | |
| 번호 | 20 | 25 | 35 | 45 | 55 | / | ||
| 종류 | C10 | C13 | C16 | C20 | C25 | C32 | ||
| 번호 | 35 | 50 | 55 | 75 | 95 | 120 | ||
| 출력 | 작동 모드 | 일정한 흐름 | ||||||
| 부하 유형 | LED | |||||||
| 리플 요구 사항 (블릭링 또는 블릭링 없는) | 플래커 값: 전체 디밍 범위에서 5% 미만 | |||||||
| 시작 시간 | < 1s (@ 230Vac); < 0.5s (@ 200Vdc) | |||||||
| 무부하 출력 전압 | 75V DC 최대 | |||||||
| 부하 출력 전압 범위 | 9~58V DC | |||||||
| 전량 출력력 | 최대 36W | |||||||
| 부하 출력 전류 | 500-1100mA 자세한 사항 |
|||||||
| 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% | |||||||
| 배선 방법 | 와이어 가로 가로 가로:00.75-1.5mm2 | |||||||
| 제어 방법 | 기본 PUSH 디밍 | 기본 PUSH 디밍 (최대 납 유선 길이:20m) | ||||||
| DALI 디밍 | DALI 디밍 (최대 선도 길이: 300m) | |||||||
| 1~10V (~0~10V) 은하화 | 0-10V 디밍 ((포트 전류<1mA) 끄기 기능이 없습니다. (최대 선도 길이는 20m) |
|||||||
| 디밍 범위 | 0%~100% | |||||||
| 예외P회전R엑이어먼트 | 온도 이상 출력 보호 |
네, 자기 복구 기능 없이 (수요가 가능합니다) | ||||||
| 출력 단회전 보호 | 네, 자기 복구 기능 없이 (수요가 가능합니다) | |||||||
|
운영 환경 |
작동 온도/ 습도 | -25°C~50°C 습도: 85% (비 응축) | ||||||
| 저장 온도/ 습도 | -40°C~80°C, 습도: 85% (비 응축) | |||||||
| 최대 케이스 템퍼 (Tc) | 85°C | |||||||
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||||||
| DALI 프로토콜 표준 | IEC62386-101 / 102 / 207 DT6 251 252 253 | |||||||
| 안전 표준 | EN61347-1 EN61347-2-13 | |||||||
| 인증 | CE, ENEC, UKCA | |||||||
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입력 ¥L N- 출력 ¥SEC) | |||||||
| 다른 것 | 보호 수준 | IP20 | ||||||
| 보호의 종류 | 클래스 II | |||||||
| 설비 유형 | 독립적인 설비 | |||||||
| 차원 | 154*63*28mm | |||||||
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 | |||||||
| PUSH 디밍 동기화 |
평행: 최대 15개 시리즈: 최대 25개 |
|||||||
| 포장 요구 사항 | PE 가방 + 흰색 상자 + 설명서 + 파티션 + 외부 상자 (K=A) | |||||||
| 무게 | 173±5g | |||||||
| 생활 | 5년 @Ta 완전 부하 | |||||||
| 참고: 모든 매개 변수는 지정되지 않은 경우 230VAC와 25 °C의 입력 전압에서 시험한다. | ||||||||
3차원 (단위:mm)
4전선 다이어그램
그림 ADALI희미하다밍
피그BDIM를 누르세요밍
피그C1~10V Dim밍
5- 저하
6희미화 곡선
7.현역 설정
| 전류 (mA) | DIP | 포맥스 (Pomax)) | 아웃 (V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 500 | - | - | - | - | 29.0 | 9 | 58 |
| 550 | - | ON | - | - | 31.9 | 9 | 58 |
| 600 | - | - | ON | - | 34.8 | 9 | 58 |
| 650 | - | ON | ON | - | 35.8 | 9 | 55 |
| 700 | ON | ON | ON | - | 35.7 | 9 | 51 |
| 750 | - | - | - | ON | 36.0 | 9 | 48 |
| 800 | ON | - | - | ON | 36.0 | 9 | 45 |
| 850 | - | ON | - | ON | 35.7 | 9 | 42 |
| 900 | ON | ON | - | ON | 36.0 | 9 | 40 |
| 950 | - | - | ON | ON | 36.1 | 9 | 38 |
| 1000 | ON | - | ON | ON | 36.0 | 9 | 36 |
| 1050 | - | ON | ON | ON | 35.7 | 9 | 34 |
| 1100 | ON | ON | ON | ON | 36.3 | 9 | 33 |
8켜고/ 끄고 / 덤핑 동작 설명
A. PUSH 스위치를 짧게 누르면 (단시간 누르면 0.1s-1s), LED 드라이버가 켜지거나 꺼집니다.
B. 디밍: 푸시 스위치를 누르고 유지하십시오 (1s-8s), LED 드라이버는 디밍, 밝기 또는 디밍을 달성 할 수 있습니다. 디밍 범위는 1-100%입니다.
C. 메모리: PUSH 디밍은 디밍 메모리 기능을 갖는다.
D. 디밍 동기화: 동일한 푸시 스위치에 연결 된 전력은 푸시 스위치를 15 초 이상 누르고 누르면 동기화 될 수 있습니다.
E. DALI 디밍 모드: 전원 공급 장치를 DALI 시스템에 연결하고 DALI 호스트에 의해 디밍 할 수 있습니다. 디밍 범위는 0-100%입니다.
9. 필요한 사항A의향
1) 입력 전원을 켜기 전에 LED 스핀더가 부하에 연결되어야합니다. 그렇지 않으면 LED 스핀더가 손상 될 수 있습니다.
2) LED 드라이브 입력이 꺼지면 출력에서 잔류 전압이 발생하여 약 3 분 동안 유지 될 수 있습니다.
