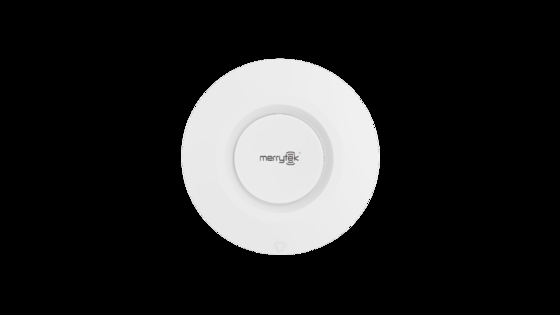

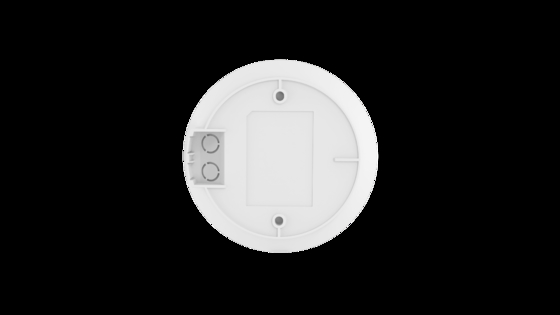

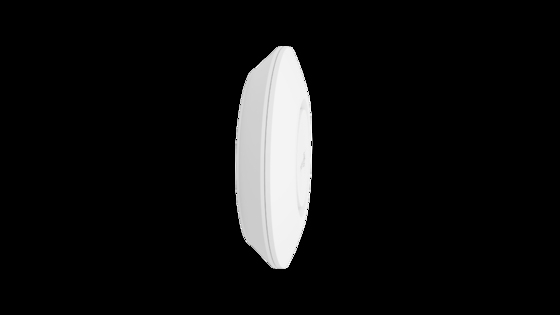

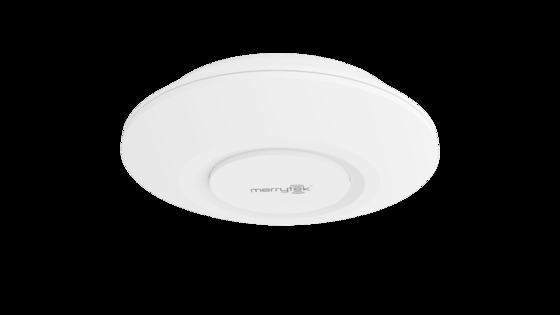

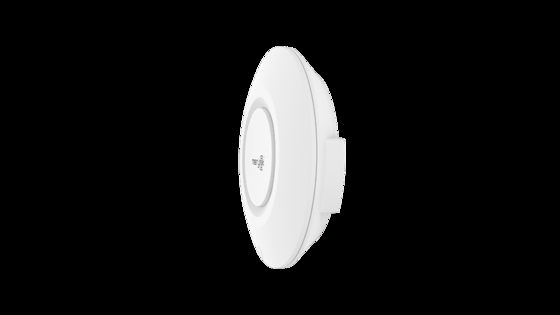

5.8GHz 마이크로파 모션 감지 원격 제어 가능 복도용 천장형 모션 감지기
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MSA040S 99 |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | White box+ White box tags+ Clapboard+ Carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Working voltage | 220-240Vac | Working mode | ON/OFF function |
|---|---|---|---|
| Mounting height | 2.5-6.0m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Working frequency | 5.8GHz |
| Detecting type | Major motion detecting | Mounting | Ceiling mounted |
제품 설명
5.8GHz 마이크로파 모션 감지 원격 제어 가능 복도용 천장형 모션 감지기
1. 특징
1. Merrytek 특허 고이득 5.8GHz 마이크로파 안테나 기술
2. 감지 영역, 유지 시간 및 주광 임계값은 리모컨으로 설정 가능
3. 최대 감지 범위 직경 8-10m
4. 16A 릴레이 적용
5. 복도, 홀 및 화장실 모션 감지 권장
2. 매개변수
| 입력/출력 | 입력 전압 | 100-240V AC 50/60Hz |
| 정격 전압 | 220V AC | |
| 작동 전류 | 최대 20mA | |
| 입력 최대 서지 테스트 | L과 N 사이: 1KV | |
| 전력 소비 | ≤0.5W @220V DC | |
| 출력 신호 | ON/OFF | |
| 출력 최대 서지 용량 | 50A (테스트 폭 200us @230Vac, 50% Ipeak, 전체 부하에서 콜드 스타트) | |
| 부하 용량 | 800w 저항 부하 또는 400w 유도 부하 | |
| 센서 매개변수 | 마이크로파 주파수 | 5.8 GHz ±75 MHz |
| 레이더 전송 전력 | 최대 2mW | |
| 감지 영역 | DIP 설정: 100%/90%/80%/70%/50%/40%/30%/20% | |
| 유지 시간 | DIP 설정: 5초/1분/3분/5분/10분/20분/30분 | |
| 주광 센서 임계값 | DIP 설정: 5Lux/50Lux/150Lux/비활성화 | |
| 반경 감지 범위(100% 감도 기준) | 3m 설치 높이 기준 4-5m | |
| 원격 제어 | 사용 가능 | |
| 설치 높이 | 2.5-6.0m | |
| 감지 각도 | 120° | |
| 응용 프로그램 environment | 설치 | 표면 장착 |
| 작동 온도 | 0℃...+50℃ | |
| 보관 온도 | -40℃~+80℃ | |
| 인증 표준 | 인증서 | CE 준수 |
| 환경 요구 사항 | RoHS 준수 | |
| IP 등급 | IP20 | |
| “N/A”는 사용할 수 없음을 의미합니다. | ||
3. 제품 기능
4. 치수
5. 배선
배선 레이아웃 제안:
1. LN 단자는 AC 입력을 나타내고 L’N은 AC 출력을 나타냅니다. 올바르게 배선하십시오.
2. 하나의 센서의 최대 부하 용량은 단일 부하에 대해 800W 저항 부하 및 400W 유도 부하입니다. 하나의 루프에 더 많은 부하를 연결하려면 순간 서지 과부하를 방지하기 위해 출력 LN 단자에 AC 접촉기를 추가하는 것이 좋습니다.
6. 감지
7. 초기화
전원이 켜지면 센서 부하는 10초 동안 켜져 있다가 꺼집니다. 이 시간 동안에는 움직이는 신호를 감지하지 않습니다. 10초 후 리모컨 또는 DIP 스위치를 사용하여 감지 영역, 유지 시간, 주광 센서 등의 매개변수를 조정할 수 있습니다.
8. 공장 기본 설정:
감지 영역: 50%, 유지 시간: 5S, 주광 센서: 비활성화
9. DIP 스위치 설정:
감지 영역
| 1 | 2 | 3 | ||
| Ⅰ | ON | ON | ON | 100% |
| Ⅱ | - | ON | ON | 90% |
| Ⅲ | ON | - | ON | 80% |
| Ⅳ | - | - | ON | 70% |
| V | ON | ON | - | 50% |
| VI | - | ON | - | 40% |
| VII | ON | - | - | 30% |
| VIII | - | - | - | 20% |
유지 시간
| 4 | 5 | 6 | 7 | ||
| Ⅰ | ON | ON | ON | ON | 5S |
| Ⅱ | ON | - | ON | ON | 1분 |
| Ⅲ | ON | ON | - | ON | 3분 |
| Ⅳ | ON | ON | ON | - | 5분 |
| Ⅴ | ON | ON | - | - | 10분 |
| Ⅵ | - | - | ON | ON | 20분 |
| Ⅶ | - | - | - | - | 30분 |
주광 센서
| 5 | 6 | ||
| Ⅰ | ON | ON | 5Lux |
| Ⅱ | ON | - | 50Lux |
| III | - | ON | 150Lux |
| Ⅳ | - | - | 비활성화 |
*주광 센서를 비활성화로 설정하면 모션 센서는 환경의 조도와 관계없이 사람의 움직임을 감지합니다.
10. 리모컨 설정
