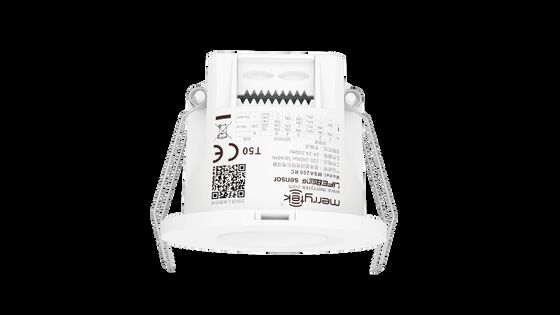

NO 접촉과 AC 입력과 NC 접촉과 함께 24GHz 점유량 감지기
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 작동 전압 | 220-240Vac 50Hz | 작업 모드 | NO 접점 및 NC 접점 |
|---|---|---|---|
| 장착 높이 | 2.5-4.0m | 생활 시간 | 5년 warranty@Ta 230V 전부하 |
| 버전 | 점유 감지기 | 부하 유형 | 저항성, 전압 ≤36Vdc, 전류: 최대 50mA |
| 작동 빈도 | 24GHZ-24.25GHz | IP 등급 | IP20 |
| 강조하다 | AC 입력을 가진 24GHz 점유량 감지기,NO 접촉 현존 감지 센서,NC 접촉 점유량 센서 |
||
제품 설명
24GHz 점유량 감지기 NO 접촉 및 AC 입력과 NC 접촉
이 내장된 건조 접촉 점유율 감지기는 24GHz 밀리미터 파동 레이더 기술을 이용하여 움직임, 가벼운 움직임, 호흡 신호를 감지합니다.인간과 비인간의 표적을 구별하면서 정확한 인간 존재 검출을 가능하게 하는 것.
주요 특징
- 생명체 의 움직임, 가벼운 움직임, 그리고 호흡 신호 를 식별 할 수 있는 첨단 생명체 탐지 기술
- 리드 튜브 릴레이 설계는 조용한 작동을 보장합니다. 호텔 응용 프로그램에 이상적입니다.
- 스마트 건물, 스마트 호텔, 스마트 사무실 및 존재 감지 시스템에 적합한 컴팩트 설치 크기
- 5G 와이파이에 간섭이 없고 단단한 벽을 통과할 수 없는 24-24.25GHz (ISM 대역) 밀리미터 파동 레이더
기술 매개 변수
| 매개 변수 범주 | 매개 변수 | 사양 |
|---|---|---|
| 입력/출력 | 전압 범위 | 220-240V AC 50HZ |
| 가등전압 | 220V AC | |
| 작동 전류 | 최대 50mA | |
| 작업력 | ≤1W | |
| 센서 매개 변수 | 작업 주파수 | 24GHz -24.25GHz, ISM 대역 |
| 전력 전달 | 최대 5mW 최대 3dBm | |
| 탐지 영역 | 100% / 75% / 50% / 25% (리모컨 MH10 또는 DIP 스위치로 설정) | |
| 대기 시간 | 5s/30s/1min/3min/5min/10min/20min (리모컨에 의해 설정) 또는 5s/30s/1min/3min/5min (DIP에 의해 설정) | |
| 낮빛 센서 | 50Lux/Disable (DIP에 의해 설정) 또는 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disable (Remote Control MH10) | |
| 탐지 범위 (100% 탐지 영역, 반지름) | 이동: 4-5m (높이 3m) 작은 움직임: 4-5m (높이 3m) 존재: 3-4m (높이 3m) | |
| 환경 | 작업 온도 | 0°C...+50°C |
| 저장 온도 | -40°C~80°C 습도:≤85% (비 응축) | |
| IP 등급 | IP20 | |
| 인증기준 | 인증서 | FCC/RED |
| 환경 요구 사항 | RoHS |
탐지 기능
센서는 인간의 걷기, 가벼운 움직임 (신체 움직임, 머리 회전 및 기타 작은 움직임) 및 호흡을 감지하여 수면 상태가 아닌 상태에서 인간의 존재를 감지 할 수 있습니다.
- 이동 신호:탐지 영역 내에서 센서 활성화를 유발하는 큰 움직임
- 가벼운 움직임 신호:앞으로 기울거나 뒤로 기울거나 몸을 흔들거나 머리를 흔들거나, 타이핑하거나, 휴대폰을 사용하는 등 아주 작은 움직임
- 호흡 신호:복부 및 가슴 구멍 확장을 통해 호흡 패턴을 탐지
차원 (단위: mm)
배선 다이어그램
내부 구조
설치 지침
플러시 장착
- 천장에 55mm 구멍을 뚫어
- 평면 머리의 스크루드라이버를 사용하여 크림 커버를 제거
- 단말기에 전선을 연결
- 와이어 커버를 설치하고 안전하게 와이어를 누르십시오
- 미리 열린 천장 구멍에 밀어 뒤로 스프링 클램프를 구부리
- 안정적이고 신뢰할 수 있는 설치를 보장
표면 장착
- 가닥을 위해 예약 된 얇은 벽을 잘라
- 제품을 맞춤 스크루로 목표 장착 표면에 고정
- 배선 터미널에 입력 전선을 연결하고 커버를 단단히 닫으십시오
- 평면 블레이드 스크루드라이버로 상단 커버를 제거
- DIP 스위치와 매개 변수를 조정, 그리고 상단 커버를 교체
- 펌프가 안정적으로 고정 될 때까지 천장 좌석에 제품을 밀어
- 제거하기 위해, 해체 틈에 평면 블레이드 스크루드라이버를 삽입 하 고 아래로 튀어
- 설치 후 안정성 및 신뢰성 확보
탐지 패턴
중요한 참고:
- 탐지 범위는 사람의 크기, 재료, 덮개 두께 및 환경 요인에 따라 다릅니다.
- 밀리미터 파동 신호는 유리와 얇은 벽과 같은 비금속 물질을 침투할 수 있지만 두꺼운 부하를 지탱하는 벽이나 금속 문을 침투할 수 없습니다.
원격 제어 설정
원격 제어 설정은 민감도 조정, 지연 구성, ON / OFF 제어, 리셋 기능, 센서 동작 설정 및 표시등 전환을 지원합니다.
초기화 프로세스
첫 번째 전원을 켜면 센서는 정상 작동으로 전환하기 전에 20초 동안 자율 테스트 모드에 들어가게 됩니다.외부 움직임 신호가 감지되지 않고 원격 제어 신호가 수신되지 않습니다..
공장 기본 설정
- 탐지 영역: 100%
- 대기 시간: 1분
- 낮빛 센서: 비활성화
- 표시등: 활성화
DIP 스위치 설정
탐지 영역 설정
| 스위치 1 | 스위치 2 | 탐지 영역 |
|---|---|---|
| ON | ON | 100% |
| - | ON | 75% |
| ON | - | 50% |
| - | - | 25% |
시간 설정을 유지
| 스위치 3 | 스위치 4 | 스위치 5 | 대기 시간 |
|---|---|---|---|
| ON | ON | ON | 5초 |
| - | ON | ON | 30초 |
| ON | - | ON | 1분 |
| ON | ON | - | 3분 |
| - | - | - | 5분 |
낮 빛 센서 설정
| 스위치 6 | 빛 수준 |
|---|---|
| ON | 50 럭스 |
| - | 비활성화 |
"비활성화"로 설정되면 주변 조명 수준과 상관없이 움직임이 감지되면 켜집니다.
적용 지침
- 설치 는 자격 을 갖춘 전기 기술자 가 해야 한다
- 거짓 발사 를 방지 하기 위해 큰 금속판, 유리, 고밀도 물질 에서 멀리 보관 하십시오
- 제품 작동에 영향을 줄 수 있는 고전류 회로 근처에 설치하는 것을 피하십시오.
- 여러 단위를 설치 할 때 안테나 표면이 평행하고 1m 이상 떨어져 있는지 확인하십시오.
- AC 드라이브 전원 공급 장치 및 고 전력 장치로 안테나 표면을 마주하는 것을 피하십시오.
- 제품 근처에서 장기적으로 진동하는 물체를 피하십시오.
- 부득이한 빛이 밝기 센서 탐지 창을 비추지 않도록 한다.
- 방의 크기에 따라 적절한 탐지 영역을 선택합니다.
- 약 2m 이하의 방 (화장실, 휴게실) 25%
- 약 3m의 객실 (화장실, 복도, 거실) 에서 50%
- 약 4m의 방 (작은 사무실, 회의실, 도서관) 에 75%
- 약 5m 이상의 객실 (큰 사무실, 회의실, 도서관) 에 대해서는 100%
- 감지 거리는 이동 속도, 물체의 크기, 설치 높이, 각도 및 환경 요인에 따라 다릅니다.
- 제품 사양 및 매개 변수는 사전 통지 없이 최적화 될 수 있습니다.
