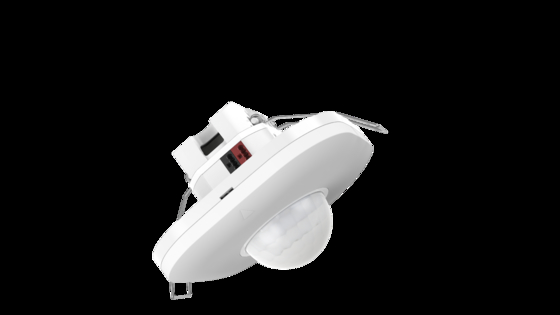

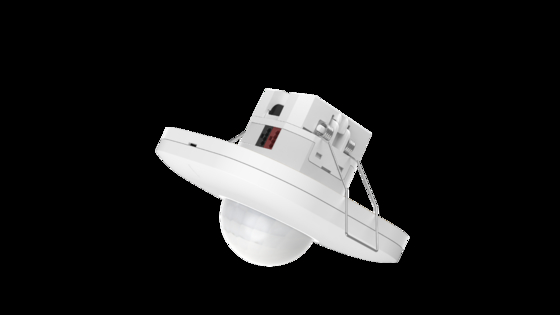

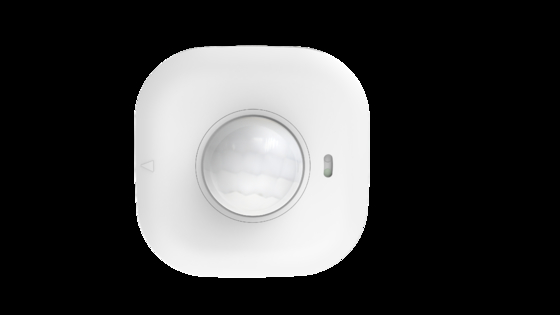

KNX 인증을 받은 점유 감지기로, 최대 10m 설치 높이의 고층 창고용으로 설계되었습니다.
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MSA237K 99 IR |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | White box+ White box tags+ Clapboard+ Carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Working voltage | 12-30Vdc | Working mode | KNX intelligent communication |
|---|---|---|---|
| Mounting height | 2.5-10m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Function | PIR motion detection+ daylight sensor |
| KNX Certified | Yes | Mounting | Flush mounting/ Surface mounting/ EU86 Box |
제품 설명
KNX 인증을 받은 점유율 탐지기, 최대 10m의 장착 높이로 고층 창고용
1파라미터
| 입력/출력 | KNX 터미널 전압 | 21~30V DC |
| KNX 터미널 전류 | 3±1mA | |
| 작업력 | ≤ 1W @ 24V DC | |
| 센서 매개 변수 | 기능 | PIR 운동 감지 + 낮 빛 센서 |
| 탐지 영역 | ETS/리모트 설정:0-100% | |
| 대기 시간 | ETS 설정:3S-7200S | |
| 반지름 감지 범위 (100% 감수성 기준) | 4~5m@25°C 8m의 장착 높이 기준 | |
| 원격 제어 | 사용 가능 | |
| 장착 높이 | 2.5~10m, 전형적인 값:8m | |
|
탐지 각도
|
120° | |
| 신청 envi로맨t | 뚫기 구멍 | Φ55mm |
| 작동 온도 | -25°C...+50°C (탐지 범위는 다른 온도에 따라 다를 수 있습니다.) | |
| 저장 온도 | -40°C~+80°C | |
| 인증기준 | 인증서 | CE를 준수합니다. |
| 환경 요구 사항 | RoHS를 준수합니다 | |
| IP 등급 | IP20 (실공 장착) IP54 (면면 장착) | |
| 보증 | 5 년 ((실내 적용에서 제품 품질 문제로 사용할 수 있습니다.) | |
| "N/A"는 사용할 수 없다는 것을 의미합니다 | ||
2제품 기능
3차원

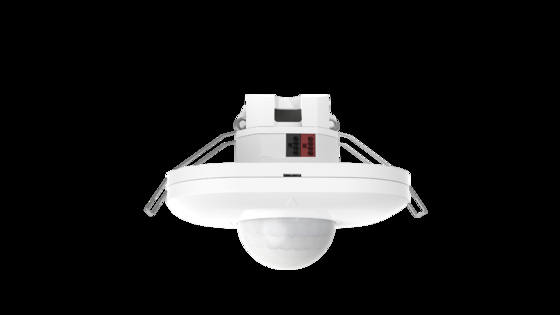

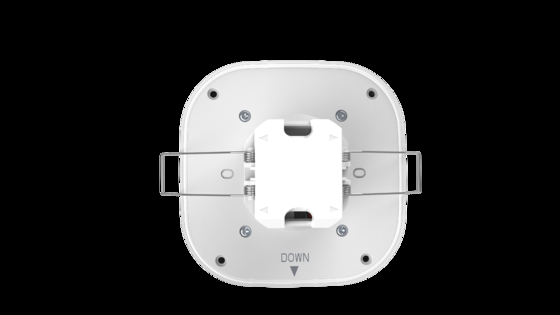

플러시 장착:

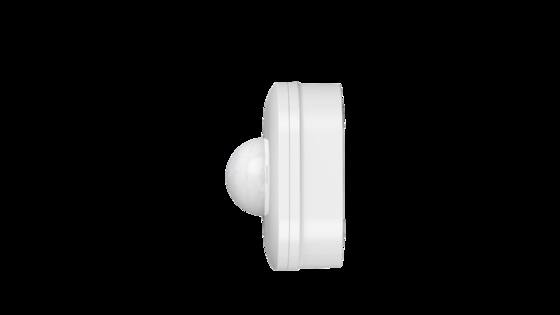

표면 장착:
4전선
전선 배열 제안:
1. KNX 버스 배선을 끝, 별, 또는 나무 배선에 손잡고 제안 신호 전송의 안정성을 보장하는 것은 권장되지 않습니다.
2KNX 버스 배선 KNX 표준 EIB 보호 케이블 또는 카테고리 6 네트워크 케이블을 권장합니다. 버스 배선의 길이는 400 미터를 초과하지 않는 것이 좋습니다.그리고 버스에 연결된 센서의 수는 12개를 넘지 않는 것이 좋습니다..
3버스에 연결 된 센서 수는 전원 공급 장치의 현재 부하 용량을 완전히 고려해야합니다.모든 KNX 장치 (센서 포함) 의 전류의 합은 KNX 전원 공급 장치의 부하 전류보다 크지 않아야 합니다..
5탐지 범위
6.초기화
물리적 주소를 라우팅하고 채널 매개 변수를 설정 한 후 다음 단계를 수행합니다.
(1) 버스 인터페이스를 연결합니다.
(2) 버스 및 보조 전원을 켜십시오 (주의: 제품에는 보조 전원이 있는지 확인하십시오. 그렇지 않으면 장치가 제대로 작동하지 않을 수 있습니다.)
(3) 제품의 프로그래밍 스위치를 누르면 LED등이 빨간색으로 변합니다.
(4) 버스 인터페이스를 사용하여 ETS 소프트웨어를 통해 물리적 주소를 다운로드합니다. 프로그래밍 LED 불은 물리적 주소 다운로드가 완료되었음을 표시합니다.
(5) 필요한 응용 프로그램 매개 변수를 설정 한 후에 응용 프로그램을 다운로드하십시오.
(6) 응용 프로그램을 다운로드 한 후 제품은 초기화 됩니다. 초기화 동안 탐지 기능은 비활성화 됩니다. 20S 후에 초기화가 완료됩니다.그리고 제품은 정상적으로 작동합니다..
참고: ETS 5 또는 5의 최신 버전을 사용하십시오.7.2이 센서의 ETS 엔지니어링 구성 파일을 판매 직원으로부터 받아주세요.
7. 공장 기본 설정
탐지 영역: 100% 대기 시간: 30S 표시등: 열립니다.
8MH18의 리모컨
제품 기술의 복잡성과 응용 환경의 차이로 인해 완전히 정확하거나 완전한 설명을 보장하기가 어렵습니다.그래서 이 사양은 사용자 참조를 위한 것입니다.
우리는 사용자에게 알리지 않고 제품 사양에 변경할 권리를 보유하며 법적 의미에서 어떠한 약속과 보증도 하지 않습니다.우리 회사는 사용자들이 우리의 제품을 사용 한 후에 우리의 사양의 내용을 보완하거나 수정하도록 권장합니다..
