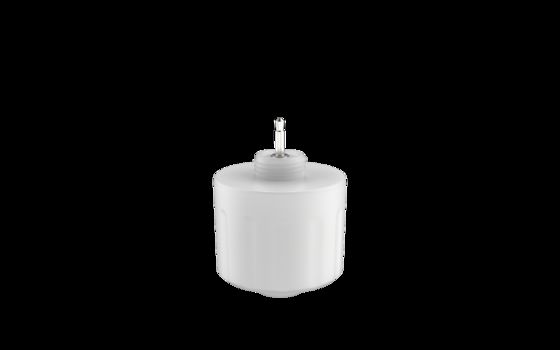

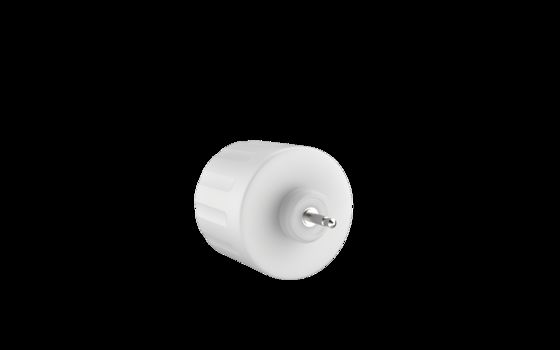

12Vdc PIR Casambi 네트워크 디밍 센서 LED Batten, 최대 장착 높이 12m
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정량 전압 | 12±1V DC | 출력 신호 | 0~10V 디밍 신호 |
|---|---|---|---|
| 장착 높이 | 10m (최대 12m) | 작업 온도 (TA) | -25~55℃ |
| 인증서 | CE | 수명 | 5 년 보증@TA (실내) |
| 설치 | 외부 |
제품 설명
[제품 특징]
- DC 시스템에 적합한 12Vdc 입력 또는12V DC 보조 전원 출력이 있는 LED 드라이버.
- 0-10V 디밍 단자, 3단계 또는 2단계 선택 가능,감지 영역 조절 가능
- 미니 사이즈 PIR 감지 센서
- 실내 최대 설치 높이 12m
- 모든 센서 매개변수는 Casambi 앱 설정을 통해 설정 가능
[매개변수]
|
입력 |
|
|
정격 전압 |
12±1V DC |
|
작동 전류 |
35±5mA |
|
리플 전압 |
<100mVp-p |
|
출력 |
|
|
출력 신호 |
0-10V 디밍 신호 |
|
센서 매개변수 |
|
|
감지 방식 |
PIR |
|
센서 감도 |
] |
|
주광 우선 |
] |
|
대기 디밍 레벨 |
] |
|
감지 영역(반경) |
천장 설치 높이 12m: r≥4m@0.3m/s, r≥3m@1m/s |
|
설치 높이 |
10m (최대 12m), 참고 1 & 2 참조 |
|
무선 매개변수 |
|
|
BLE 모듈 |
Casambi Bluetooth |
|
작동 주파수 |
2.402-2.480GHz |
|
전송 전력 |
+7dBm(최대) |
|
전송 거리 |
지점 간 전송 25m 최대 |
|
장치 ID |
32022 |
|
환경 |
|
|
작동 온도(Ta) |
-25~55℃ |
|
보관 온도 |
-40℃~80℃, 습도≤85%(비응축) |
|
인증 표준 |
|
|
인증됨 |
CE |
|
환경 요구 사항 |
RoHS 2.0, Reach 요구 사항 준수 |
|
IP 등급 |
IP65 |
|
기타 |
|
|
배선 |
이어폰 소켓 |
|
설치 |
외부 |
|
패키지 |
분리판+상자(K=A) |
|
순 중량 |
38±3g |
|
수명 |
5년 보증@Ta(실내) |
|
참고: 1.주변 온도가 인체 온도 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 동작 감지가 현저히 약해지거나 반응하지 않습니다. 2. W주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면, 오작동이 발생할 수 있으며, 감지 감도를 낮춰보십시오. 오작동이 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않을 수 있습니다.[기능 설명]R ON/OFF 기능 |
|
Casambi 앱 설정
|
[2단계 디밍 기능 |
] |
|
[3단계 디밍 기능 |
] |
|
[주광 감지 |
] |
|
[주광 우선 |
] |
|
[네트워크 기능 |
] |
|
[제품 정보 |
] |
[초기화]치수초기화하는 동안 센서는 움직임을 감지할 수 없습니다.
l기능[
설치 지침 ]
[초기화]2) 측면 장착 확장 브래킷 포함초기화하는 동안 센서는 움직임을 감지할 수 없습니다.
[
감지 범위
]
[초기화]전원을 켠 후 센서는 45-60초 동안 예열된 후 작동을 시작합니다.초기화하는 동안 센서는 움직임을 감지할 수 없습니다.
[기본 설정]
- 감도: 100%, 유지 시간: 10초, 주광 센서: 비활성화, 대기 시간: 0초, 대기 DIM 레벨: 10%[사용 시 주의 사항]센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
PIR 센서는 어떤 물질도 관통할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
추운 겨울에는 두꺼운 옷을 입으면 센서가 사람을 감지하기 어려울 수 있습니다.
열 신호는 센서를 트리거하는 움직임 신호로 간주됩니다. 에어컨 또는 기타 열원을 향하지 않도록 하십시오.
- 센서는 실내에서만 사용하십시오. 실외 햇빛은 센서 감지에 영향을 줄 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 다른 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
- 주광 임계값은 그림자가 없고 주변광이 확산 반사되지 않는 맑은 환경에서 측정됩니다. 주변 조도 레벨은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
- 감지 거리는 사람의 키, 설치 높이, 설치 각도, 작동 환경 온도 등과 관련이 있습니다. 주변 온도가 인체 온도 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 동작 감지가 현저히 약해지거나 반응하지 않습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으며, 감지 감도를 낮춰보십시오. 오작동이 계속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않을 수 있습니다.
- 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터가 측정한 일반적인 값입니다.
- 이 제품은 전압이 안정적이고 리플 팩터가 낮은(리플 팩터가 100mV 미만; 부하 전류가 50mA 이상) DC 전원 공급 장치와 함께 사용해야 합니다.
- 새로운 환경에 설치할 때는 대량 설치 전에 먼저 5개의 제품을 설치하고 테스트하십시오.
- PIR은 적외선 변화를 감지하는 열전기 적외선 센서입니다. 실제 사용 중에는 인체 이외의 열원 감지, 열원 온도 변화 없음 또는 열원 이동 없음, 기타 관련 환경 요인 및 PIR 적용 원칙 위반 영향과 같은 사항에 주의하십시오.
- 다음 현상으로 인해 인체 이외의 열원을 감지하면 PIR이 오작동할 수 있습니다.
- 1. 작은 동물이 감지 범위에 들어갈 때2. 햇빛, 자동차 헤드라이트, 백열등 등에서 나오는 원적외선이 센서에 직접 노출될 때 3. 따뜻한 공기, 냉장 설비에서 나오는 찬 공기, 가습기에서 나오는 수증기 등으로 인해 감지 범위 내의 온도가 급격하게 변할 때 다음 현상으로 인해 열원을 감지하면 PIR이 트리거되지 않을 수 있습니다.1. 센서와 감지 대상 사이에 유리 및 아크릴과 같이 원적외선 투과를 차단하는 물질이 있을 때
- 2. 감지 범위 내의 열원이 거의 움직이지 않거나 빠른 속도로 움직일 때
