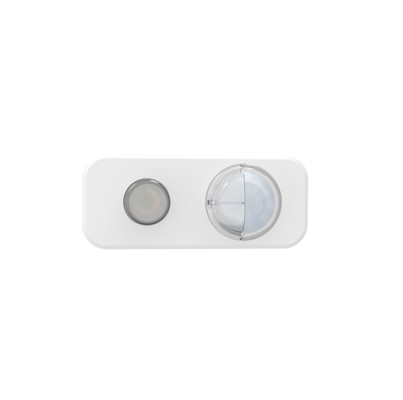

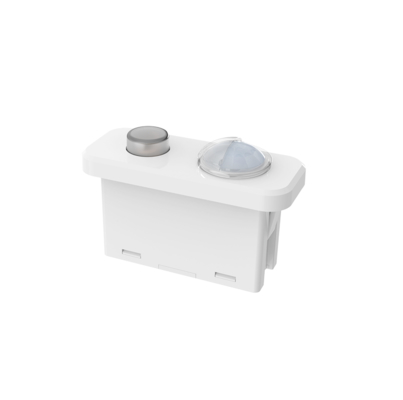

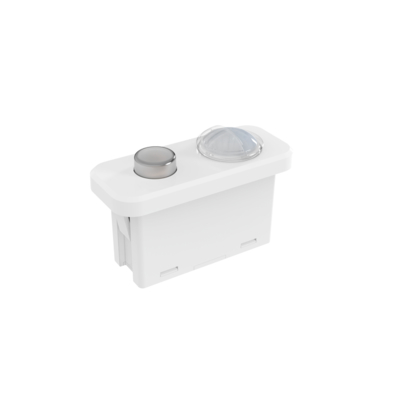

패널 조명용 PWM 디밍 기능이 있는 12Vdc PIR 모션 센서, 주광 우선 기능
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Operating Voltage | 12±1VDC | Operating current | 25±5mA |
|---|---|---|---|
| Output signal | PWM dimming | Mounting Height | 3m (4m Max) |
| Operating Temperature | -20℃~+55℃ | Certificate | CE |
| Lifetime | 3 years warranty @Ta (indoor) | ||
| 강조하다 | 패널 빛 PIR 운동 센서,PWM Dimming PIR 모션 센서,12Vdc PIR 모션 센서 |
||
제품 설명
[제품 특징]
- 국제 표준 Zhaga BooK20(R44 X17；R60 X22) 인터페이스
- 최대 설치 높이 4미터, 개방형 사무실, 개인 사무실에 적합
- Panel Light, Linear Light용 PIR 모션 감지기
- 센서 매개변수는 리모컨으로 조정 가능
- 낮은 장착 PIR 센서
[매개변수]
| 입력 | |||
| 정격 전압 | 12±1VDC | ||
| 작동 전류 | 25±5mA | ||
| 리플 전압 | <100mVp-p | ||
| 출력 | |||
| 출력 신호 | PWM 디밍 신호 | ||
| 센서 매개변수 | |||
| 감지 모드 | PIR 감지 | ||
| 유지 시간 | 30초/1분/3분/5분/10분/20분/30분(MH17) | ||
| 대기 기간 | 0초/10초/1분/3분/5분/10분/30분/+∞(MH17) | ||
| 주광 센서 |
주광 우선
|
ON | OFF |
| 5Lux | 55-105Lux | ||
| 15Lux | 65-115Lux | ||
| 30Lux | 80-130Lux | ||
| 50Lux | 100-150Lux | ||
| 100Lux | 150-250Lux | ||
| 150Lux | 200-300Lux | ||
| 디밍 레벨 | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) | ||
| 감지 범위(반경) | 2.5m (실내, 감도 100%, 센서에 직사광선 없음; 온도:25℃) | ||
| 설치 높이 | 일반 3m (최대 4m), 참고 1 & 2 참조 | ||
| 환경 | |||
| 작동 온도(Ta) | -20℃-55℃ | ||
| 보관 온도 | -40℃~+80℃ 습도: ≤85% (비응축) | ||
| 인증 표준 | |||
| 인증됨 | CE | ||
| 환경 요구 사항 | RoHS 2.0, Reach 요구 사항 준수 | ||
| IP 등급 | IP20 | ||
| Other | |||
| 배선 | 3핀 PH2.0 터미널 | ||
| 설치 요구 사항 | Zhaga book20 크기 구멍 | ||
| 포장 요구 사항 | 칸막이 + 판지(K=A) | ||
| 순중량 | 10±3g | ||
| 수명 | 3년 보증 @Ta (실내) | ||
|
참고:
|
|||
[기능 설명]
| ON-OFF 기능 | 대기 기간을 “0s”로 설정 |
| 2단계 디밍 | 대기 기간을 “+∞”로 설정 |
| 3단계 디밍 | 대기 기간을 “10초/1분/3분/5분/10분/30분”으로 설정 |
| 주광 우선 | 해당 없음 |
| 주광 수확 | 원격 설정 DH 모드+주광 센서 “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” |
[제품 정보]
- 치수 (단위: mm)
- 기능
- 배선
[설치 지침]
액세서리
[감지 범위]
[리모컨]
[초기화]
전원을 켠 후 센서는 45-60초 동안 예열된 후 작동을 시작합니다.
[기본 설정]
감도: 100% 유지 시간: 5초 주광 센서: 비활성화
[응용 프로그램 알림]
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 및 매개변수 변경 전에 전원을 끄십시오.
- PIR 센서는 어떤 재료도 관통할 수 없으므로 센서와 움직이는 사람/물체 사이에 장애물이 없는지 확인하십시오.
- 추운 겨울에는 두꺼운 옷을 입으면 센서가 사람을 감지하기 어려울 수 있습니다.
- 열 신호는 센서를 트리거하기 위해 움직이는 신호로 간주됩니다. 에어컨 또는 기타 열원과 센서가 마주하지 않도록 하십시오.
- 센서는 실내 전용입니다. 실외 햇빛은 센서의 감지에 영향을 미칠 수 있습니다.
- 지속적인 개선으로 인해 이 지침의 내용은 사전 통지 없이 변경될 수 있습니다.
- 다른 0-10V 드라이버와 함께 작동할 때 디밍 성능이 다를 수 있습니다.
- 주광 임계값은 그림자가 없고 주변광이 확산 반사되는 맑은 환경에서 측정됩니다. 주변 럭스 레벨은 환경, 날씨, 기후, 시간 및 계절에 따라 다를 수 있습니다.
- 감지 거리는 사람의 키, 장착 높이, 장착 각도, 작동 환경 온도 등과 관련이 있습니다. 주변 온도가 인체 온도 범위(36℃~37℃/96.8~98.6℉)에 가까워지면 PIR 모션 감지가 현저히 약해지거나 반응하지 않습니다. 주변 온도 또는 LED 트레이 온도가 55℃/131℉보다 높으면 오작동이 발생할 수 있으므로 감지 감도를 줄여보십시오. 오작동이 지속되면 PIR 센서는 해당 공간에서 사용하기에 적합하지 않습니다.
- 감지 영역은 실내 개방 환경에서 165cm 높이의 테스터가 측정한 일반적인 값입니다.
- 이 제품은 전압 안정화된 DC 전원 공급을 사용해야 하며, 입력 전압이 안정적이고 리플 계수가 낮아야 합니다(리플 계수가 100mV 미만; 부하 전류가 25mA보다 큽니다).
- 새로운 환경에 설치할 때는 대량 설치 전에 먼저 5개 이상의 제품을 설치하고 테스트하십시오.
- PIR은 적외선 변화를 감지하는 열전기 적외선 센서입니다. 실제 사용 중에는 인체 이외의 열원 감지, 열원 온도의 변화 없음 또는 열원의 움직임 없음, 기타 관련 환경 요인 및 PIR 응용 원칙 위반의 영향과 같은 사항에 주의하십시오.
- 다음 현상으로 인해 인체 이외의 열원을 감지할 때 PIR이 오작동할 수 있습니다.
1. 작은 동물이 감지 범위에 들어갈 때
2. 햇빛, 자동차 헤드라이트, 백열등 등에서 나오는 원적외선이 센서에 직접 노출될 때
3. 따뜻한 공기, 냉장 온실 장비의 찬 공기, 가습기의 수증기 등으로 인해 감지 범위 내의 온도가 급격하게 변할 때
- 다음 현상으로 인해 열원을 감지할 때 PIR이 트리거되지 않을 수 있습니다.
1. 센서와 감지 대상 사이에 원적외선 투과를 차단하는 유리 및 아크릴과 같은 물질이 있을 때
2. 감지 범위 내의 열원이 거의 움직이지 않거나 고속으로 움직일 때.
