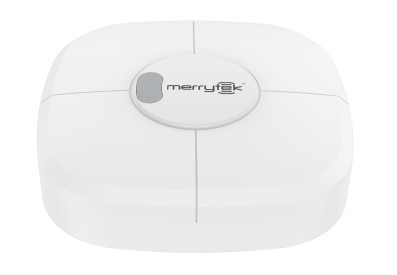

24GHz FMCW 마이크로 웨이브 존재 감지기, 표면 장착 및 5년 보증
| Place of Origin | China |
|---|---|
| 브랜드 이름 | Merrytek |
| 인증 | CE |
| Model Number | MSA065S 99 |
| Minimum Order Quantity | 100pcs |
| 가격 | 협상 가능 |
| Packaging Details | White box+ White box tags+ Clapboard+ Carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10,000pcs per month |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Input Voltage | 220-240Vac, 50/60Hz | Working current | 50mA mAX. |
|---|---|---|---|
| Power Consumption | ≤1W | Function | reliable and accurate microwave presence detectors |
| Breath Detecting Area (radius) | 3.5m±0.5m | Mounting Height | 2.5-4m |
| Installation | Surface mounted | IP rating | IP20 |
제품 설명

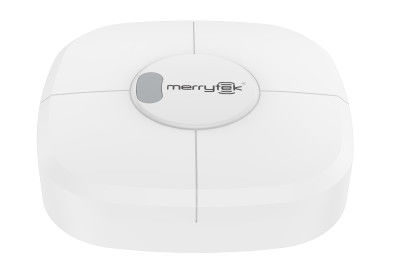

24GHz FMCW 마이크로 웨이브 존재 감지기, 표면 장착 및 5년 보증
1특징
1) 메리텍의 독점적인 생명체 현존 감지
2) 호흡으로 인한 미세 움직임을 감지하기 위해 FMCW 변조 기술을 적용
3) 독일 RF 기술 5 년 보증 보증 신청
4) ON/OFF 버튼을 누르거나 디밍 컨트롤을 사용할 수 있습니다
5) 릴레 최대 부하 용량: 800W 저항 부하 및 400W 인덕티브 부하 & LED
6) DIP 스위치 또는 리모컨에 의해 조절 가능한 센서 매개 변수
7) 5년 보증 기간
2.매개 변수
| 입력/출력 | 입력 전압 | 100-240V AC 50-60Hz |
| 정량 전압 | 220V AC | |
| 작동 전류 | 최대 50mA | |
| 소비량 | ≤1W 230V DC | |
| 최대 전압 | 1KV ((L/N,EN61000-4-5) | |
| 출력 신호 | 1 채널 ON/OFF ((최대 800W 저항 부하 및 400W 인덕티브 부하) + 1 채널 푸시 제어 | |
| 최대 급류 |
16A 릴레이 30A (시험의 50% Ipeak와 두 번째 500us @ 230Vac 냉동 부팅에서 완전한 부하로 60A (실험 50%의 최고와 두 번째 200us @ 230Vac 냉동 부팅에서 완전한 부하로) |
|
| 센서 매개 변수 | 레이더 주파수 | 24GHz-24.25GHz ISM 대역 |
| 전력 전달 | 최대 5mW | |
| 탐지 영역 | 리모컨/디프 설정: 0-4m | |
| 대기 시간 | 원격/디프 설정: 10s-30min 참고: 대기 시간이 >30s로 설정되면 존재 감지만 가능합니다. | |
| QS1+100% 감지 범위 반지름 | 주요/중소/미세 움직임 (~ 3m 높이의 설치): 3.5±0.5m (~ 41m2의 개방형 영역 테스트를 기반으로 다른 공간에 따라 변경될 수 있습니다) | |
| 낮빛 센서 임계 | 5-150lux/장애인 | |
| 감수성 | 높은/중간/저하 | |
| 원격 제어 | 사용 가능 | |
| 장착 높이 | 20.5-4.0m 전형적 값:3m | |
| 3dB 광선 각도 | 100° ((XZ) | |
| 100° ((YZ) | ||
| 응용 환경 | 설치 | 천장 장착 |
| 작동 온도 | 0°C...+50°C | |
| 저장 온도 | -40°C~+80°C | |
| 보증 | 3 년 ((실내 적용에서 제품 품질 문제로 사용할 수 있습니다.) | |
| 인증기준 | 인증서 | CE를 준수합니다. |
| 환경 요구 사항 | RoHS를 준수합니다 | |
| IP 등급 | IP20 | |
| "N/A"는 사용할 수 없다는 것을 의미합니다 | ||
3차원
4전선 다이어그램
5방사선 탐지
6탐지 신호
이 제품은 사람의 움직임, 작은 움직임, 존재 신호를 감지하고, 사람이 없는 상태에서 인간 존재/인간이 없는 신호를 감지합니다.작은 이동 및 존재 신호:
난M아조르 이동: 탐지 영역에서 중요한 인간 움직임을 (보행) 감지합니다.
난소규모이동: 탐지 영역에서 사람의 가벼운 움직임을 감지합니다. 앞으로 기울어, 앞으로 기울어, 뒤로 기울어, 팔을 흔들고, 머리를 흔들고, 타이핑하고, 휴대 전화로 놀고 등등.
난마이크로 이동:호흡으로 인한 인간의 복부 및 가슴 확장 행동을 감지하지만 움직이는 신호 또는 작은 움직이는 신호를 감지하지 않습니다.
7DIP 스위치 설정
탐지 영역
| 1 | 2 | 3 | ||
| Ⅰ | ON | ON | ON | 4m |
| Ⅱ | - | ON | 3.5m | |
| Ⅲ | ON | - | - | 3m |
| Ⅳ | - | - | 2.5m | |
| V | ON | ON | - | 2m |
| VI | - | ON | 1.5m | |
| 제7항 | ON | - | ON | 1m |
| 제8조 | - | - | 0.5m |
대기 시간
| 4 | 5 | 6 | 7 | ||
| Ⅰ | ON | ON | ON | ON | 10S |
| Ⅱ | ON | - | ON | ON | 30S |
| Ⅲ | ON | ON | - | ON | 1분 |
| Ⅳ | ON | ON | ON | - | 3분 |
| Ⅴ | ON | ON | - | - | 5분 |
| Ⅵ | - | - | ON | ON | 10분 |
| Ⅶ | - | - | - | - | 30분 |
낮빛 센서
| 8 | 9 | |
| ON | ON | 5Lux |
| - | ON | 50Lux |
| ON | - | 150Lux |
| - | - | 비활성화 |
8MH18의 원격 조작
더 많은 정보를 얻으려면 판매 담당자에게 문의하십시오. 더 자세한 사항.
