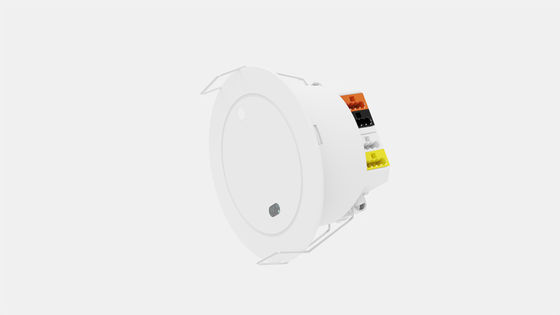

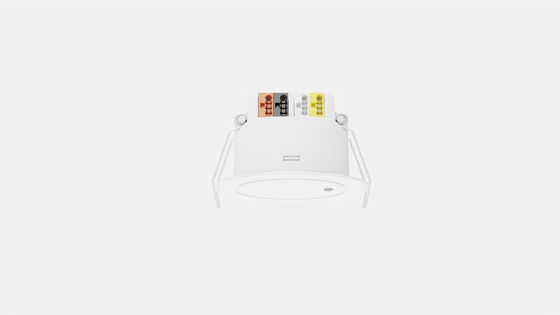

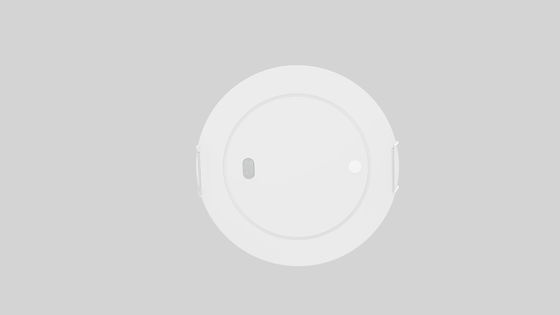

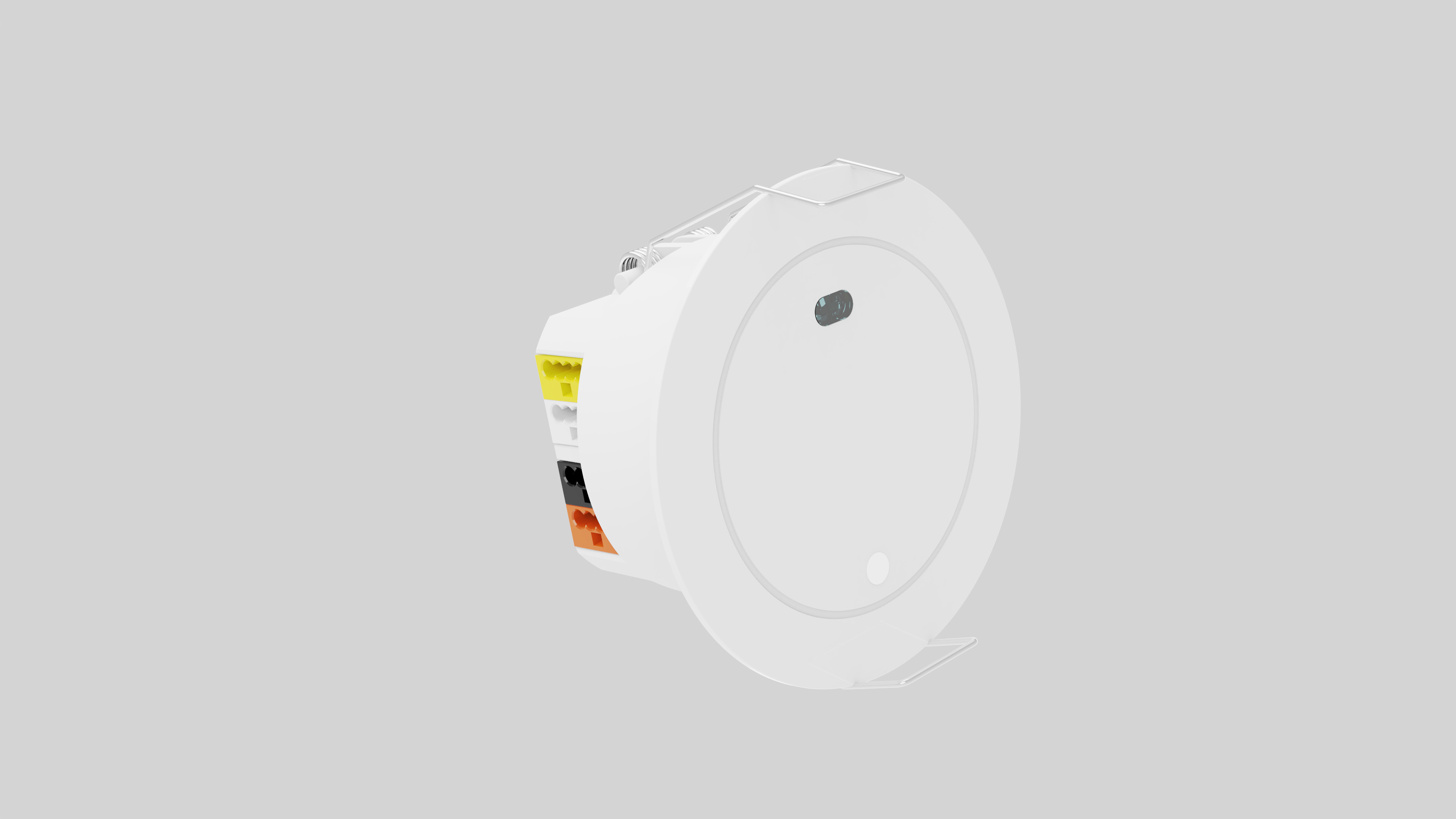

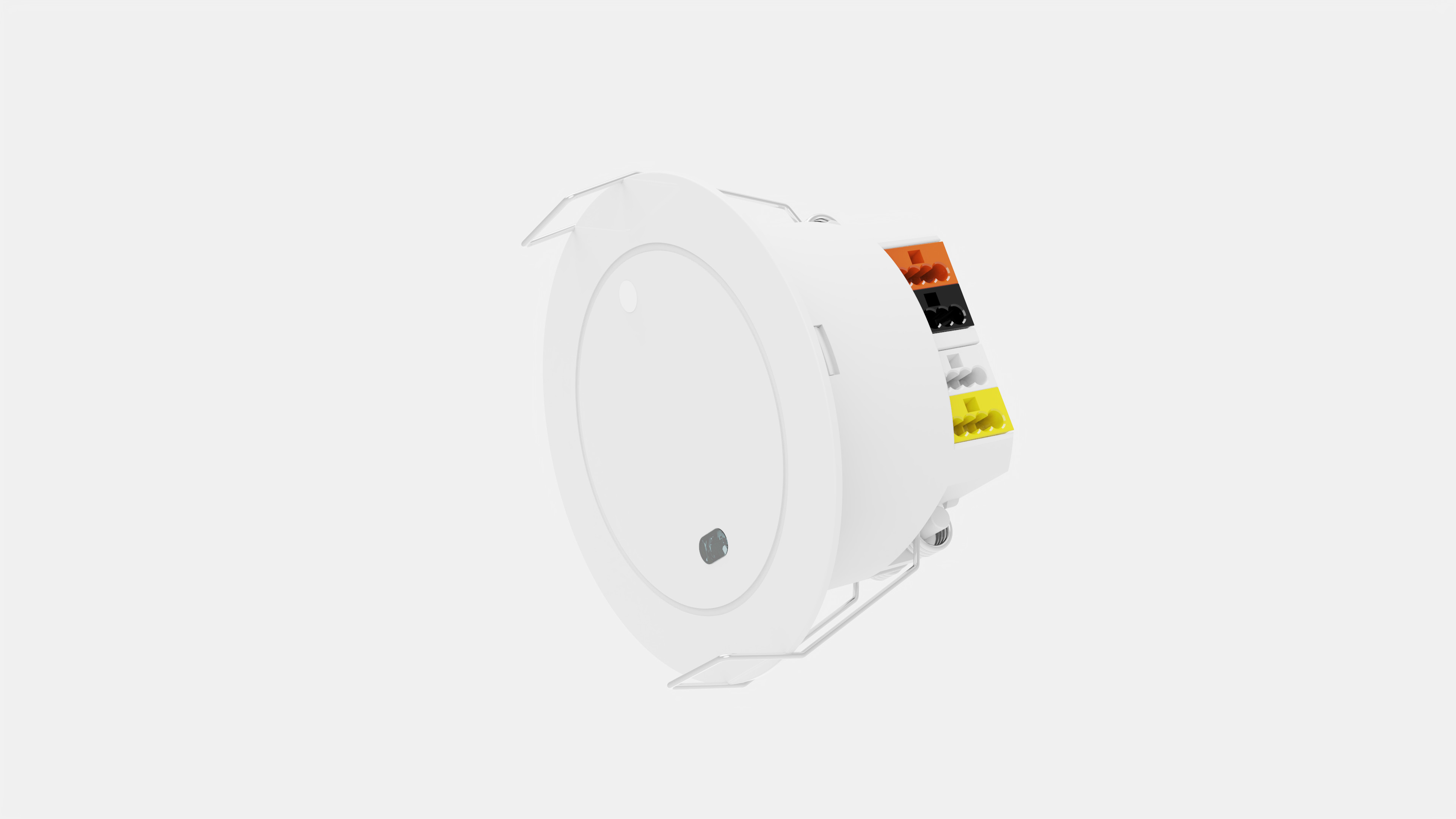

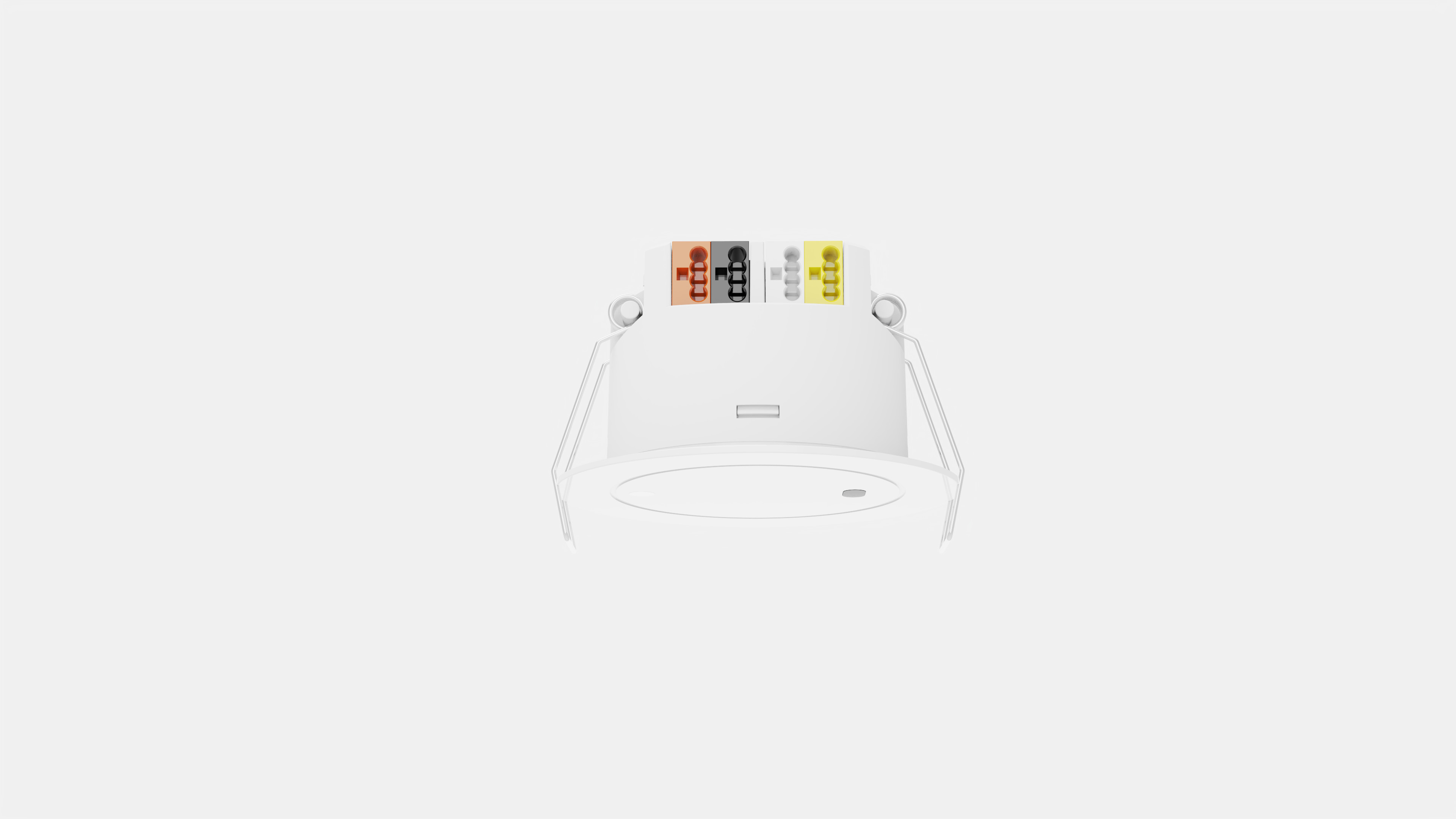

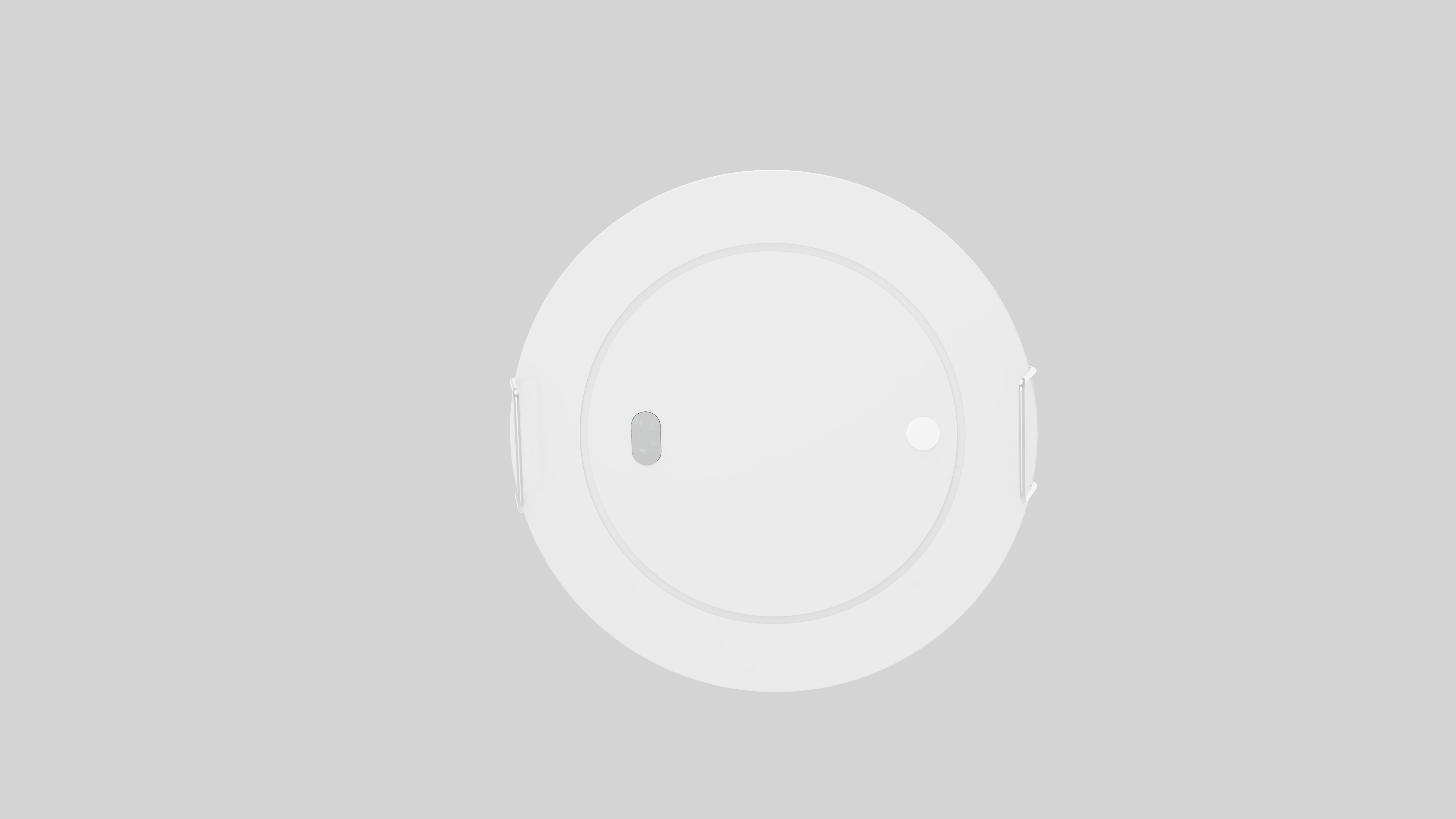

24G FMCW 모드 KNX 점유율 감지기
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Working voltage | 12-30Vdc | Working mode | KNX intelligent communication |
|---|---|---|---|
| Mounting height | 2.5-4.0m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Working frequency | 24GHz ±24.25GHz |
| Detecting type | Breath detecting, Major motion detecting, minor motion detecting | Mounting | Flush mounting |
| 강조하다 | FMCW 모드 KNX 점유율 감지기,통합된 KNX 버스 커넥터 점유량 감지기,24G KNX 점유율 감지기 |
||
제품 설명
24G FMCW 모드 KNX 점유율 감지기
1파라미터
| 입력 | 보조 전원 공급 장치 전압 범위 | 12~30V DC |
| KNX 터미널 전압 | 21~30V DC | |
| 보조 전원 공급 장치 작동 전류 | 12V: 55±3mA 최대 24V: 30±3mA 최대 | |
| KNX 터미널 전류 | 3±1mA | |
| 작업력 | ≤ 1W @ 24V DC | |
| 센서 매개 변수 | 작업 주파수 | 24GHz-24.25GHz ISM 대역 |
| 전력 전달 | 최대 5mW | |
| 탐지 영역 | ETS/리모트 설정: 0.5-4m | |
| 대기 시간 | ETS/리모트 설정: 3S-7200S 참고: 더 나은 존재 감지을 위해 대기 시간을 >30S로 설정해야 합니다. | |
|
탐지 범위 (100% 탐지 영역, 반지름) |
주요/중소/미소 이동 (3m 높이의 설치): 3.5±0.5m ( 41m2 오픈 영역 테스트에 기초하고 다른 공간에 따라 변경될 수 있습니다) | |
| 원격 제어 | 지원 | |
| 장착 높이 | 2-4m, 전형적 값: 3m | |
| 3db 빔 각도 | 100° (XZ 필드) | |
| 100° (YZ 필드) | ||
| 신청 envi로맨t | 플러시 마운트 된 구멍 크기 | Φ50-55mm |
| 작업 온도 | 0°C...+50°C | |
| 저장 온도 | -40°C...80°C, 습도: ≤85% (비 응축) | |
| 인증기준 | 인증서 | FCC/RED |
| 환경 요구 사항 | RoHS를 준수합니다 | |
| IP 등급 | IP20 | |
| 보증자 | 5년 (실내용 제품 품질 문제만 포함) | |
| "N/A"는 사용할 수 없다는 것을 의미합니다 | ||
2제품 기능
3차원

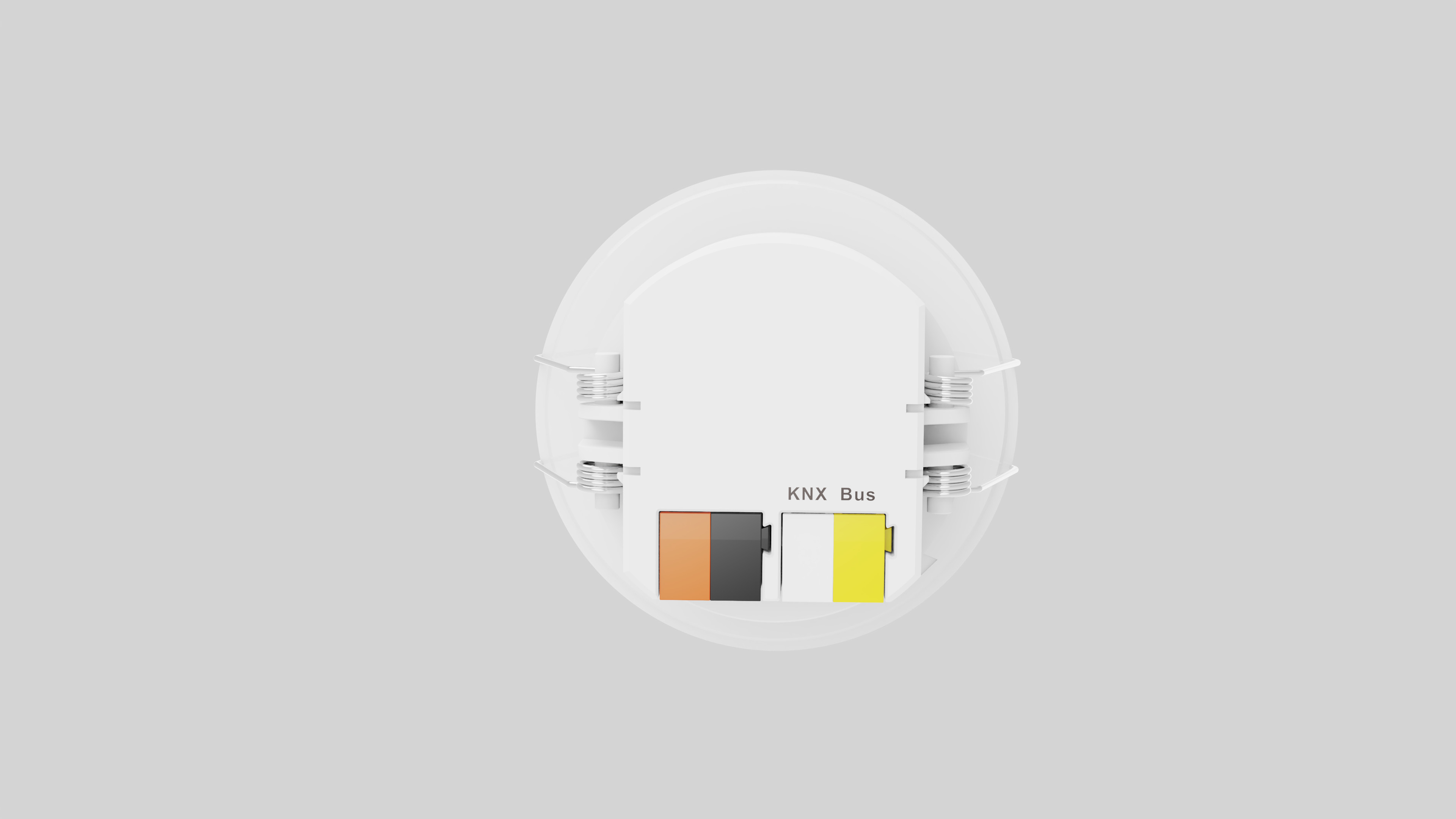

4전선
전선 배열 제안:
1. KNX 버스 배선 제안 손에서 끝까지, 별 또는 나무 배선 신호 전송의 안정성을 보장하는 것이 권장되지 않습니다.
2KNX 버스 배선 KNX 표준 EIB 보호 배선 또는 카테고리 6 네트워크 케이블을 권장합니다. 버스 배선의 길이는 400 미터를 초과하지 않는 것이 좋습니다.그리고 버스에 연결된 센서의 수는 12개를 넘지 않는 것이 좋습니다..
3버스에 연결된 센서의 수는 전원 공급 장치의 현재 부하 용량을 완전히 고려해야합니다.모든 KNX 장치 (센서 포함) 의 전류의 합이 KNX 전원 공급 장치의 부하 전류보다 크지 않아야 합니다..
5탐지
6.초기화
물리적 주소를 라우팅하고 채널 매개 변수를 설정 한 후 다음 단계를 수행합니다.
(1) 버스 인터페이스를 연결
(2) 버스 및 보조 전원을 켜십시오 (주의: 제품이 보조 전원 공급 장치가 있는지 확인하십시오, 그렇지 않으면 장치가 제대로 작동하지 않을 수 있습니다.)
(3) 제품의 프로그래밍 스위치를 누르면 LED등이 빨간색으로 변합니다.
(4) 버스 인터페이스를 사용하여 ETS 소프트웨어를 통해 물리적 주소를 다운로드합니다. 프로그래밍 LED 빛이 꺼져 물리적 주소 다운로드가 완료되었음을 나타냅니다.
(5) 필요한 응용 프로그램 매개 변수를 설정 한 후에 응용 프로그램을 다운로드하십시오.
(6) 응용 프로그램을 다운로드 한 후 제품은 초기화 됩니다. 초기화 동안 탐지 기능은 비활성화 됩니다. 20S 후에 초기화가 완료됩니다.그리고 제품은 정상적으로 작동합니다.;
참고: ETS 5 또는 5의 최신 버전을 사용하십시오.7.2이 센서의 ETS 엔지니어링 구성 파일을 판매 직원으로부터 받아주세요.
7설치 지침
내장 장착 장치
- 50-55mm 구멍을 뚫고
- 안전하게 케이블을 터미널에 연결
- 프로그램 버튼을 눌러
- 구멍에 스프링 클립을 넣어 잘 고정
- 센서가 단단히 설치되어 있는지 확인
8. 공장 기본 설정
탐지 영역: 4m 대기 시간: 30S 표시등: 열기 민감도: 중도 민감도
9MH18의 리모컨
10신청신고
우리 마이크로파 모션 센서는 움직이는 물체를 감지하는 전자제품으로 단단히 고정되어야 합니다.금속이나 금속 코팅이나 움직이는 애완 동물 또는 움직이는 팬과 같은 강한 반사 물질은 잘못된 트리거 기회를 가지고 있습니다, 그래서 우리는 설치 중에 아래의 측면을 고려해야합니다
- 인체는 전해질로 구성되어 있기 때문에 레이더 파도를 반사할 수 있습니다.우리의 마이크로파 모션 센서는 주로 인간의 움직임을 측정하고 출력 점유 / 점유 상태 도플러 원리를 적용
- 레이더 파도는 얇은 유리, 얇은 나무, 그리고 얇은 지프스 보드를 뚫을 수 있지만 콘크리트 벽이나 금속을 뚫어 움직임을 감지할 수는 없기 때문에,적당한 감지 감도를 설정합니다., 그리고 당신의 이상적인 감각 결과를 충족하기 위해 시간을 유지
- 우리의 마이크로파 모션 센서가 연속 작동 모드이기 때문에, 우리의 센서 전력 전류는 적어도 안정적인 14mA를 보장해야
- 우리의 마이크로파 모션 센서가 KNX 버스로 구동되기 때문에, 당신은 루프에 제한된 센서 양을 연결해야합니다 ((우리는 루프에 6 센서 이상을 제안)
- 5.5G 라우터와 다른 고전력 무선 장비가 마이크로파 모션 센서에 간섭할 수 있기 때문에그리고 감지 민감도는 건설 현장에 따라 조정되어야 합니다.
- 공기 출구 공기 흐름은 우리의 마이크로파 운동 센서를 흔들 수 있습니다. 그래서 우리의 센서와 공기 출구 또는 금속 물질 사이의 2m 설치 간격은 강력히 권장됩니다.그리고 감지 민감도는 건설 현장에 따라 조정되어야 합니다.
- 우리의 마이크로파 모션 센서의 바로 아래로 매달린 조명이나 파이프와 같은 차단 물질이 있어야 그 규칙적인 작업을 보장
- 우리의 움직임 센서를 루프에 적용할 때, 당신은 KNX 장비의 더 많은 제어에 하나의 센서를 적용 할 수 있습니다.우리의 센서에 대 한 낮 빛 수확 기능이 제공됩니다
