x제품 상세 정보
| 작동 전압 | 12-24VDC | 워킹 모드 | ON/OFF 기능 |
|---|---|---|---|
| 장착 높이 | 2.5-4.0m | 사용 시간 | 5년 warranty@Ta 230V 전부하 |
| 버전 | RS485 통신 | 대기 전력 | ≤1W |
| 작동 주파수 | 24GHZ-24.25GHz | IP 등급 | IP20 |
| 강조하다 | 24GHz 인간 존재 감지 센서,RS485 인간 존재 감지 센서,FMCW 인간 현존 감지 센서 |
||
제품 설명

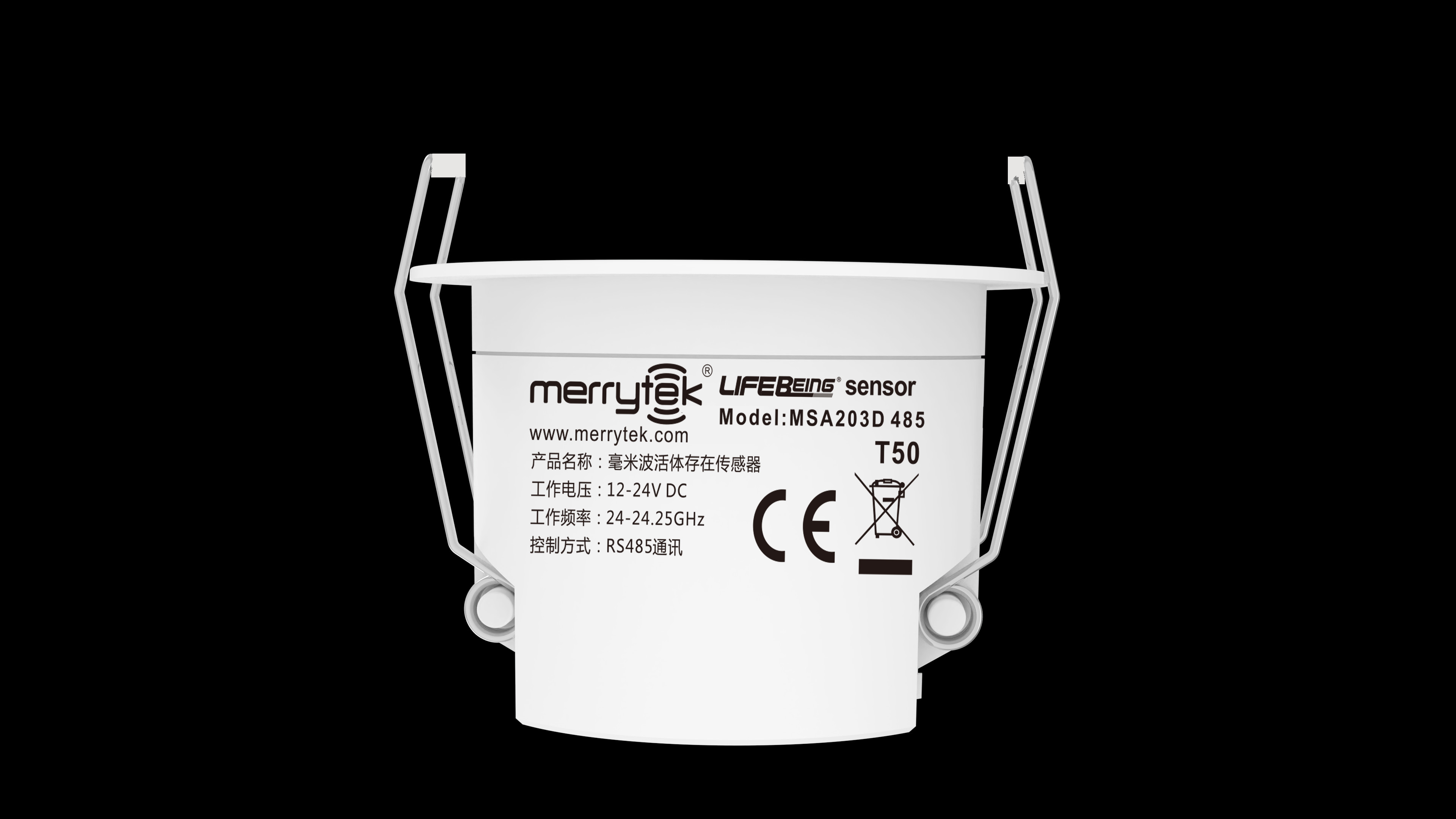

RS485 통신 24GHz 인간 존재 감지 센서 FMCW 감지 모드
MSA203D 485은 마이루이 테크놀로지의 특허 된 대광선 정사각 안테나를 기반으로 한 24GHz 레이더 센서이다. 높은 안테나 가이드와 넓은 감지 범위를 갖는다.마이루이 테크놀로지의 독특한 소프트웨어 알고리즘과 자동차 수준의 FMCW 레이더 변조 방법과 결합, 거의 모든 실내 공간에서 인간의 생명 신호에 의한 미묘한 움직임을 정확하게 감지할 수 있습니다.따라서 인체의 존재에 기반한 현재 시나리오에 대한 빠르고 정확한 프론트 엔드 센서 입력, 스마트 홈, 스마트 호텔, 스마트 오피스 등입니다.
1특징
1) 생명체 탐지 기술을 채택하여 움직임, 가벼운 움직임, 호흡 신호를 감지하고 진정한 존재 탐지를 실현합니다.
2) FMCW 를 사용하여 인체의 존재를 감지
3) 슈퍼 작은 설치 크기, 스마트 건물, 스마트 호텔, 스마트 사무실, 존재 감지기 및 기타 관련 지능 제어 분야에 적용 할 수 있습니다.
4) 24-24.25GHz (ISM 대역) 밀리미터 파동 레이더. 5G WIFI에 대한 간섭이 없으며 단단한 벽을 통해 감지 신호의 침투가 없습니다.
2파라미터
| 작동 전압 | 12~24V DC |
| 작동 전류 |
@12Vdc: 53±2mA @24Vdc: 32±2mA |
| 대기 전력 | ≤1W |
| 마이크로파 작동 주파수 | 24GHz -24.25GHz, ISM 대역 |
| 마이크로파 방출 전력 | 최대 5mW |
| 안테나 3db 빔 앵글 | 100° |
| 탐지 범위 (방사선) | 3.5±0.5m |
| 감수성 조절 수준 | 0-100% |
| 대기 시간 | 3s-7200s |
| 낮빛 센서 | 0-1200lux |
| 장착 높이 | 20.5-4.0m |
| 설치 |
1천장 장착 2. Φ45mm 내장형 구멍 크기 |
| 배선 | 스크루 단말 블록 0.75mm2-1.5mm2 |
| 작동 온도 | 0°C...+50°C |
| 저장 온도 | -25°C+80°C |
| 준수합니다 | RoHS, REACH |
| 패키지 | 흰색 상자 + K=K 카튼 |
| 일생 | 5년 보증@Ta 230V 풀로드 |
3.기능
움직임 신호가 활성화 가벼운 움직임& 호흡 신호 유지
센서는 인간의 걷기, 가벼운 움직임 (몸의 움직임, 머리를 돌리는 등 기타 작은 움직임) 과 호흡을 감지하여 수면 상태가 아닌 인간의 존재를 감지합니다.
* 이동 신호: 감지 영역 내에서 센서 트리거를 위한 큰 움직임이 있습니다.
* 가벼운 움직임 신호: 감지 영역 내에서 매우 작은 움직임이 수집될 수 있습니다. 예를 들어: 앞으로 기울어, 뒤로 기울어, 몸을 흔들고, 머리를 흔들고, 타이핑하고, 휴대 전화로 놀고,그리고 다른 행동의 작은 범위.
* 호흡 신호: 호흡 신호 검출 (비부와 가슴 구멍 확장 행동)
4차원(단위:mm)
5.배선
6.구조
7설치 지침
1) 플러시 장착
a. 천장에 45mm의 구멍을 뚫어.
b. 평면 스크루드라이버를 사용하여 크림 커버를 제거합니다.
c. 케이블을 터미널에 연결한다.
d. 와이어 커버를 설치하고 와이어를 누르십시오.
e. 스프링 클램프를 뒤로 구부려 천장에 미리 열린 구멍을 밀어 넣습니다.
안정적이고 신뢰할 수 있는 설치를 보장합니다.
2)표면 장착
a. 가닥을 위해 예약 된 얇은 벽을 자르십시오.
b. 제품을 타겟 장착 표면에 맞춤 스크루로 고정한다.
c. 입력 전선을 배선 단말기에 연결하고 커버를 단단히 닫습니다.
d. 평면 블레이드 스크루드라이버로 상단 커버를 제거합니다.
e. 디프 스위치와 매개 변수를 조정하고, 그 다음 윗 뚜?? 을 덮으십시오.
f. 제품을 천장 좌석에 밀어 넣으면 손톱은 제품을 고정하여 떨어지지 않도록합니다.
g. 천장 좌석에서 제품을 분리하기 위해, 해체 틈에 평면 블레이드 스크루드라이버를 삽입, 스크루드라이버를 들어 올려, 끝으로 아래로 튀어, 제품은 천장 좌석에서 튀어나 올 것입니다.
h. 설치 후 안정성과 신뢰성을 보장한다.
8.탐지 패턴
참고:
1) 전자기파 전송 특성의 영향으로 인해 감지 범위는 사람, 재료 및 덮개 두께와 관련이 있습니다.그리고 효과적 레이더 활동 범위는 그에 따라 변경됩니다..
2) 밀리미터 파동 주파수 대역의 전자기파는 비금속 물질에 대한 특정 침투 특성을 가지고 있습니다.그것은 일반적인 유리판 스크린과 얇은 파티션 벽을 침투하고 방패 뒤에 움직이는 물체를 감지 할 수 있습니다, 하지만 두꺼운 부하 벽과 금속 문을 뚫을 수 없습니다.
9. 초기화
전원이 처음 켜지면 표시등이 10초 동안 깜빡이고 꺼집니다. 20S 판정을 받습니다. 20S 판정을 받으면 아무도 없습니다.아무도 명령 보내지 않을 것입니다만약 누군가가 있다고 판단되면, 정상 감지 상태로 들어가게 됩니다.외부 동작 감지 신호가 감지되지 않습니다.표시등은 RS485 명령이나 메리텍 MH10 리모컨을 통해 켜고 끄고 동시에지연 시간 및 탐지 범위 (탐지 거리) 는 RS485 명령 또는 Merrytek MH10 원격 제어기를 통해 설정할 수 있습니다.
10. 공장 설정
탐지 영역:4m 대기 시간:30s 표시등: 열립니다.
11신청신고
1) 센서는 전문 전기사가 설치해야합니다.
2) 센서를 금속판, 유리, 그리고 고중밀도의 다른 재료의 넓은 부위에서 가능한 한 멀리 배치하여 실수로 발사되는 것을 피합니다.
3) 센서 주변에서 오랫동안 진동하는 물체를 사용하지 마십시오. 흔들리는 팬 등. 진동 신호는 센서를 작동시키는 움직임 신호로 간주됩니다.
4) 센서를 무선 라우터 근처에 설치하지 마십시오. 적어도 0.5 미터 이상.
5) MH10 리모컨을 사용하여 민감도를 설정하고 스위치 설정을 표시할 수 있습니다. (리모컨 HS 버튼은 "동"하고 LS 버튼은 "폐지"를 나타냅니다.)
6) 마이크로 웨브 센서는 유리 또는 나무 벽을 침투 할 수 있으며, 벽 밖에서 침투하는 마이크로 웨브는 외부에서 움직이는 물체를 감지 할 때 잘못된 트리거를 일으킬 수 있습니다.잘못된 트리거를 피하기 위해, 유리 문 / 창문, 합쳐진 벽 또는 나무 벽 근처에 센서를 설치하지 마십시오. 그리고 설치 중에 적절한 감지 영역을 선택하십시오. 예를 들어:
A. 제품이 2m * 2m 또는 그보다 작은 공간에서 사용되면 검출 영역은 25%로 설정되어야합니다 (응용: 화장실 또는 수신실).
B. 약 3m * 3m의 방에서 사용할 경우 감지 영역이 50%로 설정되어야합니다 (응용: 화장실, 입구 또는 수신실)
C. 약 4m * 4m의 방에서 사용할 경우 감지 영역이 75%로 설정되어야합니다 (응용 시나리오: 작은 사무실 회의실 또는 도서관)
D. 약 5m * 5m 또는 더 큰 방에서 사용할 때 감지 영역은 100%로 설정해야합니다 (응용: 큰 사무실, 회의실 또는 도서관)
참고: 실제 응용의 적절한 감지 범위는 실제 환경에 기초해야합니다. 위의 응용 시나리오의 민감도 선택은 참조를위한 것입니다.
7) 대기 시간 설정: 단일 공간: 1 min -3 min, 멀티 플레이어 공간: 30 s -1 min.
공간에서 작은 움직임 신호의 간섭을 피하기 위해 5 분 이상의 지연을 설정하는 것은 권장되지 않습니다.
