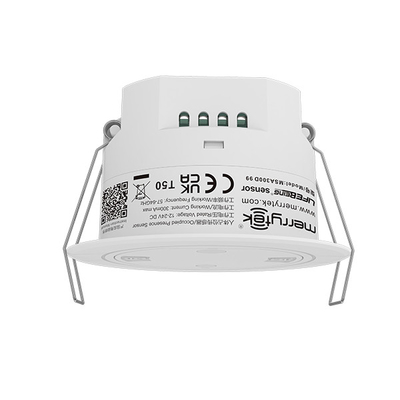

작업장 및 화장실 큐비클 60GHz 존재 감지 센서 12Vdc 건조 접촉 통신
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 작동 전압 | 12/24VDC | 통신 모드 | NO/NC 건식 접점(초기 설정은 NO 건식 접점) |
|---|---|---|---|
| 일한 전력 | ≤1W @24Vdc | 적용 | 직장과 화장실 칸막이 |
| 검출 감도 | 25%~100% | 일시 중단 시간 | 5초/30초/1분/3분/5분/10분/20분/30분 |
| 일광 검출 범위 | 5Lux/15Lux/30Lux/50Lux/100Lux /150Lux/비활성화 | 장착 높이 | 20.5-3.5m (보통 3m) |
| 설치 | Recessed. 매입형. Cut hole Φ70mm 컷 구멍 Φ70mm | 탐지 범위 | 00.5~1.5m |
| 강조하다 | 화장실 큐비 60GHz 현존 감지 센서,작업장 60GHz 현존 감지 센서,12Vdc 60GHz 존재 감지 센서 |
||
제품 설명
작업장 및 화장실 객실 60GHz 현존 감지 센서 12Vdc 건조 접촉 통신
1.특징
MSA300D 99은 메리텍이 특허를 받은 멀티 어레이 안테나를 기반으로 한 60GHz 레이더 센서입니다. 안테나는 목표 영역에 집중 감지하기 위해 -30°에서 30°까지 돌릴 수 있습니다.집중된 탐지 범위와 메리텍의 독특한 소프트웨어 알고리즘그것은 작업장과 화장실과 같은 명확한 경계를 가진 작은 범위 내에서 인간의 존재 정보를 정확하게 감지 할 수 있습니다.따라서 스마트 사무실 작업 스테이션에 대한 신속하고 정확한 인원 출석 / 부재 정보를 제공 할 수 있습니다작은 회의실과 스마트 화장실 솔루션
2파라미터
| 입력/출력 | 입력 전압 | 12~24V DC |
| 정량 전압 | 12V/24V DC | |
| 작동 전류 | 최대 300mA | |
| 작업력 | ≤ 1W @ 24V DC | |
| 출력 신호 | NO/NC 건조 접촉 (공장 설정은 NO 건조 접촉) | |
| 센서 매개 변수 | 레이더 주파수 | 60GHz~64GHz |
| 전력 전달 | 최대 5mW | |
| 탐지 영역 | MH10 원격 설정: 25%-100% | |
| 대기 시간 | MH10 원격 설정: 5초-30분 | |
| 낮빛 센서 임계 | 5-150lux | |
| 반지름 감지 범위 (QS1 모드 100% 감수성 기준) | 움직임/현재 (높이 3m):00.5-1.5m | |
| 원격 제어 | 사용 가능 | |
| 장착 높이 | 2~3.5m | |
| 3dB 광선 각도 | 30° (평면) | |
| 30° (직선) | ||
| 응용 환경 | 절단 크기 | Φ70mm |
| 작업 온도 | 0°C...+50°C | |
| 저장 온도 | -25°C~+80°C | |
| 인증기준 | 준수합니다 | FCC/RED |
| 환경 | RoHS를 준수합니다 | |
| IP 등급 | IP20 | |
| 참고: "N/A"는 사용할 수 없다는 것을 의미합니다. | ||
3차원(mm)
4.배선
5탐지 구역
6. 공장 기본 설정
탐지 영역: 100% 대기 시간: 30S 표시등: 열려
7탐지 신호
이 제품은 사람의 움직임, 작은 움직임, 존재 신호를 감지하고, 사람이 없는 상태에서 인간 존재/인간이 없는 신호를 감지합니다.작은 이동 및 존재 신호:
* 이동 신호:탐지 영역에서 중요한 인간 이동 (행동) 을 감지합니다.
*작은 이동 신호:탐지 영역에서 사람의 가벼운 움직임을 감지합니다. 앞으로 기울고, 앞으로 기울고, 뒤로 기울고, 팔을 흔들고, 머리를 흔들고, 타이핑하고, 휴대 전화로 놀고,
*현재 신호:호흡으로 인한 인간의 복부 및 가슴 확장 행동을 감지하지만 움직이는 신호와 작은 움직이는 신호를 감지하지 않습니다.
