다기능 디밍 가능한 LED 드라이버 12W LED 다운라이트
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 동작 전압 | 198-264VAC 50Hz /60Hz | 평가된 입력 전압 | 220-240VAC 50Hz /60Hz |
|---|---|---|---|
| 직류 입력 전압 범위 | 200-240Vdc | 입력 컷텐트 | 0.07A 맥스 |
| 역율 | ≥0.9C | 보호 등급 | IP20 |
| 하이 라이트 | 다운라이트 다기능 LED 드라이버,12W 다기능 LED 드라이버,디밍 가능한 LED 드라이버 12W |
||
제품 설명

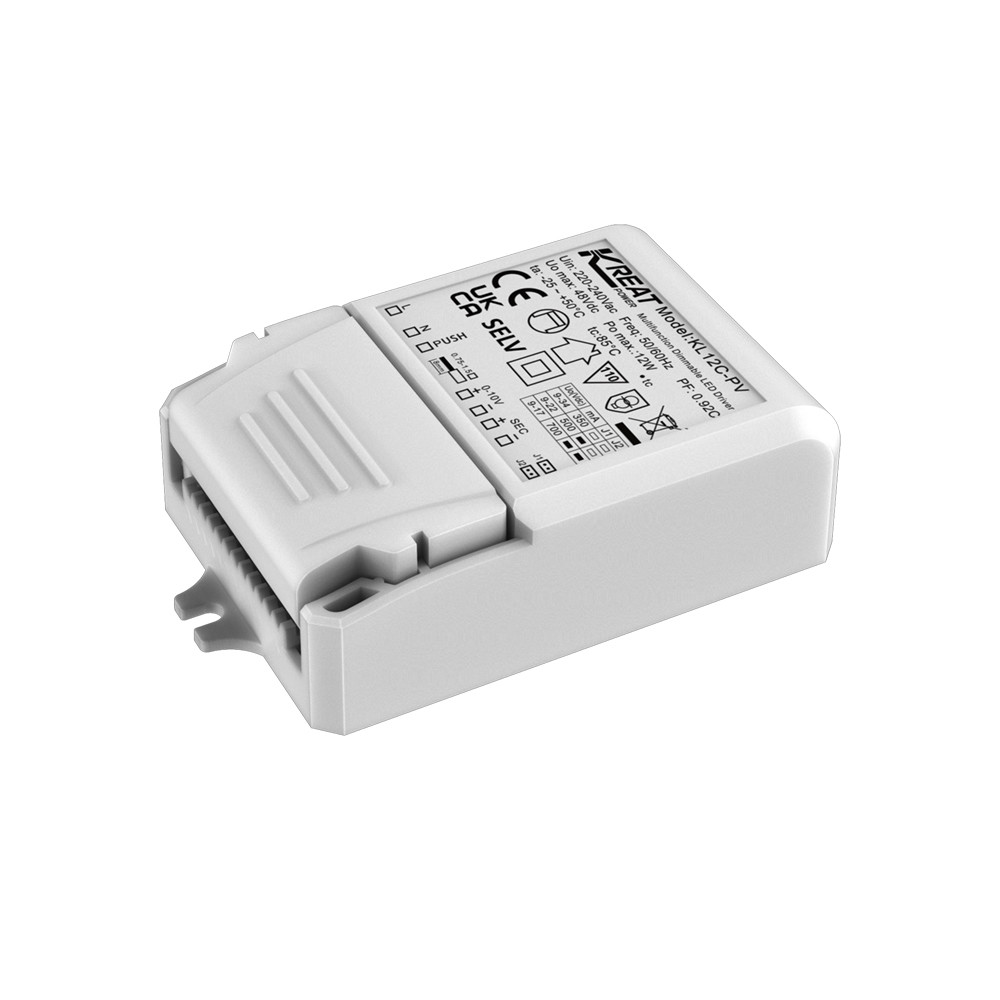

KL12C-PV 다기능 LED 드라이버 12W LED 다운라이트
[제품 특징]
- 전체 디밍 범위에서 깜박이는 것이 없습니다.
- 대기 전력 0.5W 이하
- 버튼을 누르면 기본 디밍
- 0~10V 디머로 2차 디밍
- 10V PWM 디밍 (3KHz-8KHz) 을 지원합니다.
- 보호: 단회로 / 과온 / 과전압
- 높은 주변 온도 이상에서 감소 전류
- 메모리 기능이 있는 덤을 누르세요
- 5년 보증
[매개 변수]
| 모델 | KL12C-PV | |
| 입력 | 작동 전압 | 198-264VAC 50Hz /60Hz |
| 정형 입력 전압 | 220-240VAC 50Hz /60Hz | |
| DC 입력 전압 범위 | 200-240VDC | |
| 입력 커튼 | 0.07A 맥스 | |
| 입력 입력 전류 | <15A (반류 펄스 너비 100US) @230VAC | |
| 전력 요인 | ≥0.9C (@230VAC 전체 부하) | |
| 전체 하모닉 왜곡 | 전형적: 20% (@230Vac 풀 로드) | |
| 대기 전력 | ≤0.5W | |
| 효율성 | 83% 최대. @230VAC (완전 부하) | |
| 배선 방법 | 밀기 터미널, 와이어 가로 절단:0.75-1.5mm2 | |
| 출력 | 작동 모드 | 일정한 흐름 |
| 부하 유형 | LED | |
| 리플 요구 사항 (블릭링 또는 블릭링 없는) | 플래커 값: 전체 디밍 범위에서 2% 미만 | |
| 시작 시간 | <0.5s (@230Vac;Auxiliary는 출력이 없습니다) | |
| 무부하 출력 전압 | 45VDC 최대 | |
| 부하 출력 전압 범위 | 9~34VDC | |
| 전량 출력력 | 12W 최대 | |
| 부하 출력 전류 | 350mA ((9-34V) 500mA ((9-24V) 700mA ((9-17V) | |
| 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% | |
| 배선 방법 | 밀기 터미널, 와이어 가로 절단:00.5-1.5mm2 | |
제어 방법 | 기본 PUSH 디밍 | 기본 푸시 디밍 (Max.lead length:100M) |
| 1~10V 디밍 | 0-10V 디밍 ((포트 전류<1MA) (최대 선도 길이는:20M) | |
| 디밍 범위 | 2%~100% | |
| 기본 PWM 디밍 | 0-10V 포트 PWM 디밍 (3KHZ-8KHZ) | |
| 포텐티오미터 | 100kΩ | |
| 예외 보호 요구 사항 | 온도 보호 이상의 출력 | 네, 자기 회복 기능 없이요 |
| 출력 단회전 보호 | 네, 자기 회복 기능 없이요 | |
| 운영 환경 | 작동 온도/ 습도 | -25°C~50°C 습도:85% (비 응축) |
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% | |
| 최대 케이스 템퍼 (Tc) | 85°C | |
| 안전 및 EMC | EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| 안전 표준 | EN61347-1 EN61347-2-13 | |
| 인증 | CE | |
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입출력 N- 출력 SEC) | |
| 다른 것 | 보호 수준 | IP20 |
| 보호의 종류 | 클래스 II | |
| 설비 유형 | 독립적인 설비 | |
| 설치 차원 | 88*52*25mm | |
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 | |
| PUSH 디밍 동기화 | 30개 | |
| 포장 요구 사항 | 흰색 상자 + 지침 클랩보드 외면 카튼 (K=A) | |
| 무게 | 80g | |
| 생활 | 50000h @Ta 풀 로드 | |
| 참고: 모든 매개 변수는 지정되지 않은 경우 230Vac와 25도 환경의 입력 전압에서 테스트됩니다. | ||
[차원 (단위:mm)]
[배선 다이어그램]
그림. 푸시 디밍 OR 코리도어 기능 |
그림 B 0-10V |
[현재 기어 설정]
| 전류 | 전압 | J1 | J2 |
| 350mA | 9~34V | - | - |
| 500mA | 9~24V | 짧은 | - |
| 700mA | 9·17V | 짧은 | 짧은 |
[감소]
[희미화 곡선]
[ON/OFF 및 디밍 동작 설명]
A. 짧은 푸시 스위치 (< 1 s), LED 드라이버 ON 또는 OFF. 밝기는 마지막 희미화 값으로 돌아갑니다.
B. PUSH 스위치를 누르고 유지 (1S ~ 8S), LED 드라이버는 디밍을 달성 할 수 있습니다; 다시 누르면 빛이 반대 디밍 방향으로 변합니다.
C. 푸시 디밍은 전력 다운 메모리와 밝기 메모리를 가지고 있습니다.
D. 디밍 동기화:
LED 드라이버는 15초 동안 누르면 50%의 덤핑 수준으로 동기화됩니다.
E. 켜고 끄는 번쩍이는 시간:등을 끄기 위해 짧은 누르기,PUSH 스위치를 누르고 누르면 빛이 켜지고 밝아집니다. 대기 시간은 번쩍이는 시간으로 저장됩니다.
F. 복도 기능: PUSH는 60S 이상의 L 신호를 가지고 있으며, 복도 기능, 100% 밝기, 20% 밝기를 입력하고, 60S를 기다립니다. 그리고 불을 끄십시오.코리도어 기능을 종료하기 위해 5 번 간략한 버튼을 누르고.
G. 표시등이 있는 버튼은 허용되지 않습니다.
[필요한 사항]A의정]
입력 전원을 켜기 전에 LED 끈을 부하에 연결해야 합니다. 그렇지 않으면 LED 끈이 손상될 수 있습니다.
