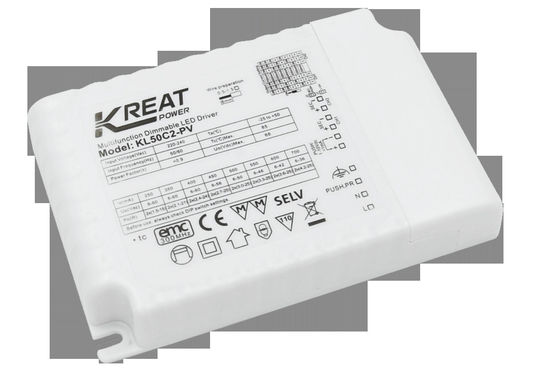

50W 듀얼 채널 푸시 및 1-10V 디밍 LED 드라이버 LED 다운라이트
| Place of Origin | Shenzhen, China |
|---|---|
| 브랜드 이름 | KREATPOWER |
| 인증 | CE, SEMKO |
| Model Number | KL50C2-PV |
| Minimum Order Quantity | 100PCS |
| 가격 | 협상 가능 |
| Packaging Details | White box+ Instructions Clapboard Outer Carton |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Operating Voltage | 198-264VAC 50Hz /60Hz | Input Voltage range | 200-240VDC |
|---|---|---|---|
| Input Cuttent | 0.28A Max. | Power Factor | ≥0.9 |
| Stand-by Power | ≤0.5W | IP | IP20 |
| 인증 | CE, SEMKO | Feature | Dual channel |
| Dimming method | PUSH and 1-10V dimming | Warranty | 5 years |
| 강조하다 | LED 다운라이트 LED 드라이버,50W 디밍 LED 드라이버,1~10V 디밍 LED 드라이버 |
||
제품 설명
50W 듀얼 채널 푸시 및 1-10V 디밍 LED 드라이버 LED 다운라이트
[제품 특징]
- 전체 디밍 범위에서 깜빡임이 없습니다.
- 대기 전력 0.5W 이하
- 버튼을 누르면 기본 디밍
- 0~10V 디머로 2차 디밍
- 10V PWM 디밍 (3KHz-8KHz) 을 지원합니다.
- 0-10V 포트 PUSH 디밍
- 보호: 단회로 / 과온 / 과전압
- 높은 주변 온도 이상에서 감소 전류
- 메모리 기능으로 덤으로 누르세요
- 복도 기능과 함께 둠 포트를 누르고
- 5년 보증
[매개 변수]
| 입력 | 작동 전압 | 198-264VAC 50Hz /60Hz |
| 정형 입력 전압 | 220-240VAC 50Hz /60Hz | |
| DC 입력 전압 범위 | 200-240VDC | |
| 입력 전류 | 0.28A 맥스 | |
| 입력 입력 전류 | <15A (반류 펄스 너비 100US) @230VAC | |
| 전력 요인 | ≥0.9 (@230VAC 전체 부하) | |
| 전체 하모닉 왜곡 | 전형적: 13% (@230Vac 풀 로드) | |
| 대기 전력 | ≤0.5W | |
| 효율성 | 최대 89% @230VAC (전량) | |
| 배선 방법 | 밀기 터미널, 와이어 가로 절단:00.75-1.5mm2 | |
| 출력 | 작동 모드 | 일정한 흐름 |
| 부하 유형 | LED | |
| 리플 요구 사항 (블릭링 또는 블릭링 없는) | 플래커 값: 전체 디밍 범위에서 2% 미만 | |
| 시작 시간 | <0.5s (@230Vac; 보조는 출력이 없습니다) | |
| 무부하 출력 전압 | 58VDC 최대 | |
| 부하 출력 전압 범위 | 9-52VDC | |
| 전량 출력력 | OUT1+OUT2: 최대 50W | |
| 부하 출력 전류 | 2*CC:350mA;500mA;550mA;700mA;750mA;900mA | |
| 일정한 전류/전압 정확성 | 일정한 전류 정밀도 ±5% | |
| 배선 방법 | 밀기 터미널, 와이어 가로 절단:00.5-1.5mm2 |
| 제어 방법 | 기본 PUSH 디밍 | 기본 푸시 디밍 (Max.lead length:100M) |
| 1~10V 디밍 | 0-10V 디밍 ((포트 전류<1MA) (최대 선도 길이는:20M) | |
| 디밍 범위 | 3%~100% | |
| PWM 디밍 | 0-10V 포트 PWM 디밍 (3KHZ-8KHZ) | |
| 포텐티오미터 | 100kΩ | |
| 2차 PUSH 디밍 | 네, 공장 설정을 변경합니다. | |
| 예외P회전R엑이어먼트 | 온도 이상 출력 보호 |
네, 자기 복구 기능 없이요 (수요가 가능합니다) |
| 초전압 보호 | 네, 자기 회복 기능 없이 | |
| 출력 단회전 보호 | 네, 자기 복구 기능 (수요가 가능합니다) | |
|
운영 환경 |
작동 온도/ 습도 | -25°C~50°C 습도:85% (비 응축) |
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% | |
| 최대 케이스 템퍼 (Tc) | 85°C | |
|
안전 & EMC |
EMC 표준 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| 안전 표준 | EN61347-1 EN61347-2-13 | |
| 인증 | CE | |
| 전압을 견딜 수 있습니다 | 3750Vac, 5mA, 60s (입출력 N- 출력 SEC) | |
| 다른 것 | 보호 수준 | IP20 |
| 보호의 종류 | 클래스 II | |
| 설비 유형 | 독립적인 설비 | |
| 설치 차원 | 123*79*24mm | |
| 블랙아웃 메모리 기능 | 네, PUSH 암흑기억 | |
| PUSH 디밍 동기화 | 30개 | |
| 포장 요구 사항 | 흰색 상자 + 지침 클랩보드 외면 카튼 (K=A) | |
| 무게 | 220g | |
| 생활 | 50000h @Ta 풀 로드 | |
| 참고: 모든 매개 변수는 230Vac의 입력 전압과 25도 환경에서 테스트됩니다. | ||
[차원 (단위:mm)]
[배선 다이어그램]
|
피그. 푸시 덤밍또는 C통로 기능 |
피그B 0-10V또는 2차 PUSH |
[현재 기어 설정]
| 전류 | 외 1 | 2 | ||||||||
| 전압 | Po ((W) | 1 | 2 | 3 | 전압 | Po ((W) | 1 | 2 | 3 | |
| 350mA | 9~50V | 17.5 | - | - | - | 9~50V | 17.5 | - | - | |
| 500mA | 9~50V | 25 | ON | - | - | 9~52V | 26 | ON | - | - |
| 550mA | 9~45V | 25 | - | ON | - | 9~52V | 29 | - | ON | - |
| 700mA | 9~36V | 25 | ON | ON | - | 9~50V | 35 | ON | ON | - |
| 750mA | 9~33V | 25 | - | ON | ON | 9~48V | 36 | - | ON | ON |
| 900mA | 9~28V | 25 | ON | ON | ON | 9~40V | 36 | ON | ON | ON |
| 참고:두 출력의 총 전력은 50W를 초과할 수 없습니다.Po1+Po2≤50W | ||||||||||
[감소]
[희미화 곡선]
[ON/OFF 및 디밍 동작 설명]
A. 짧은 푸시 스위치 (< 1 s), LED 드라이버 ON 또는 OFF. 밝기는 마지막 희미화 값으로 돌아갑니다.
B. PUSH 스위치를 누르고 유지 (1S ~ 8S), LED 드라이버는 디밍을 달성 할 수 있습니다. 다시 누르면 빛이 반대 디밍 방향으로 변합니다.
C. 푸시 디밍은 전력 다운 메모리와 밝기 메모리를 가지고 있습니다.
D. 디밍 동기화:
LED 드라이버는 15초 동안 누르면 50%의 덤핑 수준으로 동기화될 수 있습니다.
E. 덤불 시간 설정: 불빛을 끄기 위해 버튼을 누르면 버튼을 오래 누르면 빛이 켜지고 희미하게됩니다. 오래 누르면 덤불 시간 저장됩니다.Fade times 함수를 끄: 3초 이내에 PUSH 스위치를 5번 빠르게 눌러라; fade times 기능을 켜라: PUSH 15S를 오랫동안 눌러라.
F. 복도 기능: PUSH는 60S 이상의 L 신호를 가지고 있으며, 복도 기능, 100% 밝기, 20% 밝기를 입력하고, 60S를 기다립니다. 그리고 불을 끄십시오.코리도어 기능을 종료하기 위해 5 번 간략한 버튼을 누르고.
G. 표시등이 있는 버튼 누르는 것은 허용되지 않습니다.
H. 2차 눌러기: DIP 스위치 (DIP switch) 4은 닫혀있다. 0-10V: 빨간 DIP 스위치 (DIP switch) 4은 열려있다.
[필요한 사항]A의정]
입력 전원을 켜기 전에 LED 끈을 부하에 연결해야 합니다. 그렇지 않으면 LED 끈이 손상될 수 있습니다.
