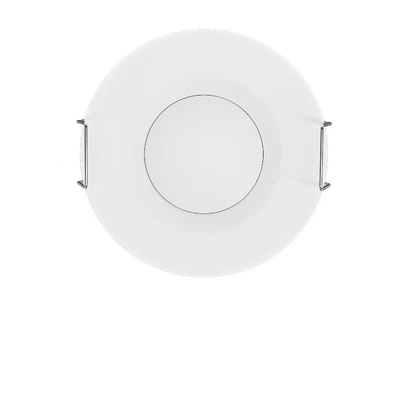

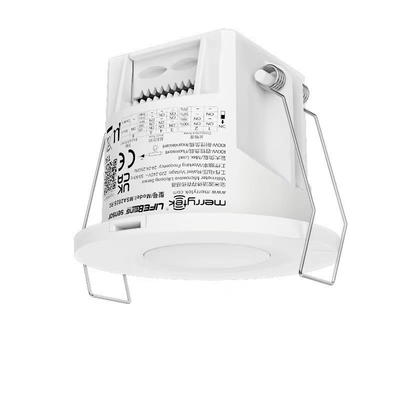

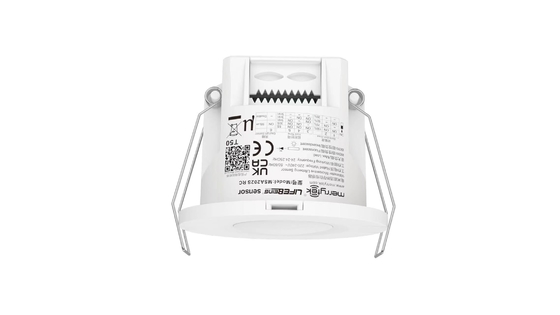

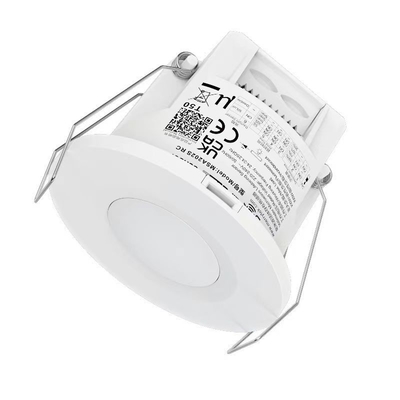

24GHz 라이프 스노어 AC 마이크로 웨이브 센서 장착 높이 2.5 - 4.0m MSA202S RC

24GHz 라이프 스노어 AC 마이크로 웨이브 센서 장착 높이 2.5 - 4.0m MSA202S RC

더 자세한 내용은 아래와 같은 파일을 참조하십시오.

MSA202S RC V12.pdf

1파라미터

2제품 기능

걷기 모드:인체의 큰 움직임 (행동)

레저 모드:단지 사람의 몸의 작은 움직임, 예를 들어 앞으로, 뒤로, 팔다리를 흔들고, 머리를 흔들고, 타이핑하고, 휴대전화와 놀고, 다른 작은 동작들.

현존 모드:30S (비부공구, 흉부공구 확장 행동 행동) 내에서 인간의 호흡을 감지합니다. 중요한 움직임은 감지되지 않습니다.

3차원

4전선 다이어그램

5구조

6. 프로세스를 시작 &초기화

켜면, 빛이 20초 동안 켜집니다. 센서는 움직이는 신호를 감지하지 않고 원격 제어 설정은 초기화 중에 유효하지 않습니다.

7. 공장 설정

탐지 영역: QS1 모드 100% 대기 시간: 1분 낮 빛 센서: 비활성화 표시등: 켜

8설치 지침

9신청신고

1) 센서는 전문 전기사가 설치해야 합니다. 설치, 배선, 또는 다이얼 스위치 설정을 변경하기 전에 전력을 끊어 주십시오.

2) 센서를 금속판, 유리, 그리고 고중밀도의 다른 재료의 넓은 부위에서 가능한 한 멀리 배치하여 실수로 발사되는 것을 피합니다.

3) 센서 주변에서 오랫동안 진동하는 물체를 사용하지 마십시오. 흔들리는 팬 등. 진동 신호는 센서를 작동시키는 움직임 신호로 간주됩니다.

4) 유효하지 않은 광원으로부터 방사된 탐지기의 낮 빛 센서의 감지 창을 피하십시오. 이는 주변 빛의 측정에 방해가 될 것입니다.

5) 제품은 설치 및 사용 시 무선 라우터에 너무 가깝지 않아야합니다. 적어도 0.5m 이상 떨어져 있습니다.

6) MH10에서 탐지 영역과 표시기를 켜고 끄는 설정. (MH10에서 HS를 누르면 표시기가 켜지고 MH10에서 LS를 누르면 표시기가 꺼집니다.)

7) 마이크로 웨이브 는 건물 의 벽 을 침투 할 수 있다. 마이크로 웨이브 가 벽 을 침투 하여 장벽 밖 의 움직이는 물체 를 감지 할 때 잘못된 보고 를 일으킬 수 있다.실수로 켜지지 않도록, 설치 할 때 적절한 장소를 선택, 유리, gipsplatter, 나무 벽, 그리고 마이크로 웨이브가 쉽게 침투 할 수있는 다른 것들에서 멀리 유지,그리고 공간에 따라 적절한 감지 매개 변수를 선택예를 들어:

A. 약 2m의 길이와 폭이 있는 공간에서 제품을 사용하는 경우, 탐지 영역은 25%로 설정되어야 합니다 (응용 시나리오: 화장실, 거실)

B. 약 3m의 길이와 너비의 공간에서 제품을 사용할 경우 감지 영역이 50%로 설정되어야합니다 (응용 시나리오: 화장실, 복도, 거실)

C. 약 4m의 길이와 너비의 방에서 제품을 사용할 경우 감지 영역이 75%로 설정되어야합니다 (이용 시나리오: 작은 사무실, 회의실, 도서관)

D. 약 5m의 길이와 너비 이상의 공간에서 제품을 사용하는 경우 감지 영역이 100%로 설정되어야합니다 (이용 시나리오: 큰 사무실, 회의실, 도서관)

참고: 설정 탐지 영역은 실제 환경에 따라 달라집니다 (응용 시나리오 이상의 탐지 영역 매개 변수는 참조용입니다.)

8) 대기 시간 설정: 한 사람 공간: 1-3 분, 한 사람 이상 공간: 30 초에서 1 분. 5 분 이상 대기 시간을 설정하는 것은 권장되지 않습니다.공간에서 작은 움직임 신호가 대기 시간 폐쇄를 방해 방지하기 위해.

10. DIP 설정

11리모컨
