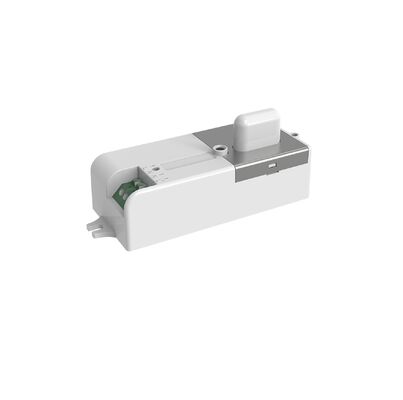

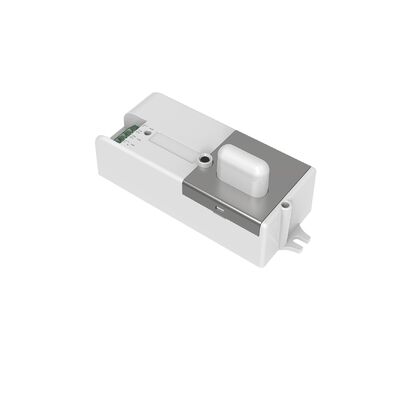

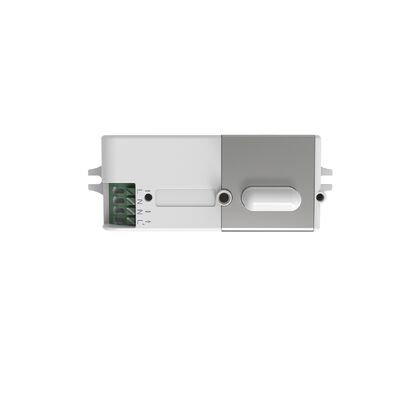

초슬림 삼방 방수 조명 ON/OFF 모션 센서, 최신 ERP 표준 준수, DIP 스위치 설정
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정격전압 | 220-240V AC, 50Hz/60Hz | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 작업 모드 | ON/OFF 기능 | 부하 용량 | 400W(유도성) ; 800W(저항성) |
| 장착 높이 | 2.5-6m | 일생 | 5년 보증 @Ta 230V 완전 부하 |
| 강조하다 | 초슬림 삼방 방수 조명 모션 센서,DIP 스위치 포함 ON/OFF 모션 센서,ERP 준수 모션 센서 조명 |
||
제품 설명
울트라 슬림 트리-프루프 라이트 ON/OFF 모션 센서
제품 특성
- 낮은 임페던스 센서 안테나 특허는 5G, Wi-Fi, 블루투스와 같은 무선 신호의 간섭을 방지합니다.
- 특허 된 이중극 안테나 설계는 금속 LED 판에 센서가 내장되어있는 경우 잘못된 트리거를 피하여 신뢰할 수있는 검출을 제공합니다.
- RED 승인 표준을 준수합니다.
- 고립되지 않은 스위치 전원 공급은 최신 ERP 표준에 PF 값의 준수를 유지
- 다양한 설치 현장에서 DIP 스위치를 통해 조절 가능한 감지 민감도
- 트리-프로프 LED 조명용으로 특별히 제작된 초밀한 디자인
- 최대 6m의 장착 높이 지원
- 5년 보증
기술 매개 변수
| 입력 사양 | |
|---|---|
| 작동 전압 범위 | 198-264V AC, 50Hz/60Hz |
| 가등전압 | 220-240V AC, 50Hz/60Hz |
| 대기 전력 | ≤0.5W |
| 전압 테스트 | L-N 1kV |
| 출력 사양 | |
| 작업 모드 | ON/OFF 기능 |
| 부하의 종류 | 인덕티브 또는 레지스티브 |
| 용량 | 400W (인덕티브); 800W (레지스티브) |
| 최대 전압 용량 | 30A (50% Ipeak, twidth =500uS, 230Vac 풀 로드, 콜드 시작); 60A (50% Ipeak, twidth =200uS, 230Vac, 풀 로드, 콜드 시작) |
| 센서 매개 변수 | |
| 작동 주파수 | 5.8 GHz ±75 MHz, ISM 대역 |
| 전력 전달 | 0.5mW 최대 |
| 대기 시간 | 5s/30s/90s/5min/20min/30min |
| 감지 민감도 | 100%/75%/50%/25% |
| 낮빛 센서 | 2Lux/10Lux/30Lux/50Lux/디사블 |
| 반지름 탐지 | 4-6m (착착 높이 3m) |
| 장착 높이 | 2.5~6m 지원, 최대 탐지 반지름 4m |
| 각 탐지 | 150° (벽에 장착), 360° (상장 장착) |
| 운영 환경 | |
| 작동 온도 | -25°C ~ +60°C |
| 저장 온도 | -40°C ~ +80°C (습도: 10%~95% 응축하지 않음) |
| 인증기준 | |
| 안전 표준 | EN61058-1 |
| EMC 표준 | EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 |
| 환경 요구 사항 | RoHS를 준수합니다 |
| 인증서 | CE, RED |
| 다른 사양 | |
| 배선 | 압축형 터미널, 와이어 지름: 0.75-1.5mm2 |
| IP 등급 | IP20 |
| 보호급 | 클래스 II |
| 설치 | 내장 |
| 차원 | 77.5×34.5×22mm |
| 패키지 | 거품 봉지 + 클랩보드 + 카튼 (K=A) |
| 순중량 | 58±2g |
| 일생 | 5년 보증 @Ta 230V 풀로드 |
참고: 탐지 영역은 운동 대상의 부피와 운동 속도에 의해 영향을 받습니다. 탐지 영역은 170cm 높이의 사람이 0.3m/s로 걷는 것으로 테스트됩니다.
함수 설명
켜고 끄는 기능
센서는 하나의 부하만 연결하도록 설계되었습니다. 하나 이상의 부하를 연결하면 센서가 손상 될 수 있습니다.
방사능 패턴
천장 장착
천장에 장착된 높이: 3m
감수성: 100%/75%/50%/25%
감수성: 100%/75%/50%/25%
정상 이동 (속도: 1m/s)
느린 이동 (속도: 0.3m/s)
천장에 장착 된 높이는: 6m
감수성: 100%/75%
감수성: 100%/75%
정상 이동 (속도: 1m/s)
느린 이동 (속도: 0.3m/s)
100%/75%의 감지 감도만 설치 고도 6m에서 작동 할 수 있습니다. 25%/50%의 감도 움직임 신호를 감지 할 수 없습니다.
DIP 스위치 설정
낮 빛 센서 설정
| 스위치 1 | 스위치 2 | 스위치 3 | 설정 |
|---|---|---|---|
| ON | ON | ON | 2Lux |
| - | ON | ON | 10Lux |
| - | ON | - | 30Lux |
| - | - | ON | 50Lux |
| - | - | - | 비활성화 |
시간 설정을 유지
| 스위치 4 | 스위치 5 | 스위치 6 | 설정 |
|---|---|---|---|
| ON | ON | ON | 5S |
| ON | ON | - | 30S |
| ON | - | ON | 90S |
| ON | - | - | 5분 |
| - | ON | ON | 20분 |
| - | - | - | 30분 |
탐지 영역 설정
| 스위치 7 | 스위치 8 | 설정 |
|---|---|---|
| ON | ON | 100% |
| ON | - | 75% |
| - | ON | 50% |
| - | - | 25% |
"불동"은 낮빛 센서가 작동하지 않는다는 것을 의미합니다. 주변 빛에 관계없이 움직임이 감지되면 빛이 켜집니다.
오버라이드 함수
전원을 끄고, 2초 이내에 센서를 3번 ON/OFF (ON-OFF-ON-OFF-ON) 하여 센서 기능을 대체합니다.센서 기능을 복구 하기 위해 전원을 끄고 다시 켜.
초기화
전원을 켜면 센서가 자동으로 100% 밝기로 빛을 켜고 10초 후에 빛을 끄고 초기화 시 센서는 움직임을 감지할 수 없습니다.
공장 설정
감지 영역: 100%, 대기 시간: 5S, 낮 빛 센서: 비활성화
신청신고
- 센서는 전문 전기사가 설치해야 합니다. 설치, 배선, 또는 DIP 스위치 설정을 변경하기 전에 전원을 끄십시오.
- 플라스틱 및 유리 램프 쉐이드에 설치된 센서는 감도를 감소시킵니다. 두께가 3mm 증가 할 때마다 감도가 20% 감소합니다.
- 빛 민감도 문턱은 그림자나 주변 빛의 분산 반사 없이 햇빛이 잘 드는 환경에서 측정된다. 주변 럭스 수준은 환경, 날씨, 기후, 낮의 시간, 계절에 따라 달라진다.
- 센서 매개 변수는 다른 설치 환경에서 재구성이 필요할 수 있습니다.
- 이 센서는 실내용으로만 사용된다. 실외용은 방수성에 영향을 준다. 바람, 비, 움직이는 물체는 잘못된 트리거를 일으킬 수 있다.
- 임의의 인덕티브 센서 사이의 거리는 3m 이상이어야 합니다.
- 잘못된 트리거를 피하기 위해 금속, 유리 또는 콘크리트 벽과 같은 고밀도 물체 근처에 센서를 배치하지 마십시오. 금속 램프, 반사 표면 또는 폐쇄된 환경에서 설치되면,마이크로파 반사 잘못된 트리거를 일으킬 수 있습니다 - 감수성을 줄이거나 지원에 대한 제조자를 접촉.
- 가짜 트리거를 방지하기 위해 센서 (팬, DC 모터, 하수 파이프, 공기 출구) 주변에서 움직이는 신호가 없도록하십시오.
- 새로운 조명 프로젝트에서 대량 적용 전에 5개의 샘플을 테스트합니다.
- 제품 사양은 지속적인 개선으로 인해 사전 통지 없이 변경될 수 있습니다.
- 센서가 금속판 아래에 설치되면, 센서 표면이 공간 없이 금속판에 원활하게 가깝도록 해야 합니다.
