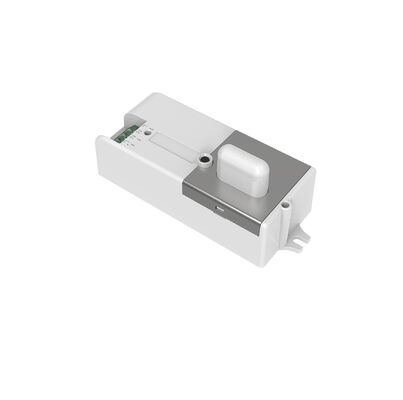

초슬림 삼중방수 조명 ON/OFF 동작 감지 센서, 최신 ERP 표준 준수, DIP 스위치 설정 MC098S 3
제품 상세 정보
| 정격전압 | 220-240V AC, 50Hz/60Hz | 대기전력 | 0.5W 이하 |
|---|---|---|---|
| 작업 모드 | ON/OFF 기능 | 부하 용량 | 400W(유도성) ; 800W(저항성) |
| 장착 높이 | 2.5-6m | 일생 | 5년 보증 @Ta 230V 완전 부하 |
| 강조하다 | 초슬림 삼방 방수 조명 모션 센서,DIP 스위치 포함 ON/OFF 모션 센서,ERP 준수 모션 센서 조명 |
||
제품 설명
초슬림 3중 방수 조명 ON/OFF 동작 감지기
제품 특징
- 저임피던스 센서 안테나 특허는 5G, Wi-Fi, 블루투스와 같은 무선 신호의 간섭 방지에 도움이 됩니다.
- 특허받은 다이폴 안테나 설계는 센서가 금속 LED 플레이트에 내장될 때 오작동을 방지하는 안정적인 감지를 제공합니다.
- RED 승인 표준 준수
- 비절연 스위칭 전원 공급 장치는 최신 ERP 표준에 따라 PF 값 준수를 유지합니다.
- 다양한 설치 현장을 위한 DIP 스위치를 통한 감지 감도 조절 가능
- 3중 방수 LED 조명을 위한 초슬림 디자인
- 최대 6미터 설치 높이 지원
- 5년 보증
기술 매개변수
| 입력 사양 | |
|---|---|
| 작동 전압 범위 | 198-264V AC, 50Hz/60Hz |
| 정격 전압 | 220-240V AC, 50Hz/60Hz |
| 대기 전력 | ≤0.5W |
| 서지 테스트 | L-N: 1kV |
| 출력 사양 | |
| 작동 모드 | ON/OFF 기능 |
| 부하 유형 | 유도성 또는 저항성 |
| 부하 용량 | 400W (유도성); 800W (저항성) |
| 최대 서지 용량 | 30A (50% Ipeak, twidth =500uS, 230Vac 전체 부하, 콜드 스타트); 60A (50% Ipeak, twidth =200uS, 230Vac, 전체 부하, 콜드 스타트) |
| 센서 매개변수 | |
| 작동 주파수 | 5.8 GHz ±75 MHz, ISM 대역 |
| 송신 전력 | 0.5mW 최대. |
| 유지 시간 | 5초/30초/90초/5분/20분/30분 |
| 감지 감도 | 100%/75%/50%/25% |
| 주광 센서 | 2Lux/10Lux/30Lux/50Lux/비활성화 |
| 감지 반경 | 4-6m (설치 높이 3m) |
| 설치 높이 | 2.5-6m 지원, 최대 감지 반경 4m |
| 감지 각도 | 150° (벽면 설치), 360° (천장 설치) |
| 작동 환경 | |
| 작동 온도 | -25°C ~ +60°C |
| 보관 온도 | -40°C ~ +80°C (습도: 10%-95% 비응축) |
| 인증 표준 | |
| 안전 표준 | EN61058-1 |
| EMC 표준 | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| 환경 요구 사항 | RoHS 준수 |
| 인증 | CE, RED |
| 기타 사양 | |
| 배선 | 프레스인 타입 단자, 전선 직경: 0.75-1.5mm² |
| IP 등급 | IP20 |
| 보호 등급 | 클래스 II |
| 설치 | 내장형 |
| 치수 | 77.5×34.5×22mm |
| 포장 | 버블 백 + 칸막이 + 상자 (K=A) |
| 순중량 | 58±2g |
| 수명 | 5년 보증 @Ta 230V 전체 부하 |
참고: 감지 영역은 움직이는 물체의 부피와 움직임 속도에 영향을 받습니다. 감지 영역은 170cm 높이의 사람이 0.3m/s로 걷는 것을 기준으로 테스트되었습니다.
기능 설명
ON/OFF 기능
센서는 하나의 부하만 연결하도록 설계되었습니다. 둘 이상의 부하를 연결하면 센서가 손상될 수 있습니다.
방사 패턴
천장 설치
천장 설치 높이: 3m
감도: 100%/75%/50%/25%
감도: 100%/75%/50%/25%
일반 움직임 (속도: 1m/s)
느린 움직임 (속도: 0.3m/s)
천장 설치 높이: 6m
감도: 100%/75%
감도: 100%/75%
일반 움직임 (속도: 1m/s)
느린 움직임 (속도: 0.3m/s)
6m 설치 높이에서는 100%/75% 감지 감도만 작동합니다. 25%/50% 감도는 움직임 신호를 감지할 수 없습니다.
DIP 스위치 설정
주광 센서 설정
| 스위치 1 | 스위치 2 | 스위치 3 | 설정 |
|---|---|---|---|
| ON | ON | ON | 2Lux |
| - | ON | ON | 10Lux |
| - | ON | - | 30Lux |
| - | - | ON | 50Lux |
| - | - | - | 비활성화 |
유지 시간 설정
| 스위치 4 | 스위치 5 | 스위치 6 | 설정 |
|---|---|---|---|
| ON | ON | ON | 5초 |
| ON | ON | - | 30초 |
| ON | - | ON | 90초 |
| ON | - | - | 5분 |
| - | ON | ON | 20분 |
| - | - | - | 30분 |
감지 영역 설정
| 스위치 7 | 스위치 8 | 설정 |
|---|---|---|
| ON | ON | 100% |
| ON | - | 75% |
| - | ON | 50% |
| - | - | 25% |
"비활성화"는 주광 센서가 작동하지 않음을 의미합니다. 주변광에 관계없이 움직임이 감지되면 조명이 켜집니다.
오버라이드 기능
전원을 끄고 2초 이내에 센서를 3번 빠르게 켜고 끄십시오 (ON-OFF-ON-OFF-ON). 그러면 조명이 3번 깜박인 후 계속 켜집니다. 전원을 다시 껐다 켜면 센서 기능이 복구됩니다.
초기화
전원을 켠 후 센서는 자동으로 100% 밝기로 조명을 켭니다. 10초 후 조명을 끕니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다.
공장 설정
감지 영역: 100%, 유지 시간: 5초, 주광 센서: 비활성화
적용 시 주의 사항
- 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선 또는 DIP 스위치 설정을 변경하기 전에 전원을 끄십시오.
- 플라스틱 및 유리 갓에 설치된 센서는 감도를 감소시킵니다. 두께가 3mm 증가할 때마다 감도가 20% 감소합니다.
- 광 감도 임계값은 그림자나 주변광 확산 반사가 없는 맑은 환경에서 측정됩니다. 주변 럭스 수준은 환경, 날씨, 기후, 시간대 및 계절에 따라 다릅니다.
- 다른 설치 환경에서는 센서 매개변수를 재구성해야 할 수 있습니다.
- 이 센서는 실내 전용입니다. 실외 사용은 방수 기능에 영향을 미칩니다. 바람, 비, 움직이는 물체는 오작동을 유발할 수 있습니다.
- 유도 센서 간의 거리는 3m 이상이어야 합니다.
- 오작동을 방지하기 위해 센서를 금속, 유리 또는 콘크리트 벽과 같은 고밀도 물체 근처에 두지 마십시오. 금속 조명, 반사 표면 또는 밀폐된 환경에 설치할 경우 마이크로파 반사가 오작동을 유발할 수 있습니다. 감도를 낮추거나 제조업체에 문의하여 지원을 받으십시오.
- 오작동을 방지하기 위해 센서 주변에 움직이는 신호(팬, DC 모터, 하수관, 공기 배출구)가 없는지 확인하십시오.
- 새로운 조명 프로젝트의 대량 적용 전에 5개의 샘플을 테스트하십시오.
- 제품 사양은 지속적인 개선으로 인해 예고 없이 변경될 수 있습니다.
- 센서가 금속 보드 아래에 내장될 경우 센서 표면이 금속판에 틈 없이 매끄럽게 밀착되도록 하십시오.
