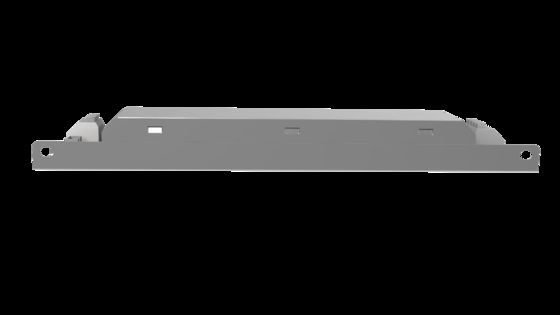

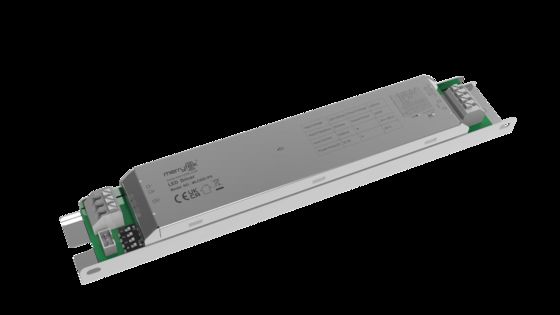

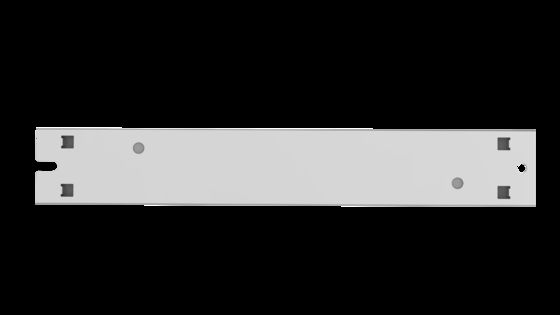

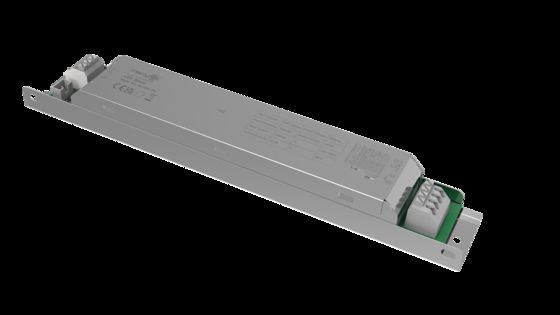

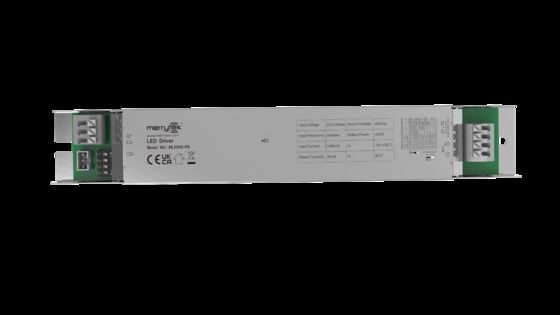

65W 절연 센서 DIM LED 드라이버, PWM 디밍 터미널 포함, 1200-1600mA 전류 MLC65C-PS
제품 상세 정보
| 전압 격렬 | 220-240Vac 50Hz/60Hz | 대기전력 | 0.5W 이하(Merrytek 5.8Ghz 감지 분할 헤드 장착) |
|---|---|---|---|
| 역률 | ≥0.95(230V 최대 부하) | 작업 모델 | 정전류 |
| 명멸 | 5% 이하 | IP 등급 | IP20 |
| 일생 | 5년 warranty@Ta 230V 전부하 | ||
| 강조하다 | 65W isolated sensor LED driver,PWM dimming terminal LED driver,1200-1600mA current sensor driver |
||
제품 설명
65W 격리 센서 DIM LED 드라이버, PWM 디밍 터미널, 1200-1600mA 전류
제품 특성
- 격리된 2단계 회로 프레임, 완전 둔화 및 반짝이는 것
- 지원 DIP 스위치 현재 기어 설정
- 지원 12V 보조 전원 공급, 감지 분할 머리로 통합 감지 기능을 달성 할 수 있습니다
- PWM 디밍 제어 포트를 장착
- 다양한 마이크로 웨브 센서 또는 무선 스마트 모듈에 적합합니다.
매개 변수
| 제품 시리즈 | MLC60C-PS |
| 정량 전압 | 220-240V AC 50Hz/60Hz |
| 대기 전력 | ≤0.5W (메리텍 5.8Ghz 센서 스플릿 헤드) |
| 급증 | 1KV ((L/N,EN61000-4-5) |
| 전력 요인 | ≥0.95 (최대 부하 230V) |
| 입력 전류 | ≤0.23A @230VAC 완전 부하 |
| 입력 전류 | <20A ((100us 반전류) @ 230V AC |
| 작업 효율성 | ≥86% (230V 최대 부하) |
| 출력 | |
| 작동 모델 | CC |
| 부하의 종류 | LED |
| 플릭 | ≤ 5% |
| 일정한 전류 정확도 | 일정한 전류 정확도 ±5% |
| 보조 운전자 매개 변수 | 12VDC 전류: 최대 100mA |
| 무부하 출력 전압 | 최대 60VDC |
| 전체 부하의 전력 | 최대 65W |
| 부하 전류 | 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA |
| 부하 출력 전압 범위 | 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC |
| 비정상성 보호 요구 사항 | |
| 보호 모드 | 입력 과전압 보호 장치 입력 무부하 보호 장치 입력 단장 보호 장치 |
| 환경 요구 사항 | |
| 작동 온도 | 내장: -25...+50°C |
| 최대 껍질 온도 ((Tc) | 85°C |
| 저장 온도/ 습도 | -40°C...+80°C 습도: ≤85% (비 응축) |
| 인증기준 | |
| 인증서 | CE,UKCA,SAA |
| 환경 요구 사항 | RoHS2입니다.0, 범위를 요구 |
| 안전 표준 (LVD) | EN61347-1, EN61347-2-13 |
| EMC 표준 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| 전압을 견딜 수 있습니다 | 원자에서 2차: 3.75KVAC 원자에서 지상:1.5KVAC |
| IP 등급 | IP20 |
| 제품 분류 | 클래스 I |
| 다른 것 | |
| 배선 방법 | 프레스 터미널, 와이어 지름:0.5-1.0mm2 |
| 설치 | 내장 |
| 패키지 | PE 봉지 랩보드, 카튼 (K=A) |
| 순중량 | 225±5g |
| 일생 | 5년 보증@Ta 230V 풀로드 |
스플릿 헤드 콜로케이션
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
제품 정보
배선 및 기능
차원 (단위:mm)
매개 변수 곡선
생명 시간 곡선
출력 전류 설정
| 출력 전류 | 전압 범위 | S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|
| 1200mA | 15~42V | - | - | - | - |
| 1250mA | 15~42V | - | - | - | ON |
| 1300mA | 15~42V | - | - | ON | - |
| 1350mA | 15~42V | - | - | ON | ON |
| 1400mA | 15~42V | - | ON | ON | - |
| 1450mA | 15~42V | - | ON | ON | ON |
| 1500mA | 15~42V | ON | - | ON | ON |
| 1550mA | 15~42V | ON | ON | ON | - |
| 1600mA | 15~40V | ON | ON | ON | ON |
초기화
전원이 켜지면 항상 켜집니다. 센서가 구성되면 센서의 상태에 따라 변합니다.
기본 설정
주문 또는 고객 요구에 따라 대응되는 전류 기어를 조정합니다.
신청신고
- 이 제품을 사용 설명서에 따라 사용하십시오. 사용 조건을 초과하여 제품을 사용하면 장애가 발생할 수 있습니다.
- 이 제품은 전문 전기사가 설치해야합니다. 설치, 배선, DIP 스위치 설정을 변경하기 전에 전력을 끄십시오.
- 로드 LED 문자열은 먼저 연결되어야 하고 입력 전원을 켜야 합니다. 그렇지 않으면 LED 문자열을 손상시킬 수 있습니다.
- LED 드라이브 입력 장치가 꺼지면 출력 끝에서 잔류 전압이 발생하여 약 3분 동안 유지될 수 있습니다.
