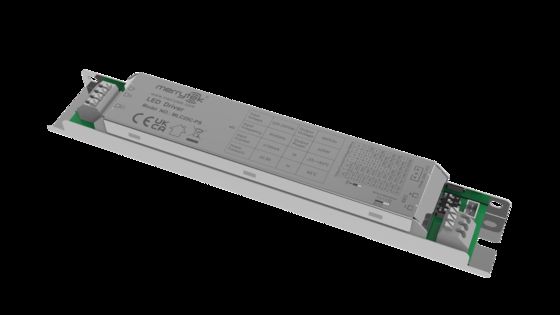

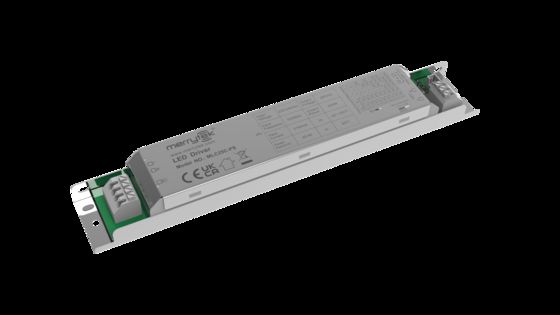

25W 격리 센서 DIM LED 드라이버, PWM 디밍 터미널, 300-700mA 전류 MLC25C-PS
제품 상세 정보
| 전압 격렬 | 220-240Vac 50Hz/60Hz | 대기전력 | 0.5W 이하(Merrytek 5.8Ghz 감지 분할 헤드 장착) |
|---|---|---|---|
| 역률 | ≥0.95(230V 최대 부하) | 작업 모델 | 정전류 |
| 명멸 | 5% 이하 | IP 등급 | IP20 |
| 일생 | 5년 warranty@Ta 230V 전부하 | ||
| 강조하다 | 25W isolated LED driver,PWM dimming sensor driver,300-700mA LED driver |
||
제품 설명
25W 절연 센서 DIM LED 드라이버, PWM 디밍 단자, 300-700mA 전류 포함
제품 특징
- 절연 2단계 회로 프레임, 완전 디밍 및 깜박임 없음.
- 전류 기어 설정을 위한 DIP 스위치 지원.
- 12V 보조 전원 공급 장치 지원, 센싱 분할 헤드로 통합 센싱 기능 달성 가능.
- PWM 디밍 제어 포트 장착.
- 다양한 마이크로파 센서 또는 무선 스마트 모듈에 적합.
매개변수
| 제품 시리즈 | MLC25C-PS |
|---|---|
| 정격 전압 | 220-240V AC 50Hz/60Hz |
| 대기 전력 | ≤0.5W(Merrytek 5.8Ghz 센싱 분할 헤드 장착 시) |
| 서지 | 1KV(L/N,EN61000-4-5) |
| 역률 | ≥0.95 (230V 최대 부하) |
| 입력 전류 | ≤0.13A @230VAC 전체 부하 |
| 돌입 전류 | <15A(100us 반전류)@230V AC |
| 작동 효율 | ≥84% (230V 최대 부하) |
| 출력 | |
| 작동 모드 | CC |
| 부하 유형 | LED |
| 깜박임 | ≤5% |
| 정전류 정확도 | 정전류 정확도 ±5% |
| 보조 드라이버 매개변수 | 12VDC 전류: 100mA 최대 |
| 무부하 출력 전압 | 60VDC 최대 |
| 전체 부하 전력 | 25W 최대 |
| 부하 전류 | 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA |
| 부하 출력 전압 범위 | 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC |
| 이상 보호 요구 사항 | |
| 보호 모드 | 입력 과전압 보호 | 입력 무부하 보호 | 입력 단락 보호 |
| 환경 요구 사항 | |
| 작동 온도 | 내장: -25…+50℃ |
| 최대 케이스 온도(Tc) | 85℃ |
| 보관 온도/습도 | -40℃…+80℃ 습도: ≤85% (비응축) |
| 인증 표준 | |
| 인증 | CE,UKCA,SAA |
| 환경 요구 사항 | RoHS2.0, Reach 요구 사항 |
| 안전 표준(LVD) | EN61347-1, EN61347-2-13 |
| EMC 표준 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| 내전압 | 1차-2차: 3.75KVAC 1차-접지: 1.5KVAC |
| IP 등급 | IP20 |
| 제품 범주 | Class I |
| 기타 | |
| 배선 방법 | 프레스 단자, 전선 직경: 0.5-1.0mm2 |
| 설치 | 내장 |
| 포장 | PE 백 칸막이, 상자(K=A) |
| 순중량 | 144.5±5g |
| 수명 | 5년 보증 @Ta 230V 전체 부하 |
분할 헤드 조합
| MC002D 6 | MC087D 1 | MC087D RC | MC131D A&B |
| MC137D A&B | MSA207D | MC068D RC | MC116D RC |
| MC116D B1 |
제품 정보
배선 및 기능
치수 (단위:mm)
매개변수 곡선
수명 곡선
출력 전류 설정
| 출력 전류 | 전압 범위 | S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|
| 300mA | 9-42V | - | - | - | - |
| 350mA | 9-42V | - | - | - | ON |
| 400mA | 9-42V | - | - | ON | - |
| 450mA | 9-42V | - | - | ON | ON |
| 500mA | 9-42V | - | ON | ON | - |
| 550mA | 9-42V | - | ON | ON | ON |
| 600mA | 9-42V | ON | - | ON | ON |
| 650mA | 9-38V | ON | ON | ON | - |
| 700mA | 9-36V | ON | ON | ON | ON |
초기화
전원이 켜지면 안정적으로 켜집니다. 센서가 구성되면 센서 상태에 따라 변경됩니다.
기본 설정
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.
적용 주의사항
- 사양에 따라 이 제품을 사용하십시오. 사용 조건을 벗어나 제품을 사용하면 고장이 발생할 수 있습니다.
- 이 제품은 전문 전기 기술자가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 전에 전원을 끄십시오.
- 부하 LED 스트링을 먼저 연결한 다음 입력 전원을 켜야 합니다. 그렇지 않으면 LED 스트링이 손상될 수 있습니다.
- LED 드라이버 입력 전원이 꺼진 후 출력 단자에 잔류 전압이 발생할 수 있으며 약 3분 동안 유지될 수 있습니다.
