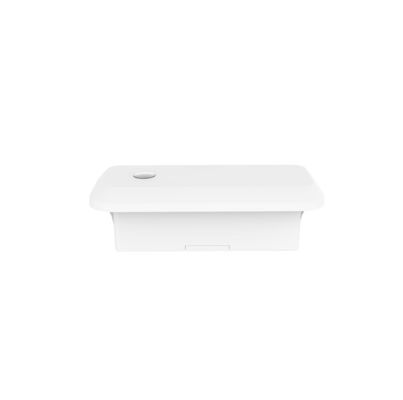

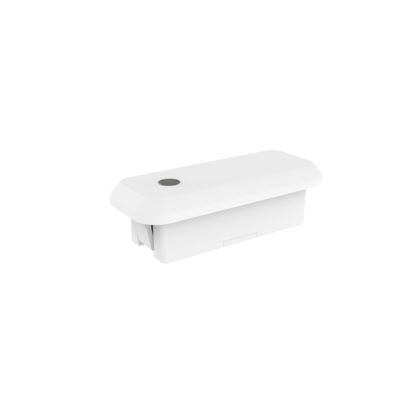

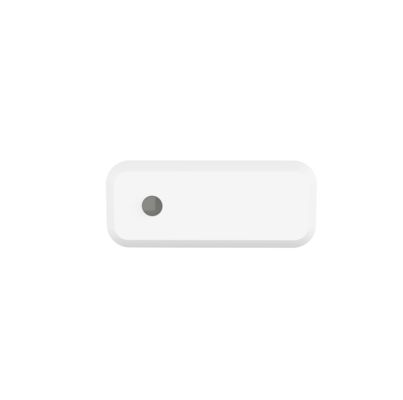

패널 빛과 선형 빛 MC182D 99을 위한 낮 빛 채집 기능과 함께 12Vdc 마이크로파 디밍 가능한 센서
제품 상세 정보
| 작동 전압 | 12 ± 1VDC | 작동 전류 | 45 ± 5mA |
|---|---|---|---|
| 출력 신호 | 0-10VDC/PWM 디밍 신호 | 장착 높이 | 3m (최대 4m) |
| 작동 온도 | -20 ℃ -50 ℃ | 자격증 | CE |
| 일생 | 5년 보증 @Ta |
제품 설명
[제품 특징]
- 내장형매립 설치 감지 센서
- 24GHz 특허 마이크로파 안테나 기술 채택, 최대 4m 설치 높이 지원
- 독일 RF 기술, 5년 제품 보증
- 움직임, 미세 움직임, 주광 감지 기능
- 움직임, 미세 움직임 감지가 필요한 화장실, 거실, 주방 및 기타 환경에 적용 가능
- 매개변수 설정을 위한 원격 제어 가능
[매개변수]
|
입력 |
||
|
정격 전압 |
12±1VDC |
|
|
작동 전류 |
45±5mA |
|
|
리플 전압 |
<100mVp-p |
|
|
출력 |
||
|
출력 신호 |
설정 "+∞"-10VDC표준PWM 디밍 신호 |
|
|
센서작동 주파수 |
||
|
24GHz~24.25GHz, ISM 대역 |
송신 전력6dBm 최대감지 영역 |
|
|
25%/50%/75%/100% (원격 제어 설정) |
유지 시간 |
|
|
5초/30초/1분/3분/5분/10분/20분/30분 (원격 제어 설정) |
대기 시간주광 수확대기 디밍 레벨일반 주광:주광 센서일반 주광:5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/비활성화 (원격 제어 설정) (주변광 확산)주광 수확100L/200L/300L/400L/500L/600L/비활성화 (주광 수확 모드 진입: 원격 설명서 참조) |
|
|
감지 범위 (반경) |
천장 설치 3m 높이 |
|
|
|
테스트 조건:설치 높이CE |
|
|
환경 |
작동 온도 (Ta)표준보관 온도표준인증표준인증CE |
|
|
환경 요구 사항 |
RoHS 2.0, Reach 요구 사항 준수 |
IP 등급 IP20보호 등급 |
|
Class II |
기타 배선 |
|
|
3핀 PH2.0 터미널 |
설치 요구 사항 외부 Zhaga Book20 설치 포장 요구 사항칸막이 + 상자 (K=A)순중량9.5±3g |
|
|
수명 |
5년 보증 @Ta |
|
|
[기능 설명] |
||
|
ON-OFF 기능설정 "10초/1분/3분/5분/10분/30분"주광 우선 2단계 디밍 |
대기 시간설정 "+∞"3단계 디밍 |
|
|
대기 시간설정 "10초/1분/3분/5분/10분/30분"주광 우선 |
해당 없음 |
|
|
주광 수확원격 설정 DH 모드 + 주광 센서 "5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux"큰 움직임 신호 활성 |
||
|
미세 움직임 신호 유지 |
인간 존재: |
|
|
감지 영역 내에서 인체를 감지하여 큰 움직임 신호 (걷기)를 트리거하고 높은 레벨을 출력합니다 (조명 켜기/끄기 제어 등). 그런 다음 미세 움직임 신호 (몸을 앞으로 숙이기, 뒤로 젖히기, 팔다리 흔들기, 머리 흔들기, 타이핑, 휴대폰 사용 등 미세 움직임) 및 복강, 흉곽 확장 등으로 인한 인간 호흡 생체 신호 감지를 감지하여 높은 레벨을 유지합니다 (조명 계속 켜기 등). |
인간 부재: |
|
|
감지 영역에서 신호가 감지되지 않고 낮은 레벨을 출력합니다 (조명 끄기). |
[다이어그램]치수 (단위: mm) |
|
|
기능 |
배선 |
|
|
[설치 지침] |
||
|
|
|
|
|
[원격 컨트롤러] |
|
|
|
[초기화] |
전원 켜기 후 센서는 자동으로 100% 밝기로 조명을 켜고 10초 동안 자체 점검합니다. 초기화 중에는 센서가 움직임을 감지할 수 없습니다. 초기화 후 감지 모드로 진입하며, 이때 램프는 100% 밝기를 유지합니다. |
|
|
[기본 설정] |
감도: 100% 유지 시간: 5초 주광 센서: 비활성화 대기 시간: 0초 대기 디밍 레벨: 20% |
|
|
[적용 주의 사항] |
l 센서는 전문 전기 기술자가 설치해야 합니다. 설치, 배선, 구성 변경 전에 전원을 끄십시오. |
|
l 이 제품은 플라스틱, 나무 등에 대한 투과성이 좋지만, 마이크로파 모듈 안테나 앞이나 근처에 금속 액세서리나 금속 쉘, 유리 쉘 등이 직접 있으면 안테나 송수신에 영향을 미칩니다.
|
l 감지 거리는 설치 높이, 감지 대상의 크기, 움직임 속도, 설치 환경의 영향에 따라 달라지며, 다른 방향에서의 감지 거리는 어느 정도 변동이 있을 수 있습니다.l 주광 임계값은 햇볕이 잘 드는 환경, 그림자가 없고 주변광이 확산 반사되는 조건입니다. 다른 시간, 기후 및 환경에서는 광 센서가 감지하는 주광 값이 다를 수 있습니다. |
l 제품의 장착면 (예: 알루미늄 기판, PCB 보드)은 마이크로파 모듈의 안테나 면과 일정 높이 차이가 있어야 하며, 마이크로파 모듈의 안테나 면이 주변 면보다 5mm 이상 높아야 최적의 감지 효과를 얻을 수 있습니다. l 제품 설치 시 대형 금속 장비, 파이프라인, 에어컨 환풍구, 배기 환풍구, 연기 감지기 등과 최대한 멀리 떨어뜨려 장비 진동이 감지 효과에 영향을 미치지 않도록 하십시오. |
|
l 배선 시 제품 뒷면의 안테나 측과 부품 측에 전선이 덮이거나 큰 전류가 흐르지 않도록 하여 센서의 정상 작동에 영향을 미치지 않도록 하십시오. |
제품 구조, 전원 공급 모드/회로, 센서 안테나 전면 커버 등이 변경될 경우, 제품이 오작동하지 않도록 센서 제조업체에 통지하십시오. 그렇지 않으면 제조업체는 오작동에 대해 어떠한 책임도 지지 않습니다. |
|
|
|
|
|
|
|
|
|
