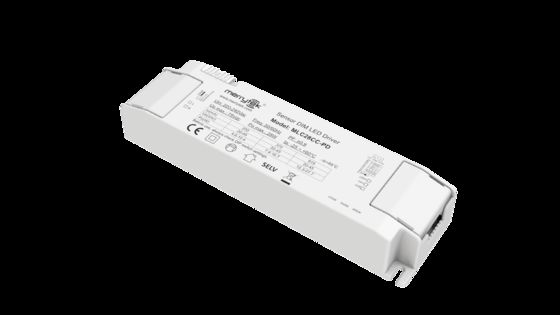

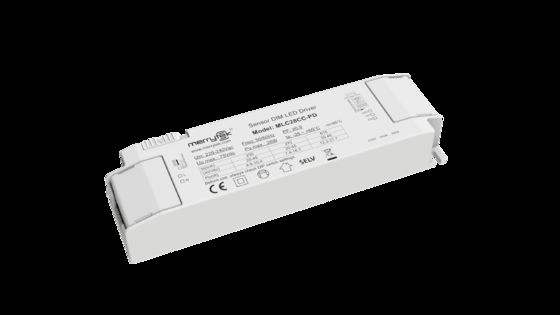

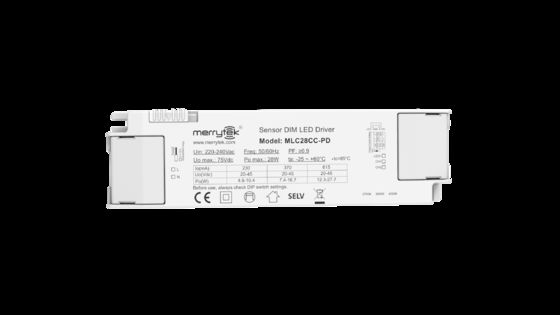

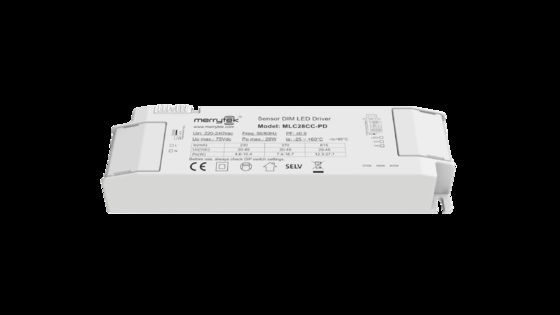

28W 맥스 센서 DIM LED 드라이버, 230mA-615mA 출력, 색 온도 선택, 깜빡임 없는 MLC28CC-PD
제품 상세 정보
| 정격전압 | 220-240V AC 50Hz/60Hz | 대기전력 | ≤0.5W (감지 분할 헤드가없는 장비 없음) |
|---|---|---|---|
| 무주한 전류 | ≤30a ° (100US 반전차류)@230V ac | 작동 온도 | 내장 ： -25…+60 ℃ |
| 자격증 | CE, UKCA, SAA | 일생 | 5years 보증@ta50/tc70 ℃, 230v 전체 부하 |
제품 설명
[제품 특징]
- 절연 2단계 회로 프레임, 완전 디밍 및 깜박임 없음.
- 전류 기어 설정용 DIP 스위치 지원; CC/CW/WW 선택용 슬라이드 스위치
- 10.5V 보조 전원 공급 장치 지원, 센싱 분할 헤드로 통합 센싱 기능 달성 가능.
- 0-10V 디밍 제어 포트 장착.
- 다양한 마이크로파 센서 또는 무선 스마트 모듈에 적합.
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.매개변수응용 프로그램 참고 사항
|
제품 시리즈 |
MLC28출력출력-PD |
|
입력 |
|
|
정격 전압 |
220-240V AC 50Hz/60Hz |
|
대기power |
≤0.-4W(센싱 분할 헤드 미장착 시) |
|
서지 |
1KV(L/N,EN61000-4-5) |
|
역률 |
≥0.9 (230V 최대 부하) |
|
입력current |
≤0.16A @230VAC 전체 부하 |
|
돌입 전류 |
≤30A(100us반전류)@230V AC |
|
작동efficiency |
≥86% (230V 최대 부하) |
|
출력 |
|
|
작동 모드 |
CC |
|
부하 유형 |
LED |
|
깜박임 |
≤-4% |
|
정전류 정확도 |
정전류 정확도±5% |
|
보조 드라이버 매개변수 |
10.5VDC전류: 100mA 최대 |
|
무부하 출력 전압 |
75VDC 최대 |
|
전체 부하 전력 |
28W 최대 |
|
부하 전류 |
615mA / 370mA / 230mA |
|
부하 출력 전압 범위 |
230mA / 27 -45VDC 370mA / 27-45VDC 615mA /27-45VDC 참고: 45VDC 미만 |
|
비정상 보호 요구 사항 |
|
|
보호 모드 |
입력 과전압 보호; 입력무부하보호 무부하보호 입력단락 보호 |
|
환경Requirements |
|
|
작동 온도 |
내장:-25…+60℃ |
|
Tcase-life(Tc) |
70℃ |
|
Tcase-max |
85℃ |
|
보관 온도/습도 |
-40℃…+80℃ 습도:≤85%(비응축) |
|
인증 표준 |
|
|
인증 |
CE,UKCA,SAA |
|
환경 요구 사항 |
RoHS2.0, Reach 요구 사항 |
|
안전 표준(LVD) |
EN61347-1, EN61347-2-13 |
|
EMC 표준 |
EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
|
내전압 |
1차-2차: 3.75KVAC |
|
IP 등급 |
IP20 |
|
제품 범주 |
클래스 II |
|
기타 |
|
|
배선 방법 |
압착 단자, 전선 직경:0.5-1.0mm2 |
|
설치 |
내장 |
|
포장 |
PE 백 칸막이, 상자(K=A) |
|
순중량 |
135 ±5g |
|
수명 |
5년 보증 @Ta50/TC70℃, 230V |
|
전체 부하 |
고장률 |
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.[응용 프로그램 참고 사항
|
|
] |
|
|
] |
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.[응용 프로그램 참고 사항
- ]치수
(단위: mm)
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.[출력C응용 프로그램 참고 사항
|
] |
|
|
|
|
|
MLC28CC-PD |
|
|
|
|
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.[출력CurrentS응용 프로그램 참고 사항
- ]
|
MLC28CC-PD |
출력 전류 |
전압 범위 |
S1 |
|
S2230 |
mA20-45 |
- |
- |
|
ON230 |
mA20-45 |
- |
- |
|
ON230 |
mA20-45 |
- |
- |
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.[응용 프로그램 참고 사항
]
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.[응용 프로그램 참고 사항
]
주문 또는 고객 요구에 따라 해당 전류 기어를 조정합니다.[응용 프로그램 참고 사항
- ]
- 사양에 따라 이 제품을 사용하십시오. 사용 조건을 벗어나 제품을 사용하면 고장이 발생할 수 있습니다.
- 제품은 전문 전기 기술자가 설치해야 합니다. 설치, 배선, DIP 스위치 설정 변경 전에 전원을 끄십시오.
- 부하 LED 스트링을 먼저 연결한 후 입력 전원을 켜야 합니다. 그렇지 않으면 LED 스트링이 손상될 수 있습니다.
