0-10V/PWM 디밍 LED 드라이버 (DC 센서용, 최대 100mA 전류)
제품 상세 정보
| 정격전압 | 220-240VAC 50/60Hz | 대기 전력 | ≤1W |
|---|---|---|---|
| 보조 출력 | 12VDC 100mA(최대) | 작업 모드 | PWM/0-10V/온/오프 |
| IP 등급 | IP20 | 일생 | 5년 보증 @Ta 230V 완전 부하 |
| 강조하다 | 0-10V 광도 조절이 가능한 주도하는 드라이버,PWM 디밍 LED 드라이버 100mA,DC 센서 호환 LED 드라이버 |
||
제품 설명

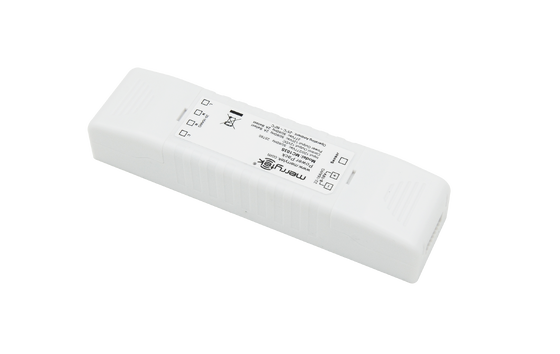

0-10V/PWM 디밍 가능 LED 드라이버(DC 센서용), 최대 100mA 전류
제품 개요
이 0-10V/PWM 디밍 가능 LED 드라이버는 최대 100mA 전류의 DC 센서에 12VDC 보조 전원을 제공합니다. Merrytek DC 센서와 함께 작동하도록 설계되었으며, 0/1-10V 디밍 및 ON-OFF 기능을 가능하게 합니다.
주요 특징
- DC 센서용 12VDC 보조 전원 공급, 최대 100mA 전류
- 220-240VAC 입력
- 0/1-10V 디밍 및 ON-OFF 기능을 위한 Merrytek DC 센서와 호환
기술 사양
| 입력 | |
|---|---|
| 정격 전압 | 220-240VAC 50/60Hz |
| 대기 전력 | ≤1W |
| 서지 테스트 | 1KV(L/N, EN61000-4-5) |
| 출력 | |
| AUG 입력 | 5PWM / 0-10VDC |
| AUG 출력 | 12VDC 100mA(최대) |
| AC 부하 용량 | 400W@230Vac(유도 부하), 800W @230Vac(저항 부하) |
| AC 최대 서지 용량 | 30A(@ 50% Ipeak, twidth 500us @230Vac 전체 부하 & 콜드 부하에서 시작) 60A(@ 50% Ipeak, twidth 200us @230Vac 전체 부하 & 콜드 부하에서 시작) |
| 인터페이스 | |
| 인터페이스 | 0/1-10V 디밍 포트 |
| 환경 | |
| 작동 온도 | -25~60°C |
| 보관 온도 | -40℃~80℃, 습도: ≤85%(비응축) |
| 인증 및 표준 | |
| 인증서 | CE |
| 환경 요구 사항 | RoHS 2.0, Reach 준수 |
| 안전 표준 | EN61058-1-2, EN61058-1 |
| EMC 표준 | EN61058-1, EN61000-3-2, EN61000-3-3, EN62479, EN301489-1, EN55015, EN300440 |
| IP 등급 | IP20 |
| 보호 등급 | 클래스 II |
| 기타 사양 | |
| 배선 | 프레스인 타입 단자, 전선 직경:0.75-1.5mm² & 3핀 2.0mm 빠른 커넥터 |
| 설치 | 내장형 |
| 패키지 | 버블 백 + 판지 + 상자(K=A) |
| 순 중량 | 65±5g |
| 수명 | 5년 보증 @Ta 230V 전체 부하 |
치수
Merrytek DC 센서와의 배선 예시
참고: 이 제품은 하나의 부하에만 연결하도록 설계되었습니다.
설치 안내
센서는 전문 전기 기술자가 설치해야 합니다. 설치 또는 배선 전에 전원을 끄십시오.
