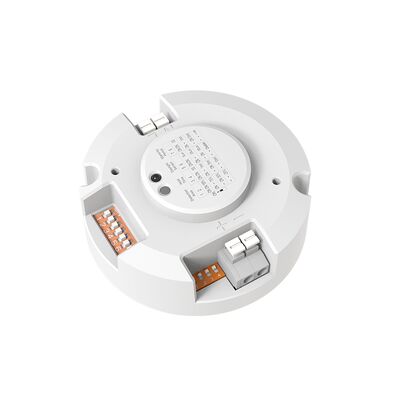

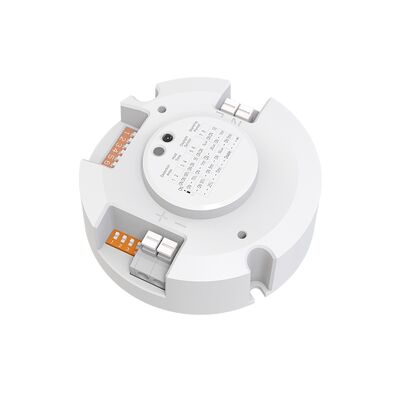

300-900mA 전류 출력 16W 센서 DIM LED 드라이버 (천장등용, 주광 우선 기능)
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 전압 범위 | 220-240Vac 50Hz /60Hz | 무주한 전류 | 230V AC에서 15A 이하(100us 반전류) |
|---|---|---|---|
| 역률 | ≥0.90,230VAC/최대 부하 | 대기 전력 | 0.5W 이하 |
| 완전 부하 전력 | 최대 16W | 인증 | CE RED |
| 강조하다 | 16W 센서 DIM LED 드라이버,주광 우선 기능 LED 드라이버,300-900mA 센서 디밍 드라이버 |
||
제품 설명
16W 센서 DIM LED 드라이버 300-900mA 전류 출력 낮 빛 우선 기능
제품 특성
- 마이크로 전력 소비로 ERP 표준에 적합합니다.
- 5.8GHz ISM 대역, 팩 RED 인증을 받을 수 있습니다.
- 단절된, 반짝이 없는 설계, 드라이버와 센서가 통합된
- 각종 애플리케이션을 위한 복도 기능과 빛 우선 기능
- 조명 장치 내부에 쉽게 설치할 수 있도록 컴팩트한 크기
- 모든 매개 변수는 DIP 스위치를 통해 조절할 수 있습니다
기술 사양
입력 매개 변수
| 전압 범위 | 220-240V AC, 50Hz/60Hz |
| 입력 전류 | ≤0.11A @ 230VAC |
| 입력 전류 | ≤15A (100us 반전류) @230V AC |
| THD | ≤ 20%, 230VAC/최대 부하 |
| 전력 요인 | ≥ 0.90, 230VAC/최대 부하 |
| 대기 전력 | ≤0.5W |
| 작업 효율성 | ≥82% @ 230V AC 최대 부하 |
| 번개 파동 | L/N:1KV |
출력 매개 변수
| 작동 모델 | CC |
| 부하의 종류 | LED |
| 전체 부하의 전력 | 최대 16W |
| 반짝이는 파동 | 2% 미만 |
| 무부하 출력 전압 | 최대 60VDC |
| 부하 전류 | 300mA/400mA/500mA/600mA/700mA/800mA/900mA |
| 부하 출력 전압 범위 | 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V) |
| 일정한 전류 정확도 | ±5% @230VAC |
센서 매개 변수
| 작동 주파수 | 5.8GHz ±75MHz, ISM 대역 |
| 전송 전력 | 1mW |
| 탐지 영역 | 25%/50%/75%/100% |
| 대기 시간 | 5S/1min/5min/10min |
| 대기 기간 | 0S/1min/10min/+∞ |
일광 센서 매개 변수
| 낮 빛의 한계 | 5Lux/25Lux/50Lux/Disable |
| 낮 빛 우선 순위 열기/ 닫기 | 오픈: 5Lux/25Lux/50Lux |
| 대기 DIM 레벨 | 15% |
| 탐지 반지름 (감각성: 100%) | 천장 장착 3m: 0.3m/S ≥4m, 1m/S ≥2.5m 벽 장착 2m: 0.3m/S ≥10m, 1m/S ≥5m |
| 장착 높이 | 3m 전형적 값 (최대 6m) |
| 3db 필드 앵글 | 90°@Xz 평면, 95°@Yz 평면 |
보호 및 환경 사양
| 초전압 보호 | 네, 자기 회복 |
| 무부하 보호 | 네, 자기 회복 |
| 단전 보호 | 네, 자기 회복 |
| 작동 온도 | -25...+50°C |
| 최대 온도 (Tc) | 75°C |
| 저장 온도/ 습도 | -40°C...+80°C 습도 85% |
| 전압을 견딜 수 있습니다 | 3750Vac 5mA 60S (출력 SEC+SEC로 입력 "LN") |
인증 및 표준
| 안전 표준 (LVD) | EN61347-1, EN61347-2-13 |
| EMC 표준 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| 환경 요구 사항 | RoHS를 준수합니다 |
| 인증서 | CE RED |
| IP 등급 | IP20 |
| 보호급 | 클래스 II |
물리적 사양
| 배선 방법 | 프레스 터미널, 와이어 지름: 0.5-1.5mm2 |
| 설치 | 내장 |
| 설비 크기 | F73mm × H23mm |
| 패키지 | PE 봉지 랩보드, 카튼 (K=A) |
| 순중량 | 78±3g |
| 일생 | 5년 보증 @Ta 230V 풀로드 |
감지 매개 변수의 주어진 값은 일반적으로 165cm 높이의 테스터로 실내 개방 환경에서 측정됩니다.
운영 기능
켜고 끄는 기능:"스탠드바이드 기간"을 "0s"로 설정하고, 다른 매개 변수를 실제 응용에 따라 조정합니다.
3단계 디밍 기능:대기 기간을 "30s/10min"로 설정하고, 실제 적용에 따라 다른 매개 변수를 조정합니다.
일광 우선 순위 기능:대기 기간을 "+∞"로 설정하고, 다른 매개 변수를 실제 응용에 따라 조정합니다.
크기
배선 다이어그램
내부 구조
컷 아웃 크기

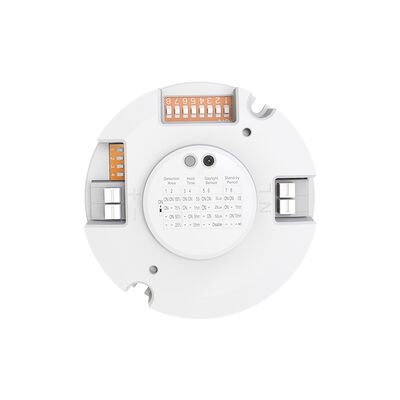

DIP 스위치 설정
탐지 영역
| 스위치 1 | 스위치 2 | 면적 |
|---|---|---|
| ON | ON | 100% |
| ON | - | 75% |
| - | ON | 50% |
| - | - | 25% |
대기 시간
| 스위치 3 | 스위치 4 | 시간 |
|---|---|---|
| ON | ON | 5S |
| ON | - | 1분 |
| - | ON | 5분 |
| - | - | 10분 |
낮빛 센서
| 스위치 5 | 스위치 6 | 낮 빛의 한계 | 오픈/클로즈 |
|---|---|---|---|
| ON | ON | 5Lux | 5Lux/50Lux |
| ON | - | 25Lux | 25Lux/100Lux |
| - | ON | 50Lux | 50Lux/150Lux |
| - | - | 비활성화 | 비활성화 |
"스탠드바이 기간"을 "+∞"로 설정할 때 낮 빛 우선 순위 기능을 실현
대기 기간
| 스위치 7 | 스위치 8 | 기간 |
|---|---|---|
| ON | ON | 0S |
| ON | - | 1분 |
| - | ON | 10분 |
| - | - | +∞ |
출력 전류
| 출력 전류 | 출력 전압 | 스위치 1 | 스위치 2 | 스위치 3 | 스위치 4 |
|---|---|---|---|---|---|
| 300mA | 9~40V | - | - | - | - |
| 400mA | 9~40V | - | - | - | ON |
| 500mA | 9~32V | - | - | ON | ON |
| 600mA | 9~27V | - | ON | - | ON |
| 700mA | 9~23V | - | ON | ON | ON |
| 800mA | 9~20V | ON | ON | - | ON |
| 900mA | 9~18V | ON | ON | ON | ON |
방사능 패턴
천장에 장착된 높이: 3m 민감도: 100%/75%/50%/25%
정상 이동 (속도: 1m/s)
느린 이동 (속도 0.3m/s) - 참고: 25% 감수성, 3m 장착 높이에서 감지 데이터가 없습니다.
천장에 장착된 높이: 6m 감도: 100%/75%
정상 이동 (속도: 1m/s)
느린 이동 (속도 0.3m/s) - 참고: 50%/25%의 감수성, 6m의 장착 높이에서 감지 데이터가 없습니다.
벽에 장착 된 높이: 2m 민감도: 100%/75%/50%/25%
정상 이동 (속도: 1m/s)
느린 이동 (속도 0.3m/s)
초기화
가동 시, 제품은 자동으로 100% 밝기로 빛을 켜고 있다. 10 초 후, 그것은 빛을 끄고 있다. 초기화 동안, 제품은 움직이는 신호를 감지 할 수 없다.
공장 설정
감수성: 100%; 대기 시간: 5S; 대기 시간: 0S; 낮 빛 센서: 비활성화.
적용 지침
- 설치 는 전문 전기 기술자 에 의해 수행 되어야 한다. 설치, 배선, 또는 DIP 스위치 설정 변경 하기 전 에 전원을 끄.
- 마이크로파 센서는 플라스틱과 목재 물체에 잘 침투하지만, 전송과 수신에 영향을 미치기 때문에 안테나 근처에 있는 금속 액세서리, 금속 껍질, 유리 껍질을 피하십시오.
- 전파 간섭을 피하기 위해 스위치, 라우터 및 기타 무선 장치에서 최소 2m 떨어진 곳에 마이크로 웨브 센서를 설치하십시오. (5G WIFI는 2m 이상의 거리가 필요합니다).
- 신호 간섭을 피하기 위해 안테나 표면을 입력 AC와 출력 DC에서 멀리하십시오.
- 진동 신호가 잘못된 검출을 유발할 수 있기 때문에 진동 장비 또는 움직이는 물체 근처에 설치하지 마십시오.배기가스소행동물이 지나가면 센서가 작동할 수 있습니다.
- 실내 설치에 적합합니다. 반외 또는 야외 사용에 대한 바람과 비는 잘못된 트리거를 일으킬 수 있습니다. 금속 장착장치 또는 좁은 환경에서 민감도를 줄이거나 제조업체와 접촉하십시오.
- 벽에 장착하면 감지 거리를 크게 증가시킵니다. 감수성을 줄이거나 제조업체와 접촉하여 지원합니다.
- 제품 사양은 지속적인 개선으로 인해 사전 통지 없이 변경될 수 있습니다.
- 민감도 영역은 물체의 움직임 속도, 물체의 크기, 장착 높이, 장착 각도, 작업 환경 및 반사 물질에 달려 있습니다.
- 낮 빛 센서 값은 그림자 없이 햇빛이 잘 드는 환경과 주변 빛의 분산 반사 상태에서 측정된다. 실제 밝기 값은 환경, 시간, 계절 및 기후에 따라 달라질 수 있다.
