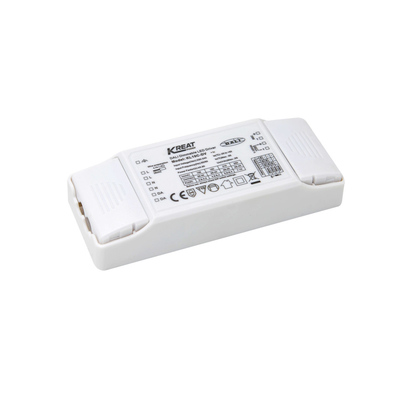

10W 미니 0-10V LED 드라이버 LED 다운라이트 IP20 보호
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 전압 범위 | 198-264V AC 50Hz /60Hz | 정격전원전압 | 220-240V AC 50Hz /60Hz |
|---|---|---|---|
| DC 입력 전류 범위 | 200-240V DC | 입력전류 | 최대 0.065A |
| DALI 디밍 | DALI 디밍: 0%-100% | 보호 등급 | IP20 |
| 하이 라이트 | 10W 미니 LED 드라이버,다운라이트 미니 LED 드라이버,0-10V 미니 LED 드라이버 |
||
제품 설명

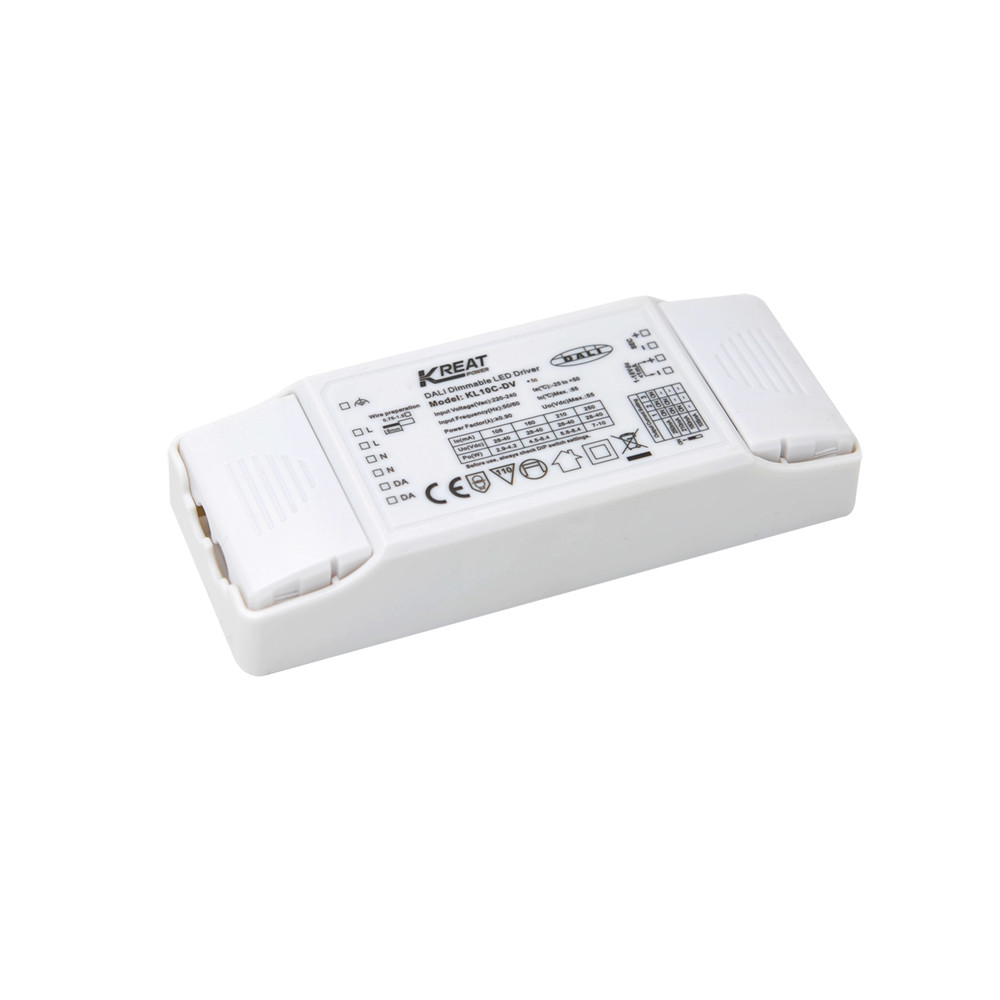

KL-10V DC Dimmable LED 드라이버
[제품 특징]
- 내장 DALI 인터페이스
- 전체 디밍 범위에서 깜박이는 것이 없습니다.
- 대기 전력 0.5W 이하
- 보호: 단전/ 과온/ 과전압
- 높은 주변 온도 이상으로 가동되는 등급 전류
- 5년 보증
[매개 변수]
| 입력 | 전압 범위 | 198-264V AC 50Hz /60Hz |
| 가등식 공급 전압 | 220-240V AC 50Hz /60Hz | |
| DC 입력 전류 범위 | 200-240V DC | |
| 입력 전류 | 0.065A 최대 | |
| 전류 | 8A (50% Ipeak 아래에서 50us@230vac의 테스트 두 번째) | |
| 대기 전력 | ≤0.5W (@PUSH 또는 DALI가 꺼지면 230Vac) | |
| 무부하 전력 소비 | ≤1W | |
| 효율성 | 80% (@230Vac) | |
| 출력 | 작동 모드 | CC |
| 부하 유형 | LED | |
| 시작 시간 | ≤1S (@230Vac 100% 부하) | |
| 현재 리플 | ±5% (LED 부하) | |
| 리플 요구 사항 (등등등등등등등등등등) |
반짝이 없는, 5% 미만 | |
| 정지부하 출력 전압 | 최대 55V | |
| 부하 출력 전압 | 3~38V DC | |
| 전량 출력력 | 최대 10W | |
| 부하 출력 전류 | 105mA (28-40V)/160mA (28-40V)/210mA (28-40V)/250mA (28-40V) | |
| 제어 방법 | 기본 PUSH 디밍 | 제1호 |
| 1~10V (~0~10V) 은하화 | 2%~100% | |
| DALI 디밍 | DALI 디밍: 0%-100% | |
|
예외 보호 요구 사항 |
입력 전압 보호 | 제1호 |
| 전압 보호 이상의 출력 | 가지고 있어요 | |
| 출력 비동기 부하 보호 | 네, 자동 복구, 질의 기능. | |
| 온도 보호 이상의 출력 | 네, 질의 기능이 있습니다. | |
| 출력 단회전 보호 | 네, 질의 기능이 있습니다. | |
| 운영 환경 | 작동 온도/ 습도 | -25°C~50°C, 습도: 20%~85% |
| 저장 온도/ 습도 | -40°C~80°C, 습도: 10%~95% | |
| 최대 케이스 템퍼 (Tc) | 85°C | |
| 안전 및 EMC | 전압을 견딜 수 있습니다 | 3750Vac 5mA 60S (입출력 NL NL 출력 SEC + SEC- ) 1500Vac 5mA 60S (입출력 NL NPE) 500Vac 5mA 60S (입출력 ¥PE ¥ 출력 ¥SEC+ SEC- ¥) |
| EMC 표준 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 | |
| DALI 계약 표준 | IEC62386-102,IEC62386-207 | |
| 안전 표준 | EN61347-1, EN61347-2-13, EN62493, EN60598-1 | |
| 인증 | CE | |
| 다른 것 | 보호 수준 | IP20 |
| 보호의 종류 | 클래스 I | |
| 입력/출력 단말기 사양 | 프레스 타입 터미널 스테이션 와이어 지름: 0.75-1.5mm2 | |
| 설비 유형 | 독립적인 설비 | |
| 설치 차원 | 120*46*23.8mm | |
| 메모리 기능 | PUSH 메모리 기능 | |
| 포장 요구 사항 | PE 가방 + 흰색 상자 + 사용 설명서 + 파티션 + 외부 상자 (K=A) | |
| 무게 | 78g |
[차원 (단위:mm)]
[배선 다이어그램]
|
그림. 한 번 더 어두워지는 것 |
그림 B DALI 디밍 |
[감축 곡선]
[희미화 곡선]
[현행 변속기 설정 ●:ON ○:OFF]
| 전류/전압 탭 설정 | 1 | 2 | 3 |
| 250MA | ● | ● | ● |
| 210MA | ● | ● | ○ |
| 160MA | ● | ○ | ○ |
| 105MA | ○ | ○ | ○ |
[ON/OFF 및 디밍 동작 설명]
A. DALI 디밍 모드
전력은 DALI 시스템과 연결되어 있으며 DALI 호스트에 의해 덤핑이 가능합니다. 덤핑 범위는 0-100%입니다.
B. 1~10v 디밍 모드. 1~10v 전압 디밍머 또는 100K 저항 디밍머
[신청신고]]
1) 입력 전원을 켜기 전에 부하 LED 라이트 스트링이 연결되어야합니다. 그렇지 않으면 LED 라이트 스트링이 손상 될 수 있습니다.
2) LED 드라이브의 입력 전원이 끊어지면 출력 끝에 잔류 전압이있을 것입니다. 약 3 분 동안 지속 될 수 있습니다.
